ODM - Thiết bị Smart PDU RS485 Modbus RTU ED-PDU-01

ODM - Thiết bị Smart PDU RS485 Modbus RTU ED-PDU-01

Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Số lượng

Giá chưa bao gồm VAT

ED-PDU-01

Liên hệ

Chi tiết sản phẩm

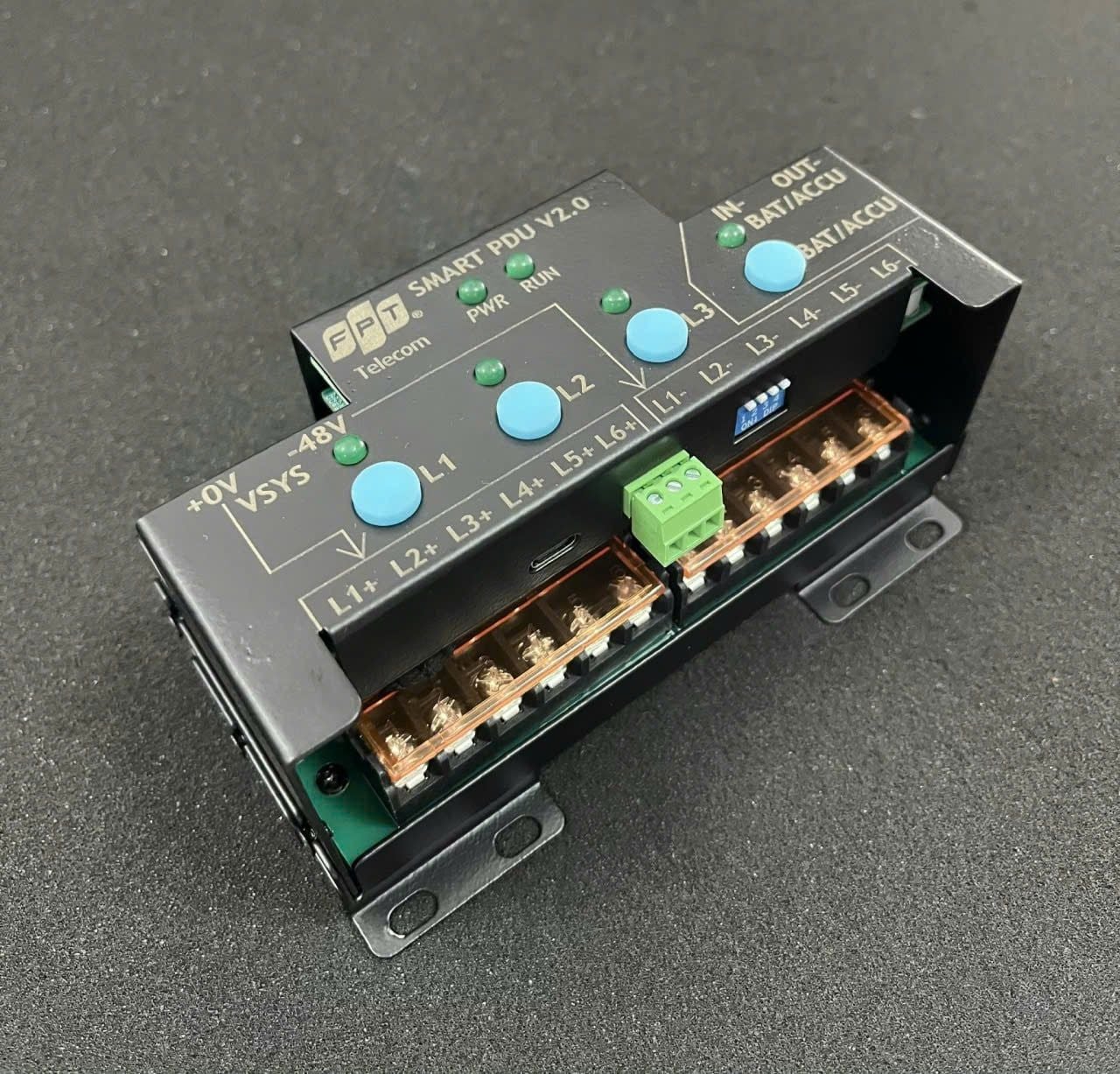

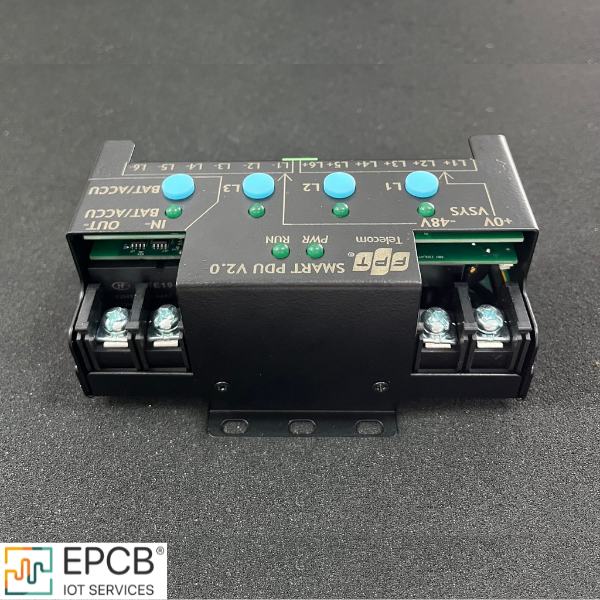

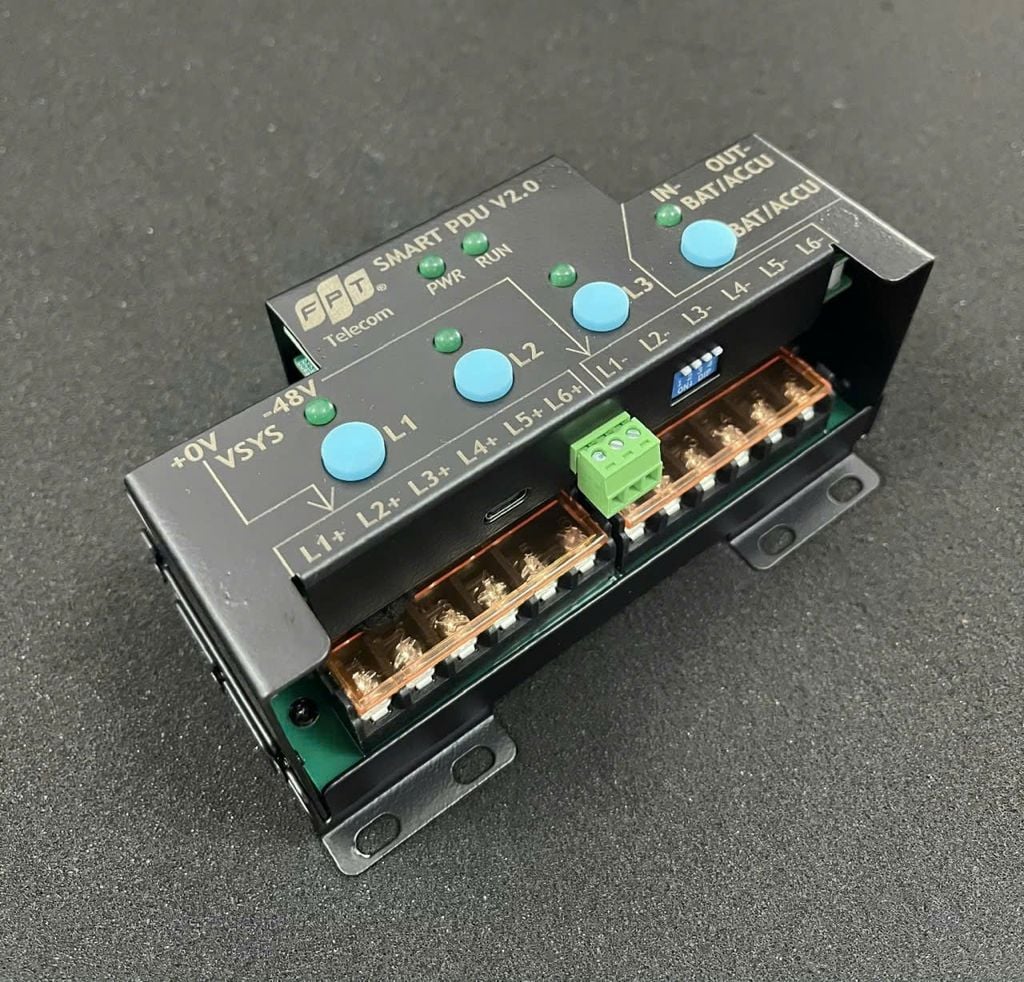

Thiết bị Smart PDU RS485 Modbus RTU ED-PDU-01 đươc thiết kế và sản xuất theo đặt hàng của FPT Telecom. Đây là bộ phân phối nguồn DC thông minh, phát triển dành riêng cho các trạm Outdoor của FTEL, nhằm đảm bảo hạ tầng mạng vận hành liên tục 24/7.

Thiết bị hỗ trợ điều khiển đóng/cắt (ON/OFF) từ xa cho 3 ngõ ra DC 48V và 1 Relay battery dự phòng, thiết bị hỗ trợ giao tiếp RS485 Modbus RTU, cho phép tích hợp dễ dàng vào các hệ thống giám sát, điều khiển tập trung hiện có.

Thiết bị được EPCB thiết kế, và được sản xuất tại Việt Nam !

ED-PDU-01 sử dụng nguồn cấp -48VDC phổ biến trong ngành viễn thông, cổng giao tiếp RS-485 cách ly bán song công, cùng công nghệ đóng cắt bằng relay chốt từ tải 90A, đảm bảo relay giữ nguyên trạng thái ngay cả khi mất nguồn điều khiển, hạn chế tối đa rủi ro gián đoạn dịch vụ.

Thiết bị hỗ trợ định địa chỉ qua DIP switch, có khả năng broadcast đến nhiều thiết bị cùng lúc, đồng thời tích hợp 4 nút nhấn điều khiển tại chỗ phục vụ thao tác trực tiếp khi cần thiết.

Tính năng nổi bật:

Điều khiển ON/OFF nguồn DC từ xa: Thực thi trên 3 ngõ ra Port 1, Port 2, Port 3 mà không cần có mặt tại hiện trường.
Điều khiển ON/OFF nguồn ACCU (BattControl): Đóng/cắt relay battery từ xa, hỗ trợ quản lý nguồn dự phòng linh hoạt.
Điều khiển tại chỗ bằng nút nhấn: 4 nút nhấn cho Port 1, 2, 3 và BattControl, thao tác nhanh khi có mặt tại trạm.
Giám sát trạng thái hoạt động: Theo dõi trạng thái ON/OFF từng ngõ ra và relay battery theo thời gian thực.
Giám sát điện áp đầu vào: Cập nhật liên tục điện áp -48VDC, cảnh báo sớm khi sụt áp bất thường.
Hỗ trợ nâng cấp Firmware qua RS485 (tùy chọn)

Thông số kỹ thuật:

Thông số	Chi tiết
Nguồn cấp	-48 VDC (Telecom)
Giao tiếp	RS-485 cách ly, bán song công (Modbus RTU)
Ngõ ra	3 Ngõ ra DC + 1 Relay Battery
Địa chỉ thiết bị	DIP Switch \| Hỗ trợ Broadcast
Điều khiển tại chỗ	4 Nút nhấn
Điều khiển từ xa	Điều khiển qua bảng thanh ghi Modbus
Công nghệ đóng cắt	Magnetic Latching Relay (tải 90A)
An toàn	Relay giữ nguyên trạng thái khi mất nguồn

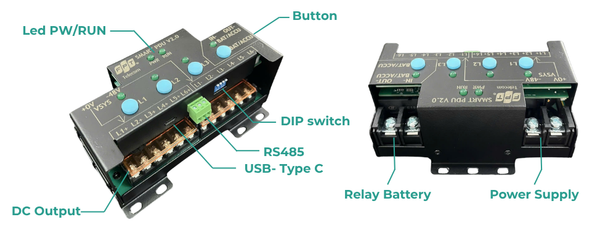

Chi tiết sản phẩm:

Giao diện truyền thông:

Protocol	RS485 Modbus RTU
Data bit	8 bits
Parity	None
Stop bit	1
Baudrates	9600bps

Bảng thanh ghi:

Index	Page	Decimal Address	Hex Address	Name	Type	R/W	Description
1	Info Page	0	0x0000	Reserved	U16	-	Reserved – invalid
2		1	0x0001	DeviceID	U16	R	Device ID
3		2	0x0002	HWVersion	U16	R	Hardware Version
4		3	0x0003	FWVersion	U16	R	Firmware Version
5		4	0x0004	InputVoltage	U16	R	Input voltage ×10 (Unit: 0.1V)
6		5	0x0005	SystemControl	U16	W	System control command (Software Reset)
7		…	….	…	…	…	...
8	Control Page	10	0x000A	Port1Control	U16	R/W	Output control command for Port 1
9		11	0x000B	Port2Control	U16	R/W	Output control command for Port 2
10		12	0x000C	Port3Control	U16	R/W	Output control command for Port 3
11		13	0x000D	Port4Control	U16	R/W	Output control command for Port 4
12		14	0x000E	Port5Control	U16	R/W	Output control command for Port 5
13		15	0x000F	Port6Control	U16	R/W	Output control command for Port 6
14		16	0x0010	BattControl	U16	R/W	Battery relay control command
15		…	….	…	…	…	...
16	Local control permission	20	0x0014	Port1LocalState	U16	R	Local control permission state of Port 1
17		21	0x0015	Port2LocalState	U16	R	Local control permission state of Port 2
18		22	0x0016	Port3LocalState	U16	R	Local control permission state of Port 3
19		23	0x0017	Port4LocalState	U16	R	Local control permission state of Port 4
20		24	0x0018	Port5LocalState	U16	R	Local control permission state of Port 5
21		25	0x0019	Port6LocalState	U16	R	Local control permission state of Port 6
22		26	0x001A	BattLocalState	U16	R	Local control permission state of Battery relay
23		…	….	…	…	…	...
24	Remote control permission	30	0x001E	Port1RemoteState	U16	R/W	Remote control permission state of Port 1
25		31	0x001F	Port2RemoteState	U16	R/W	Remote control permission state of Port 2
26		32	0x0020	Port3RemoteState	U16	R/W	Remote control permission state of Port 3
27		33	0x0021	Port4RemoteState	U16	R/W	Remote control permission state of Port 4
28		34	0x0022	Port5RemoteState	U16	R/W	Remote control permission state of Port 5
29		35	0x0023	Port6RemoteState	U16	R/W	Remote control permission state of Port 6
30		36	0x0024	BattRemoteState	U16	R/W	Remote control permission state of Battery relay
31		…	….	…	…	…	...
32	Status page	40	0x0028	ResetReason	U16	R	MCU last reset reason
33	Status page	41	0x0029	SystemStatus	U16	R	Current system status
34		…	….	…	…	…	...
35	Actual Output	50	0x0032	Port1ActualState	U16	R	Actual relay output state of Port 1
36		51	0x0033	Port2ActualState	U16	R	Actual relay output state of Port 2
37		52	0x0034	Port3ActualState	U16	R	Actual relay output state of Port 3
38		53	0x0035	Port4ActualState	U16	R	Actual relay output state of Port 4
39		54	0x0036	Port5ActualState	U16	R	Actual relay output state of Port 5
40		55	0x0037	Port6ActualState	U16	R	Actual relay output state of Port 6
41		56	0x0038	BattActualState	U16	R	Actual relay output state of Battery relay
42		…	….	…	…	…	...

Ứng dụng:

Với thiết kế chắc chắn, khả năng điều khiển linh hoạt cả từ xa lẫn tại chỗ, Smart PDU RS485 Modbus RTU ED-PDU-01 là giải pháp tối ưu cho các trạm viễn thông, tủ mạng, trung tâm dữ liệu và các hệ thống hạ tầng đòi hỏi độ tin cậy cao, dễ dàng giám sát và quản lý nguồn từ xa.
