NB-IoT Node tích hợp cảm biến nhiệt ẩm DRAGINO S31-NB

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Tổng về mạng NB-IoT

NB-IoT (NarrowBand – IoT) là công nghệ IoT băng hẹp được tiêu chuẩn hóa bởi 3GPP vào năm 2016. NB-IoT là một giải pháp truyền thông M2M (Machine to Machine) với các ưu điểm như sau:

  • Vùng phủ sóng tốt
  • Hỗ trợ lượng lớn thiết bị kết nối
  • Tiết kiệm chi phí
  • Tiêu thụ ít điện năng và kiến ​​trúc mạng được tối ưu hóa


NB-IoT Node tích hợp cảm biến nhiệt ẩm DRAGINO S31-NB



Kiến trúc mạng của hệ thống NB-IoT bao gồm như sau:

  • Thiết bị cuối (End Devices): Hay còn gọi là các NB-IoT Node, hầu hết các thiết bị cuối IoT đều sử dụng SIM từ các nhà mạng để sử dụng dịch vụ NB-IoT của nhà mạng đó.
  • Trạm Base Station: Thuộc quyền sở hữu của từng doanh nghiệp viễn thông, thường sẽ là trạm viễn thông của các nhà mạng. Chúng có thể được gọi là trạm eNodeB hay eNB.
  • Mạng lõi NB-IoT (Network Services): Giúp kết nối giữa các trạm Base Stations với các server NB-IoT.
  • Máy chủ NB-IoT (NB-IoT Server): Dựa trên nền tảng đám mây để tiến hành xử lý tất cả các loại dữ liệu và ứng dụng khác nhau. Đây chính là nơi để nhận các dữ liệu từ các NB-IoT Node, ví dụ là broker MQTT nếu như người dùng cấu hình NB-IoT Node hoạt động với giao thức MQTT.
  • Application: Các ứng dụng cụ thể được người dùng sử dụng để thực hiện thu thập dữ liệu từ các thiết bị cuối gửi về, các ứng dụng này thường được xây dựng trên NB-IoT Server.


NB-IoT Node tích hợp cảm biến nhiệt ẩm DRAGINO S31-NB

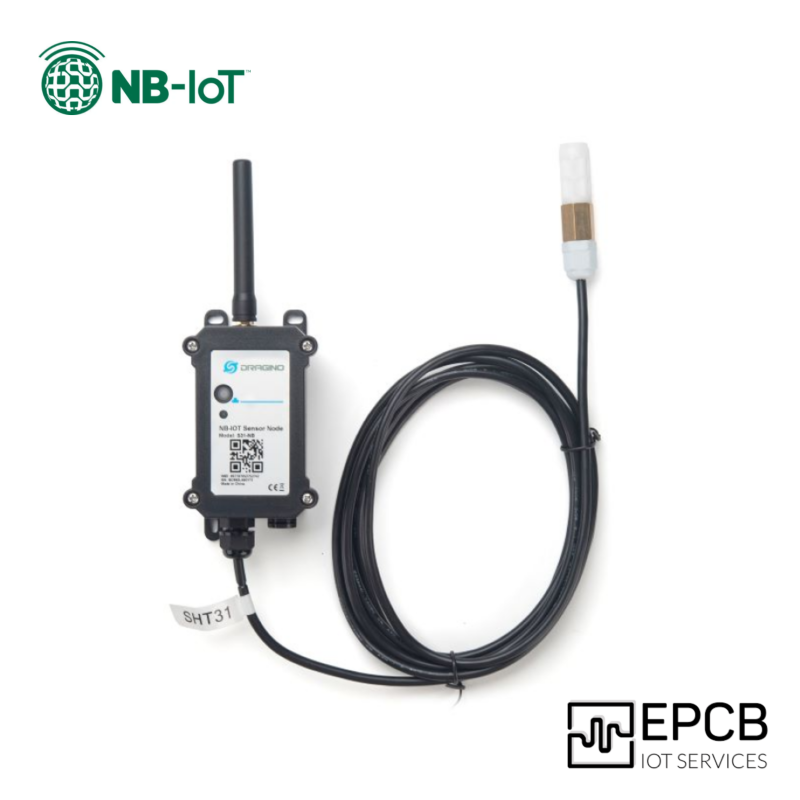

NB-IoT DRAGINO S31-NB là một thiết bị NB-IoT Node trong các thành phần đã liệt kê phía trên, với thiết kế này, S31-NB được tích hợp cảm biến nhiệt độ độ ẩm SHT31 để thu thập dữ liệu về nhiệt ẩm tại môi trường lắp đặt. Ngoài ra, thiết bị còn hỗ trợ đọc tín hiệu của các cảm biến với ngõ ra Analog, ngõ ra Digital, UART, I2C và gửi các giá trị này về NB-IoT Server. Giúp cho người dùng xây dựng nhanh được các giải pháp IoT sử dụng hạ tầng NB-IoT.
Cảm biến nhiệt ẩm SHT31 được tích hợp vào thiết bị có độ chính xác cao:
  • Nhiệt độ: -40 to + 80°C (độ chính xác ±0.2)
  • Độ ẩm: 0 ~ 99.9% RH (độ chính xác ± 2%RH(0 ~ 100%RH))

NB-IoT Node tích hợp cảm biến nhiệt ẩm DRAGINO S31-NB

Thông số kỹ thuật:

Điện áp hoạt động2.5 ~ 3.6V
Nhiệt độ đo-40 ~ 85°C
Độ chính xác nhiệt độ±0.2 @ 0-90 °C
Độ phân giải
Độ ẩm đo0 ~ 99.9% RH
Độ chính xác độ ẩm± 2%RH(0 ~ 100%RH)
Độ phân giải0.01% RH
NB-IoT BandsB1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85 @H-FDD
Giao tiếp

3 x Interrupt or Digital IN/OUT

3 x one-wire

1 x UART

1 x I2C

Pin đi kèmPin không sạc Li/SOCI2
Dung lượng Pin8500mAh
Độ tự xả <1% / Year @ 25°C
Dòng liên tục tối đa130mA
Dòng ngủ10uA @ 3V


Sơ đồ kết nối dây thiết bị:

NB-IoT Node tích hợp cảm biến nhiệt ẩm DRAGINO S31-NB

Kích thước thiết bị:

NB-IoT Node tích hợp cảm biến nhiệt ẩm DRAGINO S31-NB

Một số ứng dụng của NB-IoT:

NB-IoT Node tích hợp cảm biến nhiệt ẩm DRAGINO S31-NB
