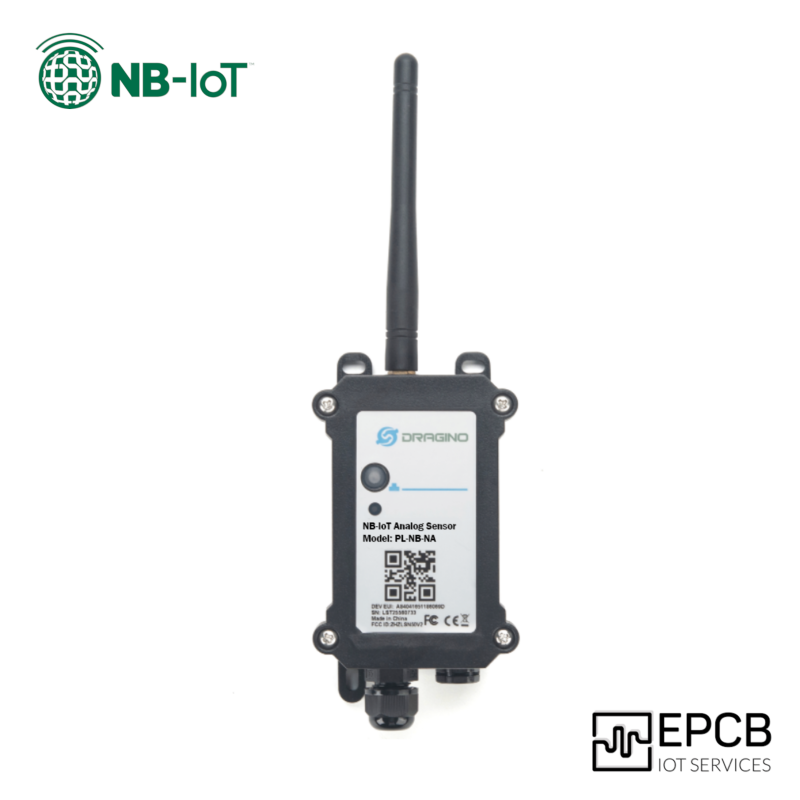

NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA
NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA

NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Tổng về mạng NB-IoT

NB-IoT (NarrowBand – IoT) là công nghệ IoT băng hẹp được tiêu chuẩn hóa bởi 3GPP vào năm 2016. NB-IoT là một giải pháp truyền thông M2M (Machine to Machine) với các ưu điểm như sau:

  • Vùng phủ sóng tốt
  • Hỗ trợ lượng lớn thiết bị kết nối
  • Tiết kiệm chi phí
  • Tiêu thụ ít điện năng và kiến ​​trúc mạng được tối ưu hóa


NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA



Kiến trúc mạng của hệ thống NB-IoT bao gồm như sau:

  • Thiết bị cuối (End Devices): Hay còn gọi là các NB-IoT Node, hầu hết các thiết bị cuối IoT đều sử dụng SIM từ các nhà mạng để sử dụng dịch vụ NB-IoT của nhà mạng đó.
  • Trạm Base Station: Thuộc quyền sở hữu của từng doanh nghiệp viễn thông, thường sẽ là trạm viễn thông của các nhà mạng. Chúng có thể được gọi là trạm eNodeB hay eNB.
  • Mạng lõi NB-IoT (Network Services): Giúp kết nối giữa các trạm Base Stations với các server NB-IoT.
  • Máy chủ NB-IoT (NB-IoT Server): Dựa trên nền tảng đám mây để tiến hành xử lý tất cả các loại dữ liệu và ứng dụng khác nhau. Đây chính là nơi để nhận các dữ liệu từ các NB-IoT Node, ví dụ là broker MQTT nếu như người dùng cấu hình NB-IoT Node hoạt động với giao thức MQTT.
  • Application: Các ứng dụng cụ thể được người dùng sử dụng để thực hiện thu thập dữ liệu từ các thiết bị cuối gửi về, các ứng dụng này thường được xây dựng trên NB-IoT Server.

NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA

DRAGINO PS-NB-NA là một thiết bị NB-IoT Node trong các thành phần đã liệt kê phía trên, với thiết kế này PS-NB-NA làm nhiệm vụ đọc tín hiệu của các cảm biến có ngõ ra Analog 4-20mA, 0-30V cho xây dựng các giải pháp IoT sử dụng NB-IoT.  PS-NB-NA sẽ đọc tín hiệu Analog để lấy giá trị từ các cảm biến, sau đó sẽ chuyển đổi giá trị này theo cài đặt của người dùng và gửi dữ liệu đến Server thông qua NB-IoT.


NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA



Thông số kỹ thuật:

Điện áp hoạt động2.5 ~ 3.6V
Nhiệt độ hoạt động-40 ~ 85°C
NB-IoT BandsB1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85 @H-FDD
Dòng điện đo0~20mA
Độ chính xác0.02mA
Độ phân giải0.001mA
Điện áp đo0~30V
Độ chính xác0.02V
Độ phân giải0.001V
Pin đi kèmPin không sạc Li/SOCI2
Dung lượng Pin8500mAh
Độ tự xả <1% / Year @ 25°C
Dòng liên tục tối đa130mA



Sơ đồ kết nối dây thiết bị:



NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA



Các dây tương ứng với các chức năng như sau:

  • +3V3_OUT: Đầu ra điện áp 3.3V có thể điều khiển
  • +5V_OUT: Đầu ra điện áp 5V có thể điều khiển
  • GND: Dây GND chung cho hệ thống
  • INT: Chân interrupt
  • IN1 & IN2: Tín hiệu Digital IN1 và IN2
  • IDC_IN: Tín hiệu Input 4-20mA
  • VDC_IN: Tín hiệu Input 0-30V
  • SDI-12_DATA: không sử dụng
  • +12V_OUT: Đầu ra điện áp 12V có thể điều khiển
  • GND

Kích thước thiết bị:

NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA

Một số ứng dụng của NB-IoT:

NB-IoT Node đọc tín hiệu Analog DRAGINO PS-NB-NA
