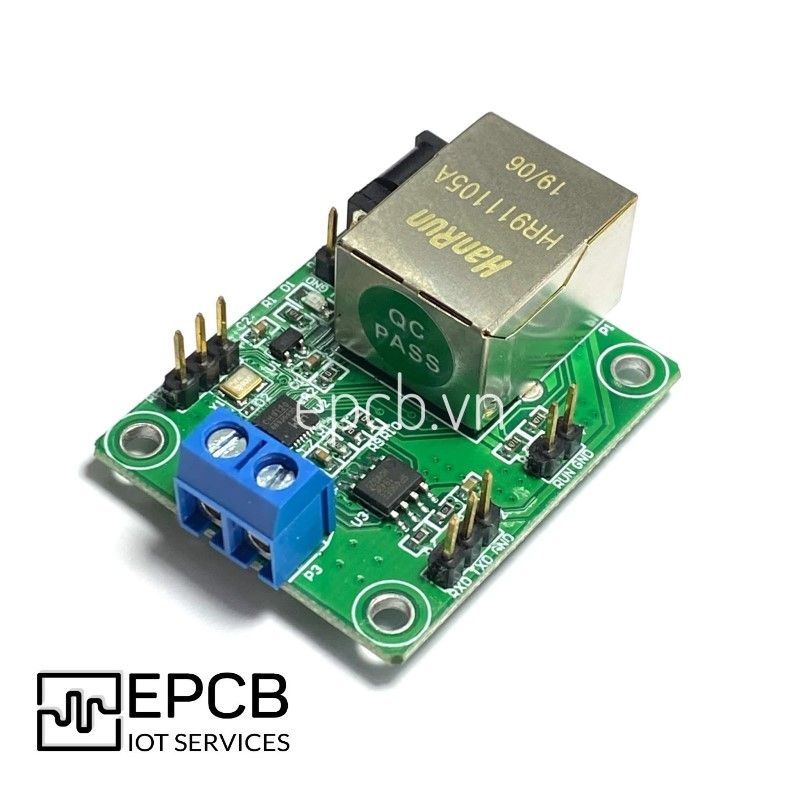

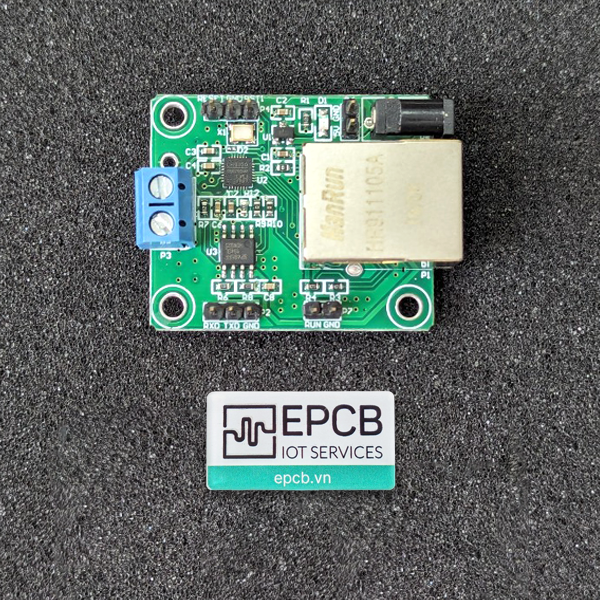

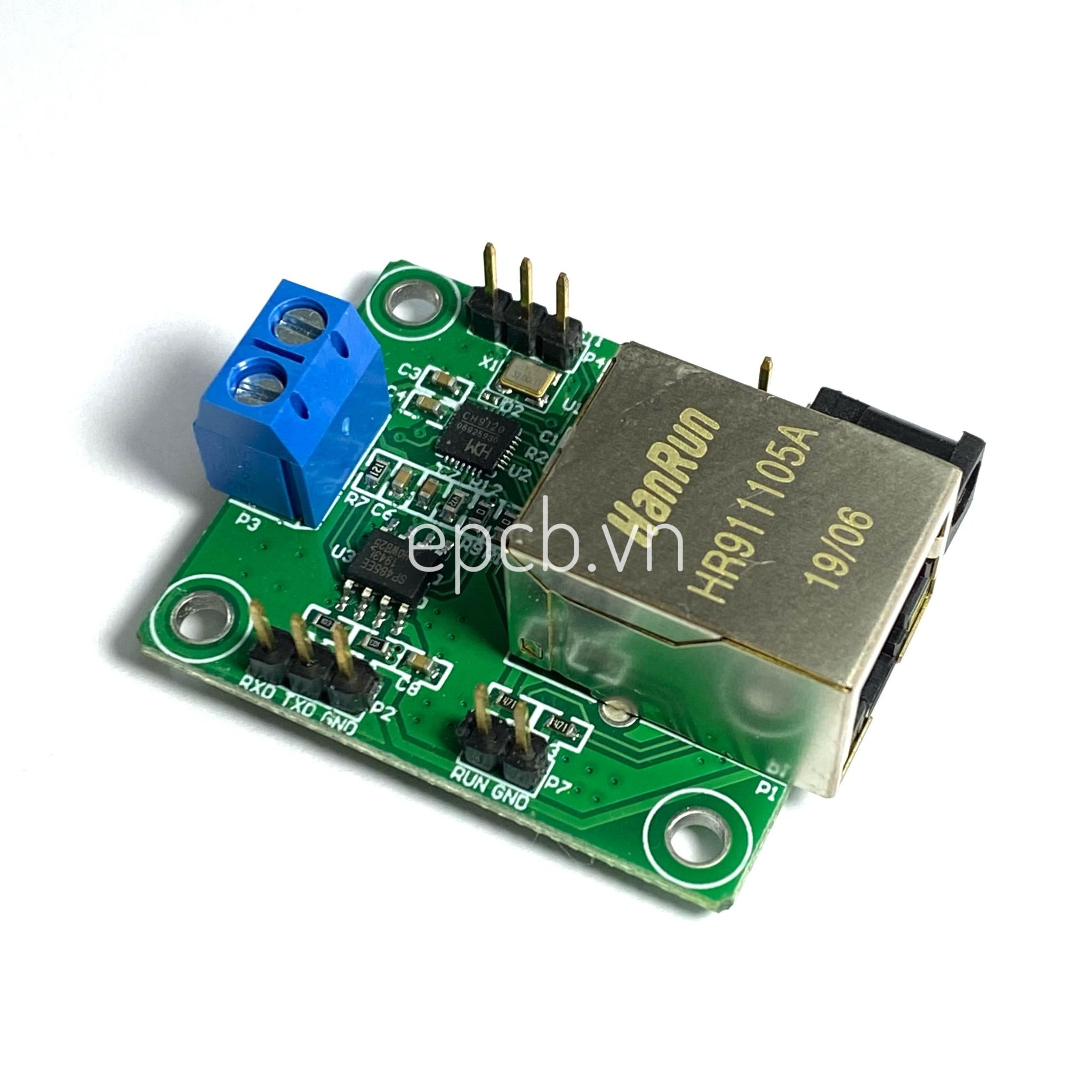

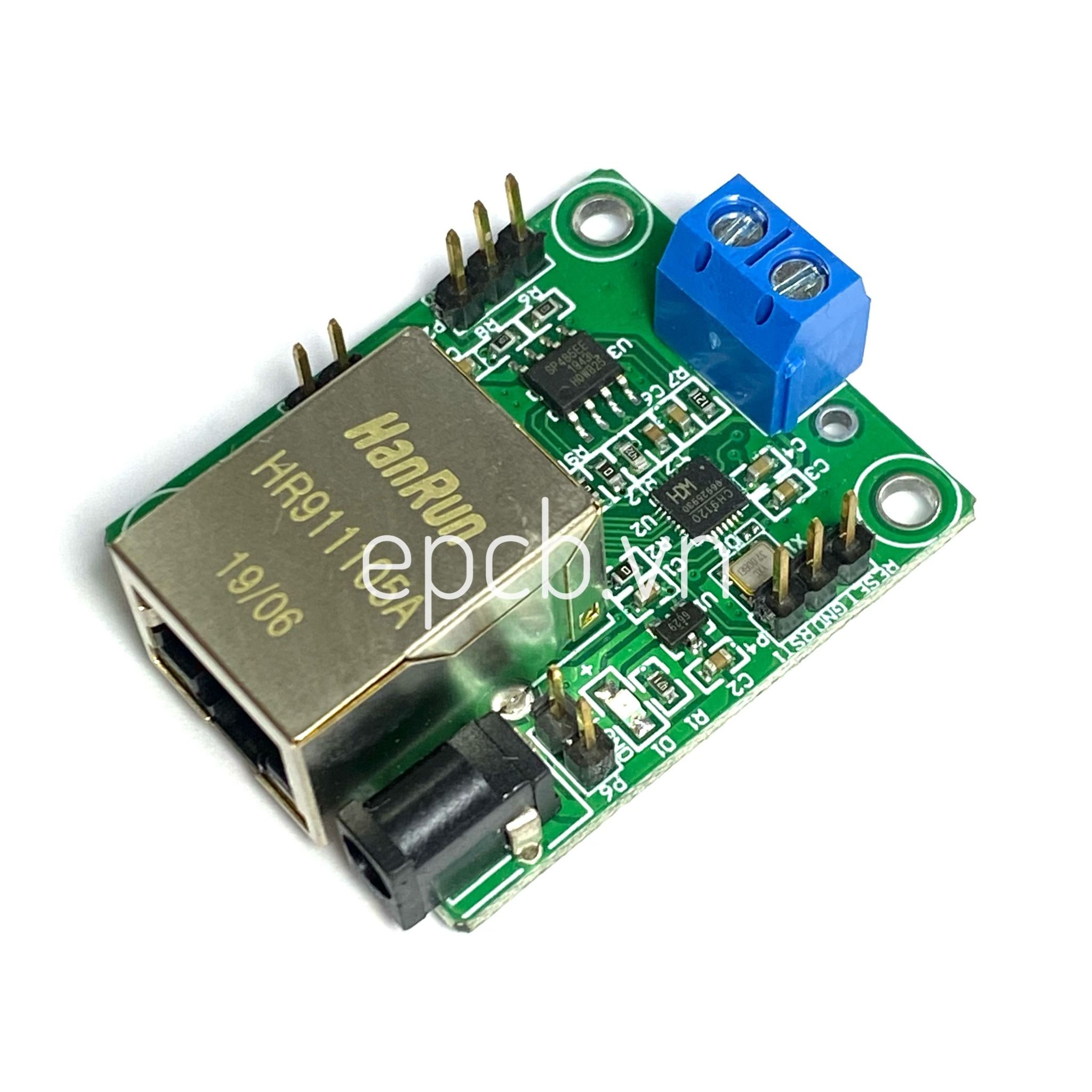

1. Tổng quan:

2. Tính năng:

● Hỗ trợ truyền hai chiều dữ liệu cổng nối tiếp RS485 và dữ liệu mạng.

● Hỗ trợ chế độ làm việc Máy chủ TCP, Máy khách TCP, Máy khách UDP và Máy chủ UDP.

● Hỗ trợ giao diện Ethernet thích ứng 10M, song công / bán song công, tương thích với giao thức 802.3.

● Hỗ trợ chuyển đổi tự động dòng MDI / MDIX.

● Hỗ trợ DHCP để tự động lấy địa chỉ IP, hỗ trợ truy cập tên miền DNS.

● Hỗ trợ phần mềm và chế độ cổng nối tiếp để định cấu hình các thông số chip.

● Hỗ trợ cơ chế KEEPALIVE.

● Tốc độ truyền của cổng nối tiếp hỗ trợ 300bps ～ 921600bps .

3. Thông số kỹ thuật:

3.1. Cấu hình mặc định của mạng

Mạng hoạt động ở chế độ TCP CLIENT theo mặc định và các tham số mặc định liên quan đến mạng như sau:

➢ IP của thiết bị: 192.168.1.200

➢ Mặt nạ mạng con: 255.255.255.0

➢ Cổng mặc định: 192.168.1.1

➢ Cổng mô-đun: 2000

➢ IP đích: 192.168.1.100

➢ Cổng đích: 1000

3.2. Các thông số mặc định của cổng nối tiếp

➢ Tốc độ truyền: 9600;

➢ Parity: None;

➢ Data bits: 8;

➢ Stop bit: 1;

➢ Check sum: No;

3.3. Các thông số môi trường

➢ Nhiệt độ bảo quản: -55 ℃ ～ + 125 ℃;

➢ Nhiệt độ làm việc: -40 ℃ ~ + 85 ℃.

3.4. Các thông số kích thước

➢ Kích thước: 43 mm × 33mm × 17mm.

4. Cấu hình mô-đun và mô tả chế độ làm việc:

Quá trình sử dụng như sau:

1. Bật nguồn mô-đun, kết nối mô-đun với máy tính thông qua cáp mạng (hoặc kết nối với cùng một mạng cục bộ với máy tính)

Phía trong).

2. Theo chế độ ứng dụng thực tế (chế độ làm việc, tốc độ truyền cổng nối tiếp, v.v.), thay đổi cấu hình mô-đun thông qua phần mềm máy tính chủ

Phương pháp cấu hình được trình bày chi tiết bên dưới.

3. Sau khi hoàn tất cấu hình, trong môi trường ứng dụng thực tế, hãy kết nối cổng nối tiếp để nhận ra kết nối kép giữa cổng nối tiếp và mạng.

Đặt các thông số mạng cơ bản theo hai cách: DHCP và thủ công.

4.1 Chế độ TCP CLIENT

Trong chế độ TCP CLIENT, sau khi bật nguồn, mô-đun sẽ chủ động kết nối với đầu cuối TCP SERVER. Sau khi kết nối được thiết lập, Nó có thể nhận ra khả năng truyền dữ liệu mạng và dữ liệu nối tiếp hai chiều. Trong chế độ này, IP của TCP SERVER cần phải có thể nhìn thấy và ý nghĩa của hiển thị có nghĩa là IP của máy chủ có thể được ping trực tiếp thông qua IP nơi đặt mô-đun.

Trong chế độ này, nó hỗ trợ cổng cục bộ ngẫu nhiên, hỗ trợ truy cập vào máy chủ từ xa thông qua tên miền và TCP bottom được kích hoạt theo mặc định bên trong chip.

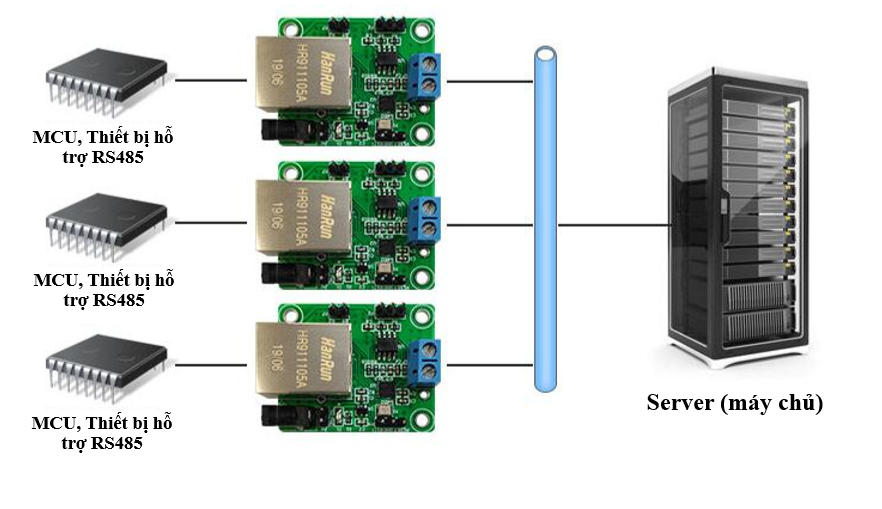

Mô hình ứng dụng TCP CLIENT phù hợp với dữ liệu trường chế độ máy chủ thu thập và tải lên.

4.2 Chế độ TCP SERVER

Trong chế độ TCP SERVER, sau khi bật nguồn, mô-đun sẽ theo dõi xem có kết nối yêu cầu máy khách trên cổng cục bộ hay không.

Sau khi kết nối được thiết lập, việc truyền dữ liệu mạng và dữ liệu nối tiếp trong suốt hai chiều có thể được thực hiện. Trong chế độ này, TCP CLIENT IP cần được hiển thị với mô-đun và ý nghĩa của khả năng hiển thị có nghĩa là IP của mô-đun có thể được ping trực tiếp thông qua IP của máy khách.

Các thông số mạng mà mô-đun cần cấu hình là: chế độ làm việc, IP mô-đun, mặt nạ mạng con, cổng mặc định.

IP đích, cổng đích và chế độ này chỉ có thể hỗ trợ một kết nối máy khách TCP cùng một lúc.

4.3 Chế độ UDP CLIENT

Trong chế độ UDP CLIENT, sau khi bật nguồn mô-đun, dữ liệu được gửi đến cổng cục bộ (từ IP đích và cổng) được chuyển tiếp LAN đến cổng nối tiếp của mô-đun. Tương tự, dữ liệu được gửi đến cổng nối tiếp của mô-đun cũng sẽ được chuyển tiếp đến cổng nối tiếp thông qua UDP.

Trong chế độ này, các thông số mạng mà mô-đun cần cấu hình là: chế độ làm việc, IP mô-đun,

Mặt nạ mạng con, cổng mặc định, cổng mô-đun, IP đích, cổng đích.

4.4 Chế độ UDP SERVER

Trong chế độ UDP SERVER, tất cả dữ liệu được gửi đến IP cục bộ, cổng sẽ được nhận, chuyển tiếp đến cổng nối tiếp và được gửi đi.

Dữ liệu cổng nối tiếp của mô-đun cũng sẽ được chuyển tiếp đến IP và cổng của UDP giao tiếp với nó thông qua UDP.

Trong chế độ này, Các thông số mạng mà mô-đun cần cấu hình là: chế độ làm việc, IP mô-đun, mặt nạ mạng con, cổng mặc định, cổng mô-đun.

5. Quy trình sử dụng:

Quá trình sử dụng hoàn chỉnh của phần mềm cấu hình như sau:

(1) Nhấp vào "Mô-đun tìm kiếm", danh sách mô-đun sẽ hiển thị các mô-đun trong mạng con;

(2) Chọn mô-đun trong danh sách mô-đun, sửa đổi các thông số ở bên trái, sau đó nhấp vào "Định cấu hình thông số mô-đun";

(3) Sau khi cấu hình xong, mô-đun sẽ khởi động lại, đợi một lúc, nhấp vào "Mô-đun tìm kiếm", tìm mô-đun và xem cấu hình

Đặt kết quả.

6. Tài liệu và phần mềm sử dụng:

Module truyền thông RS485 Ethernet PDF

SER-NET.exe
