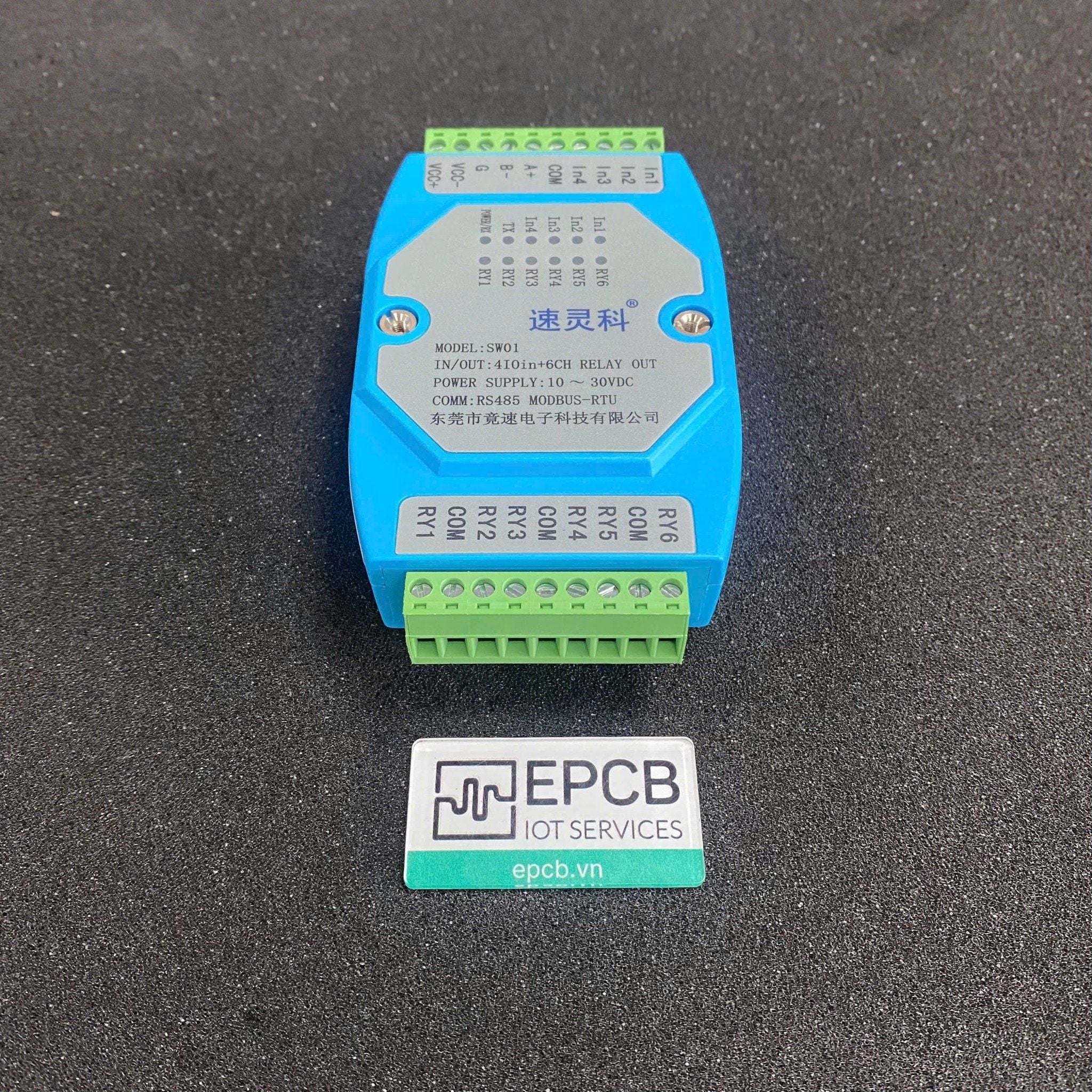

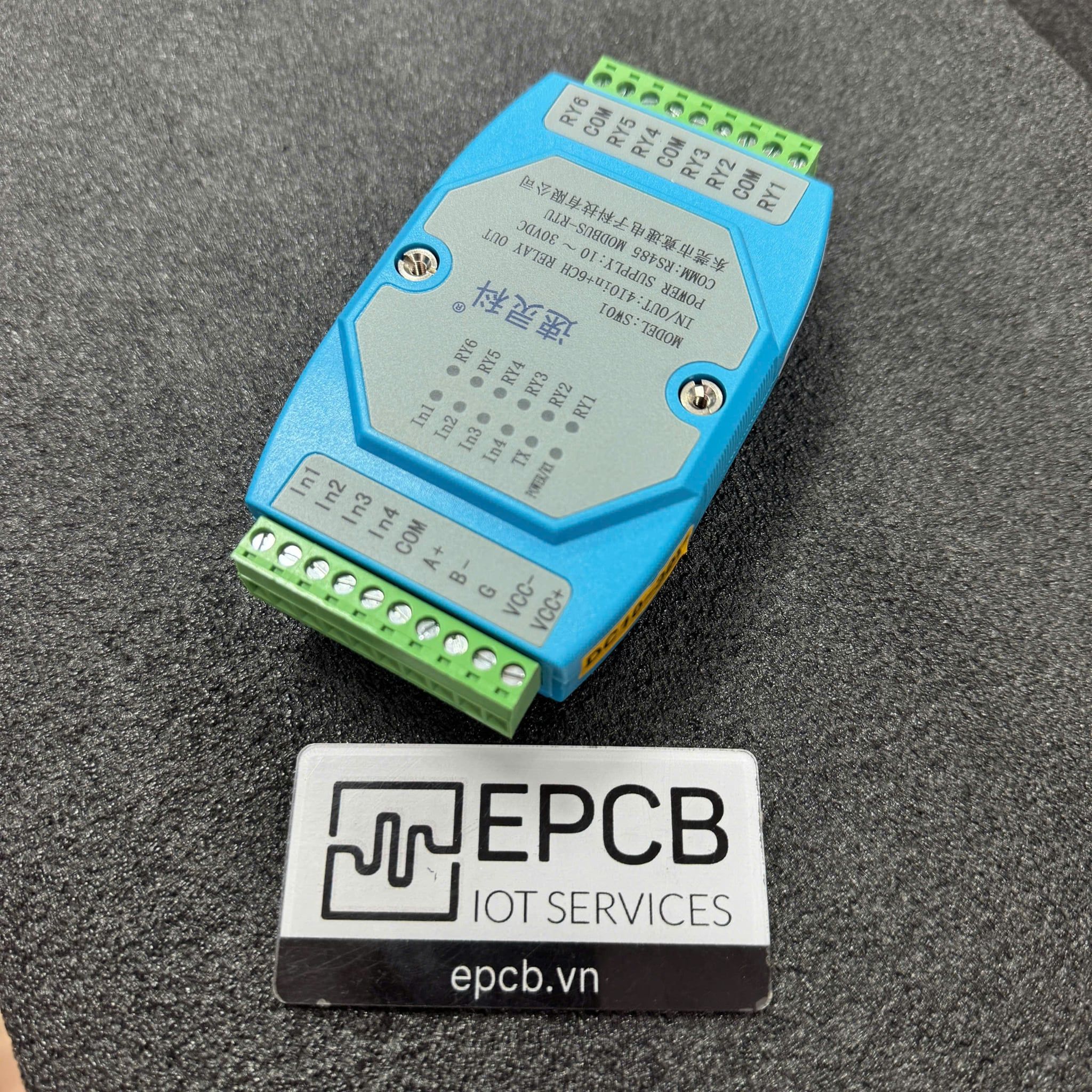

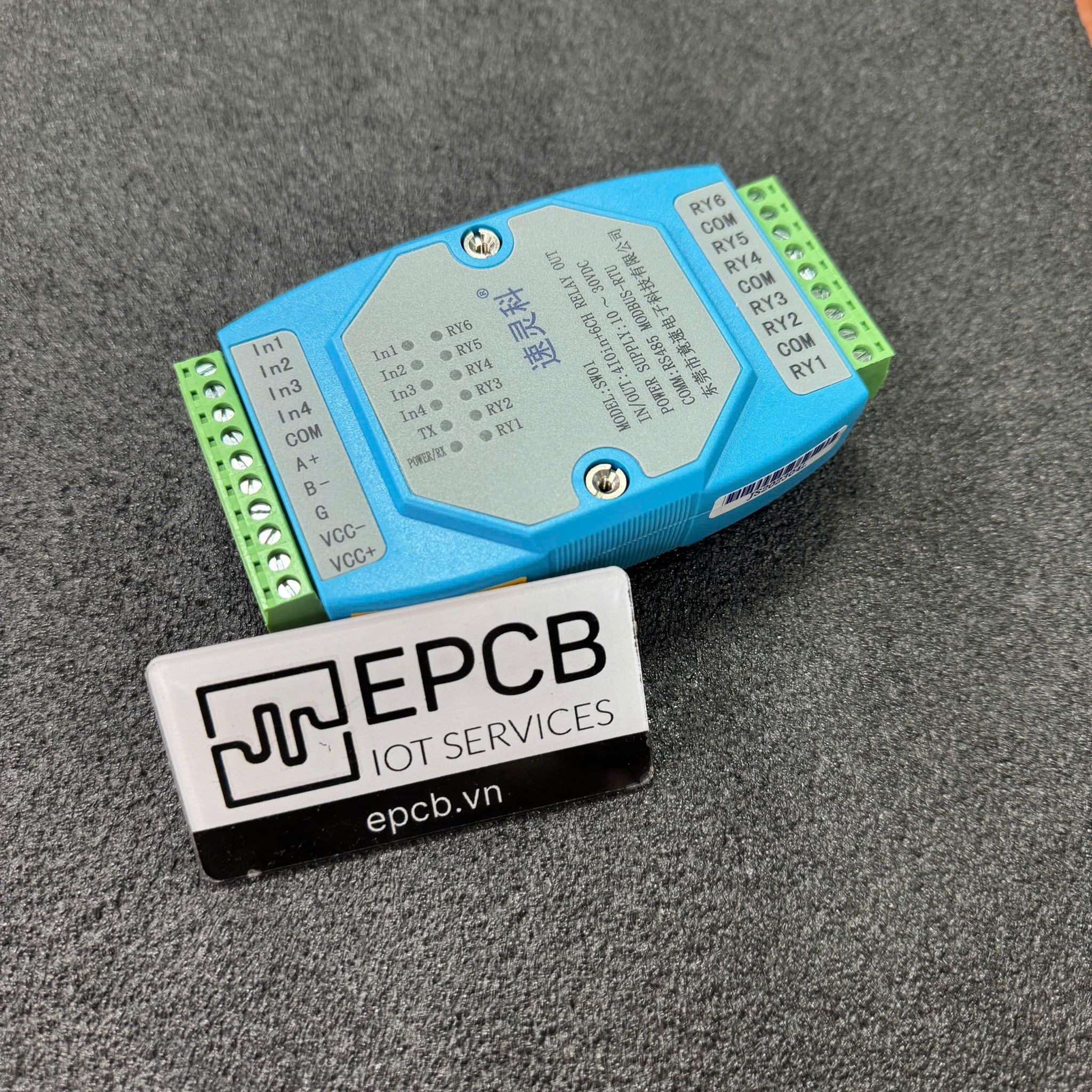

Module chuyển đổi 4 đầu vào DI / 6 Relay Output sang RS485 Modbus RTU DI-SW01

Sản phẩm: 1
Số lượng

Giá chưa bao gồm VAT

RS485

Liên hệ

Chi tiết sản phẩm

Module đọc tín hiệu số 12 kênh 4 đầu vào DI / 6 Relay Output DI-SW01 có khả năng thu thập trạng thái của công tắc, cảm biến hoặc các đầu vào tín hiệu, bên cạnh đó điều khiển trạng thái các thiết bị thông qua relay output. Thiết bị dùng giao tiếp RS485 hỗ trợ modbus RTU, đồng thời cách ly cổng RS485 và nguồn cấp, đảm bảo hoạt động ổn định, chống nhiễu tốt.

SW01

Tính năng

Một cổng RS485 cách ly, có chức năng bảo vệ quá dòng.
4 kênh đầu vào số (digital input), 6 kênh đầu ra relay thường mở (NO).
Ngõ vào nguồn được tích hợp bảo vệ ngược cực và giới hạn dòng.

Kích thước

kich-thuoc

Thông số kỹ thuật

Tham số	Giá trị
Nguồn cấp	10–30 VDC
Tốc độ truyền (Baud rate)	1200–115200 bps
Số thiết bị hỗ trợ trên bus RS485	32 thiết bị (không dùng bộ khuếch đại)
Nhiệt độ làm việc	-40~70 °C
Độ ẩm làm việc	0~95 %RH (không ngưng tụ)
Thời gian phản hồi trên bus	4–5 ms @ 9600 bps
Thời gian phản hồi trên bus	480 µs @ 115200 bps
Dòng tiêu thụ tĩnh	~28 mA @ 12V
Dòng tiêu thụ tĩnh	~17 mA @ 24V
Phạm vi đặt địa chỉ	1~254
Baudrate	2~11
Giới hạn dòng Relay	5A/250VAC

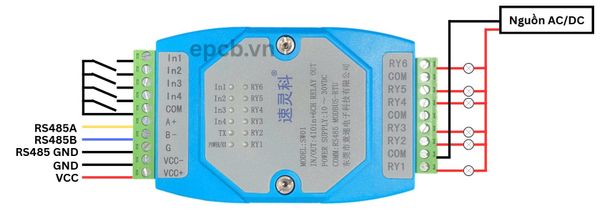

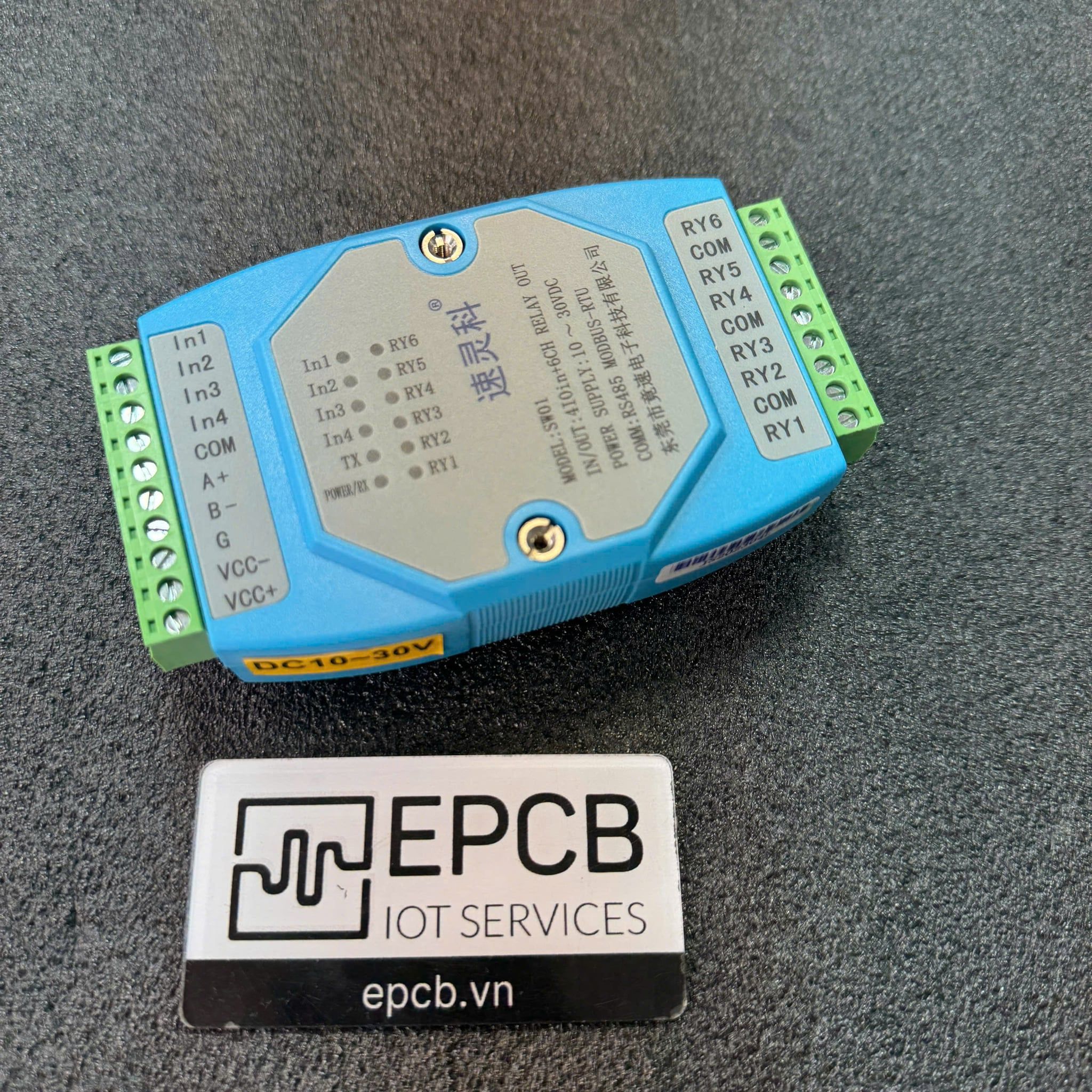

Sơ đồ chân

so-do-day

Lưu ý kỹ thuật:

Đầu vào của thiết bị ngoài chỉ có thể kết nối với các relay, không được phép cấp điện áp ngoài vào để tránh làm hỏng mạch. Nếu cần sử dụng điện áp ngoài, vui lòng sử dụng thiết bị chống ngược cực.
Thiết bị không được trang bị chức năng bảo vệ quá dòng. Cần đảm bảo điện áp đầu vào được kiểm soát và không sử dụng thiết bị như một tải nối tiếp. Sử dụng nguồn điện bên ngoài để đảm bảo tính ổn định của thiết bị.
Kết nối RS485 yêu cầu nguồn cấp là nguồn DC.

Giao thức truyền thông

Protocol	Baudrates	Data bits	Stop bit	Parity
RS485 Modbus RTU	2400bps / 4800bps / 9600bps có thể thay đổi. Mặc định sẽ là 4800bps	8	1	None

Bảng địa chỉ thanh ghi

Địa chỉ thanh ghi	Chức năng	Giá trị thực tế	Hoạt động
0	Trạng thái đầu vào IN1~IN4	Bit 0 = IN1 Bit 1 = IN2 Bit 2 = IN3 Bit 3 = IN4	Chỉ đọc
1	Địa chỉ thiết bị	1~254	Đọc/Ghi
2	Trang thái Relay 1~6	Bit 0 = RY1 Bit 1 = RY2 Bit 2 = RY3 Bit 3 = RY4 Bit 4 = RY5 Bit 5 = RY6	Chỉ đọc
3	Baudrate	0~11	Đọc/Ghi
40	Trạng thái IN1	0 = Tắt, 1 = Bật	Chỉ đọc
41	Trạng thái IN2	0 = Tắt, 1 = Bật	Chỉ đọc
42	Trạng thái IN3	0 = Tắt, 1 = Bật	Chỉ đọc
43	Trạng thái IN4	0 = Tắt, 1 = Bật	Chỉ đọc
60	Điều khiển Relay 1	1 = Đóng, 0 = Mở	Đọc/Ghi
61	Điều khiển Relay 2	1 = Đóng, 0 = Mở	Đọc/Ghi
62	Điều khiển Relay 3	1 = Đóng, 0 = Mở	Đọc/Ghi
63	Điều khiển Relay 4	1 = Đóng, 0 = Mở	Đọc/Ghi
64	Điều khiển Relay 5	1 = Đóng, 0 = Mở	Đọc/Ghi
65	Điều khiển Relay 6	1 = Đóng, 0 = Mở	Đọc/Ghi
