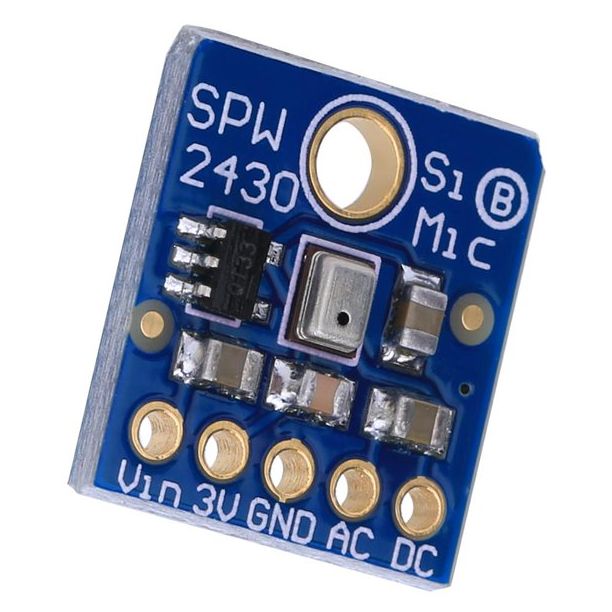

Microphone MEMS Adafruit Silicon SPW2430

  • Sản phẩm: 1
  • 305,000₫

Microphone Adafruit Silicon SPW2430 sử dụng IC MEMS (siêu vi mạch) SPW2430 chất lượng cao, IC có khả năng phát hiện âm thanh và chuyển đổi thành tín hiệu điện áp mà không cần sử dụng điện trở và mạch khuếch đại.

Microphone Adafruit Silicon SPW2430 có thiết kế vô cùng nhỏ gọn, tiết kiệm giá thành với khả năng phát hiện dải tần âm thanh từ 100Hz - 10KHz, rất thích hợp cho các dự án về phát hiện âm thanh hoặc ghi âm.

Thông số kĩ thuật

  • IC âm thanh: SPW2430 dòng MEMS
  • Dải điện áp hoạt động: 1.8 - 3.3V
  • Tần số dao động: 1 - 3.25 MHz
  • Cường độ dòng điện hoạt động: 0.6mA
  • Dải tần số âm thanh phát hiện: 100Hz - 10KHz
  • Kích thước: 15.8mm x 14.1mm x 2.9mm

Hướng dẫn lắp đặt:

  • GND: Ngõ vào điện áp âm 0V
  • Vin: Ngõ vào điện áp dương từ 3.3 - 5VDC, để đạt hiệu quả tốt nhất khuyến nghị cung cấp điện áp ổn định 3.3V.
  • DC: Ngõ ra điện áp của xung âm thanh, độ lệch 0.67V.
  • AC: Nếu thiết bị âm thanh bạn đang sử dụng yêu cầu âm thanh ghép AC, bạn có thể lấy từ ngõ ra AC này với việc lắp thêm 1 tụ 10uF.

Lưu ý: Để mạch hoạt động tốt nhất, khuyến nghị cung cấp điện áp 3.3V và tụ lọc phong thấp, việc thêm mạch op-amp là không cần thiết.
