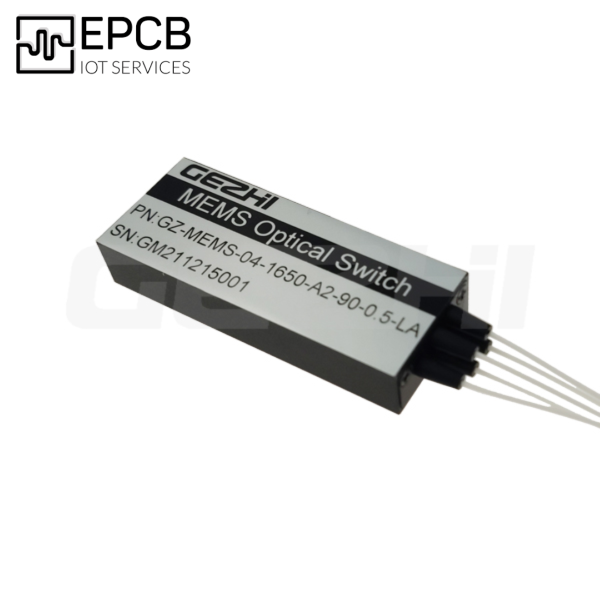

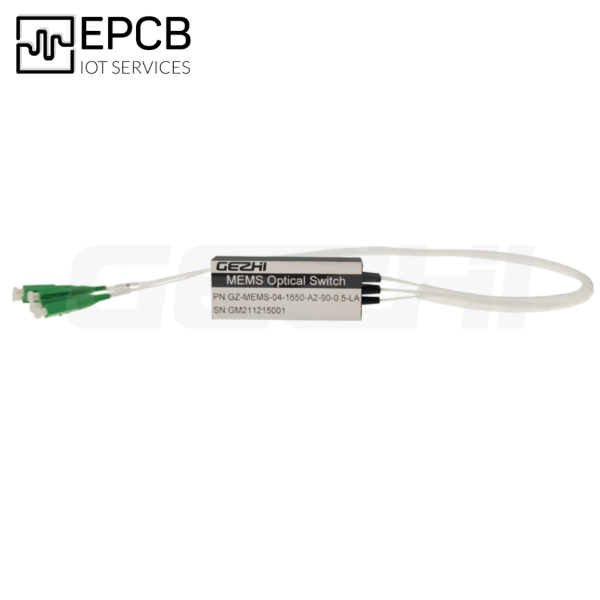

MEMS 1xN Optical Switch Module
Features
  • Low Insertion loss
  • Wide Wavelength Range
  • Low Crosstalk
  • High Stability, High Reliability
  • Epoxy-free on Optical Path
  • Latching and Non-latching
Applications
  • Optical Network
  • Protection/Restoration
  • Optical Singnal Routing
  • Transmitter and receiver protection
  • Network Test System
Technical Paremete
Parameters
Unit
MFSW-1×N (N≤16)
Operating Wavelength
nm
1260~1650 for SM, 850/1310 for MM
Insertion Loss
dB
N≤8
≤1.0
8<N≤16
≤1.2
16<N≤32
≤1.5
32<N≤64
≤1.7
64<N≤144
≤2.2
144<N≤256
≤2.4
WDL
dB
≤ 0.3
TDL
dB
≤ 0.3
PDL
dB
≤ 0.15
Return Loss
dB
SM ≥ 45, MM ≥ 30
Crosstalk
dB
SM ≥ 45, MM ≥ 30
Repeatability
dB
≤ ±0.02
Switching Time
ms
≤ 8
Durability
times
≥ 10 billion
Switching Mode

Non-latching
Power Supply
V
DC  5V ± 10%
Operating Current
mA
N≤16
≤50
16<N≤64
≤250
64<N≤144
≤350
144<N≤256≤ 500
≤500
Optical Power
mW
≤ 500
Operating Temperature
°C
-20 ~ +85
Storage Temperature
°C
-40 ~ +85
Operating Humidity
%
5 ~ 95
Package Dimension
mm
P1: 31x24x11
N≤64， bare fiber
P2: 60x24x11
N≤16， 0.9mm loose tube
P3: 90x55x12
16<N≤64, 0.9mm loose tube
P4: 100x100x12
64<N≤144, 0.9mm loose tube
P5: 110x141x12
144<N≤256, 0.9mm loose tube

Ordering Information
Type
Channel
Wavelength
Fiber Type
Fiber Diameter
Fiber Length
Connector
GZ-MEMS
01=1x1
02=1x2
.....
16=1x16
......
85=850nm
13=1310nm
14=1490nm
15=1550nm
1625=1625nm
1650=1650nm
13/15=1310/1550nm
5=50/125
6=62.5/125
9=9/125
X=Others
25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others
1=1m
2=1.5m
X=Others
00=none
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
MP=MPO
X=Customized
