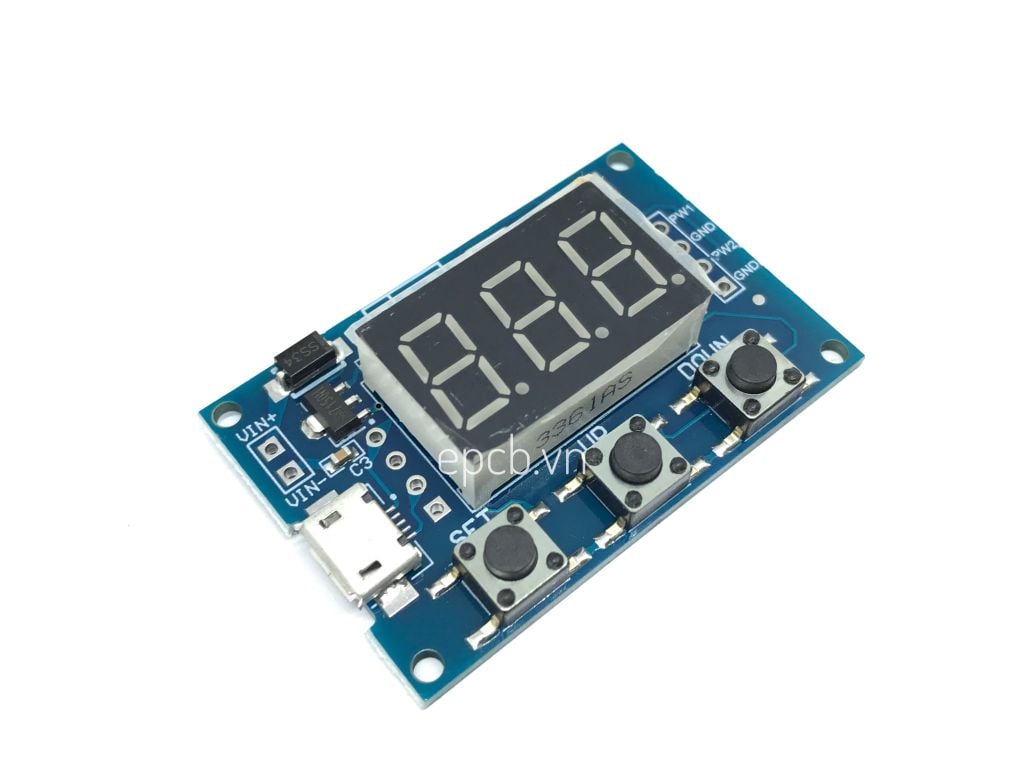

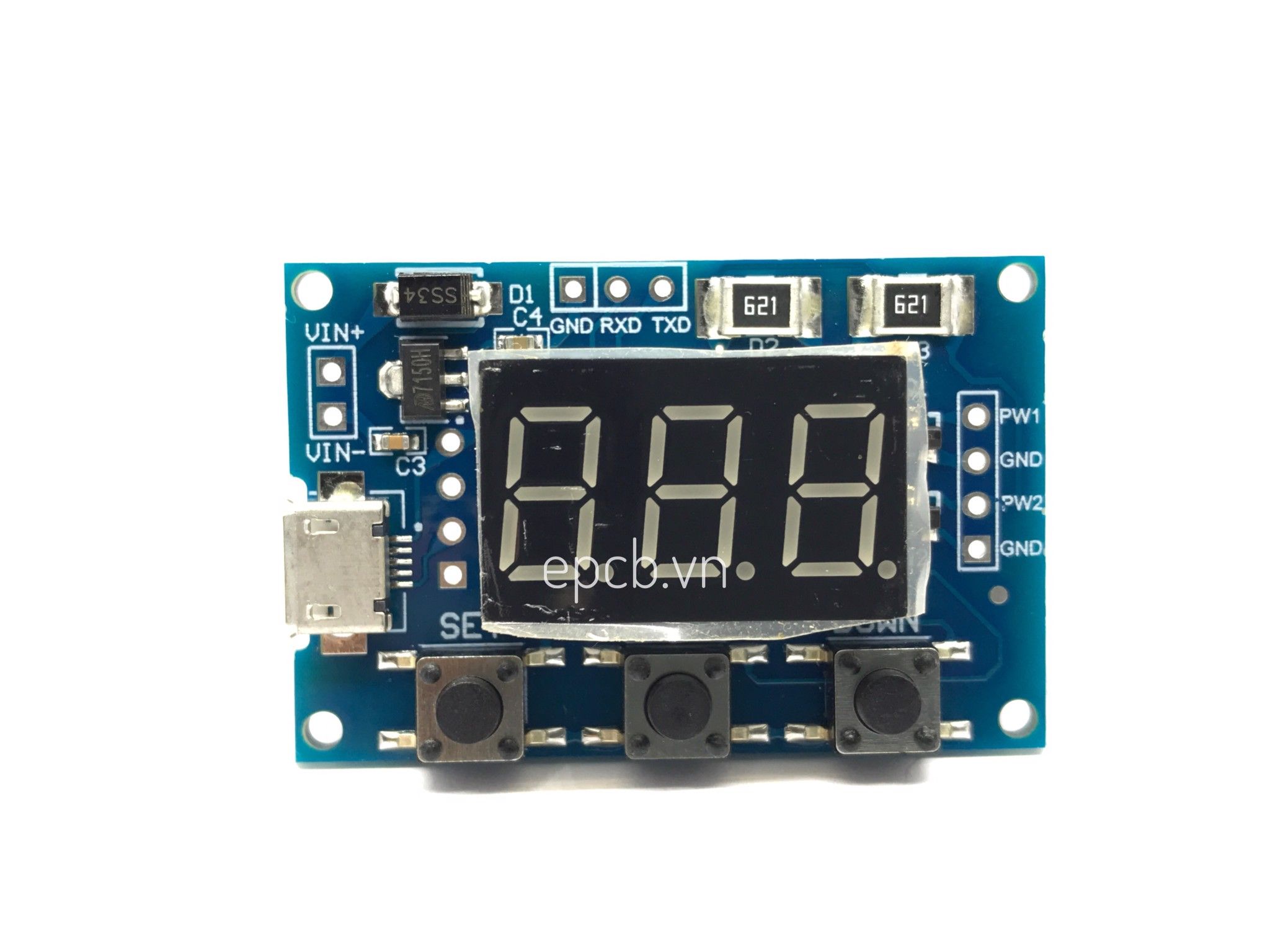

Mạch Phát Xung PWM 2 Kênh Hiển Thị LED 7 Đoạn tạo xung vuông PWM. Có thể điều chỉnh được tần số và độ rộng xung trên 2 kênh độc lập nhau.Dùng làm máy tạo xung thí nghiệm,điều khiển động cơ.
Mạch Phát Xung PWM 2 Kênh Hiển Thị LED 7 Đoạn là một mô-đun máy phát PWM 2 kênh nhỏ với tần số thay đổi 1Hz đến 150kHz và chu kỳ nhiệm vụ 0% đến 100%. Tần số PWM và chu kỳ làm việc của mỗi kênh có thể được điều khiển độc lập bằng cách sử dụng các nút nhấn chuyển mạch được tích hợp trên mạch.
Thông Số Kỹ Thuật
- Điện áp làm việc: 5~30VDC, hỗ trợ nguồn 5VDC từ micro USB 5.0V
- Tần Số: 1Hz ~ 150KHz;
- Sai số tần số: ± 2%;
- Dòng ra: <30mA;
- Output amplitude: Default 5Vp-p (settable);
- Nhiệt đo làm việc: -30 ~ +70°C.
- Tích hợp 3 nút nhấn [Set], [Up], [Down] dùng để thiết lập tần số ngõ ra PWM1 & PWM2
