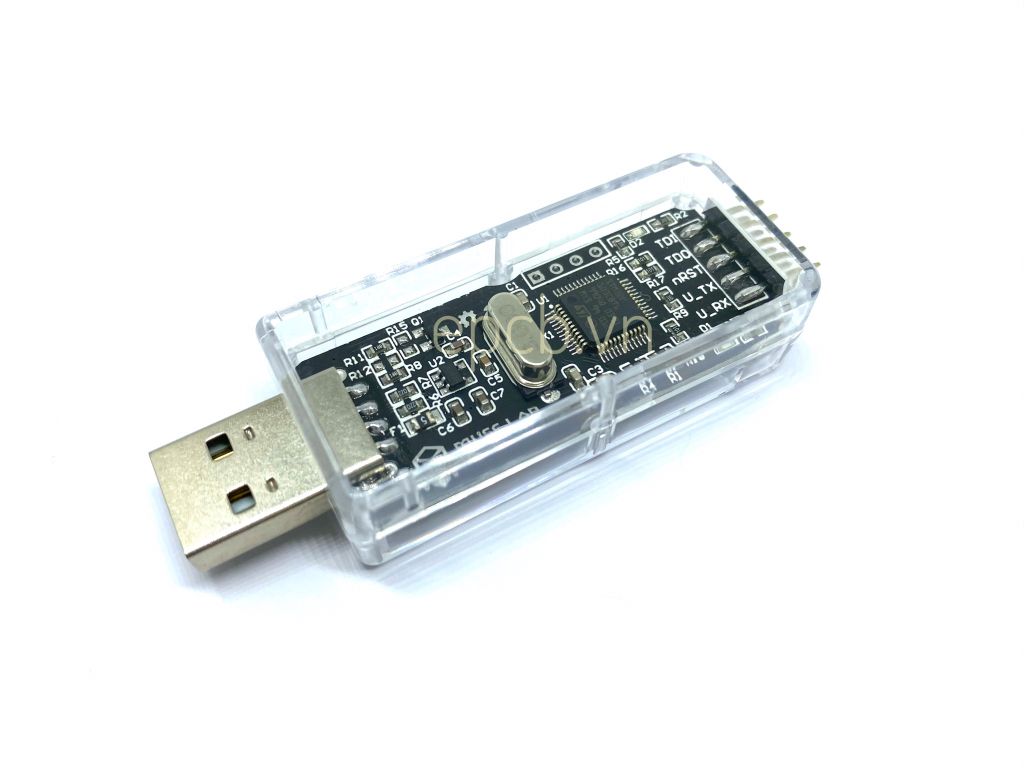

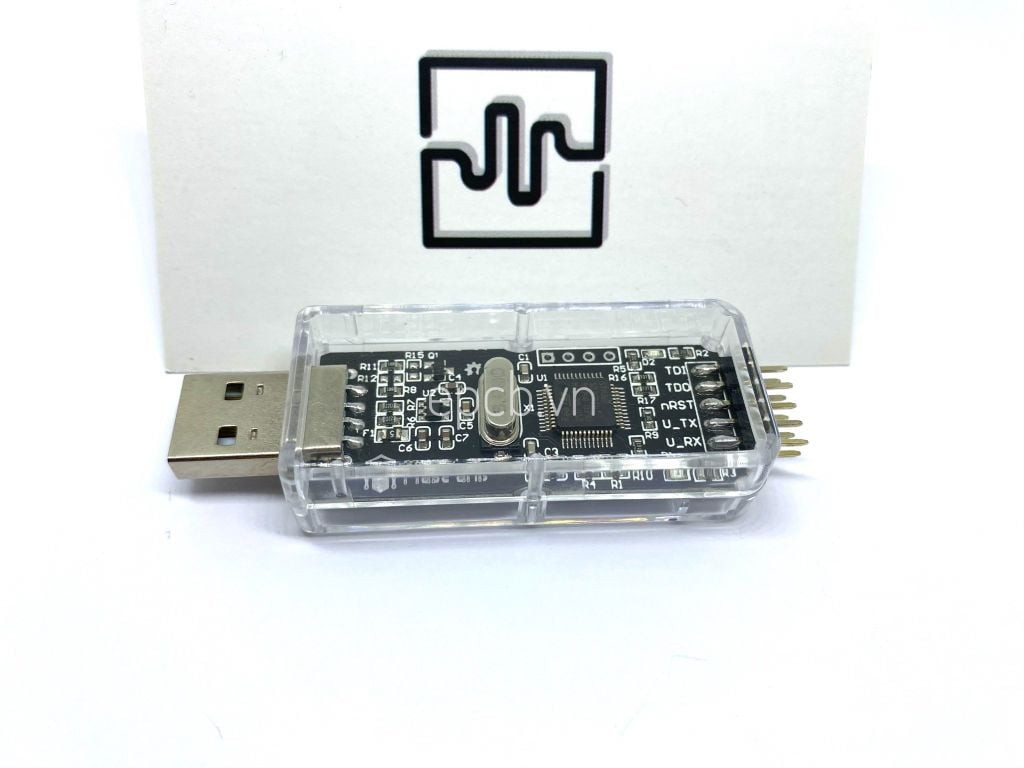

Mạch nạp STM32 CMSIS DAP/DAPLink hỗ trợ JTAG/SWD/Serial Port

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 300,000₫

Sản phẩm usb nạp nanoDAP v2.3 được thiết kế có thể nạp chip ARM như ST-Link và đồng thời được tích hợp với cổng giao tiếp Serial ngay trên mạch. Usb hoàn toàn tương thích với các trình nạp Keil/MDK, IAR,OpenOCD. Người dùng có thể dễ dàng nạp và giao tiếp hơn so với các sản phẩm trên thị trường.

Chi tiết sản phẩm:

  • Mô hình: CMSIS-DAP, DAPLink
  • Thương hiệu: Muse Lab
  • Xuất xứ: Trung Quốc đại lục
  • Loại giao diện: JTAG, SWD
  • Các tình huống có thể áp dụng: gỡ lỗi bảng phát triển, tải xuống firmware
  • Kích thước: 72x24x14mm
  • Điện áp giả lập: 3.3V
  • Tần số mô phỏng: 10MHz
  • Phương thức giao tiếp: cổng giao tiếp UART
  • Hỗ trợ IDE: Keil / MDK, IAR, OpenOCD

Hướng dẫn sử dụng:

1/ Cài Driver cho sản phẩm:

Tải source cài cho máy theo link sau:

https://github.com/wuxx/nanoDAP/blob/master/driver/windows7_serial_driver/mbedWinSerial_16466.exe

Cài file mbedWinSerial_16466.exe bình thường vào máy tính. Nếu hiện cổng CMSIS-DAP và mbed Serial là đã cài thành công.

Mạch nạp STM32 CMSIS DAP/DAPLink hỗ trợ JTAG/SWD/Serial Port

2/ Cài đặt cho KeilC

Mở KeilC lên và cài đặt lại các Options của project theo hình:

Mạch nạp STM32 CMSIS DAP/DAPLink hỗ trợ JTAG/SWD/Serial Port

Mạch nạp STM32 CMSIS DAP/DAPLink hỗ trợ JTAG/SWD/Serial Port

-> Như vậy là đã hoàn tất cài đặt, từ đây các bạn flash bình thường. Và sử dụng các phần mêm terminal giao tiếp qua cổng mbed Serial Port với thiết bị.
