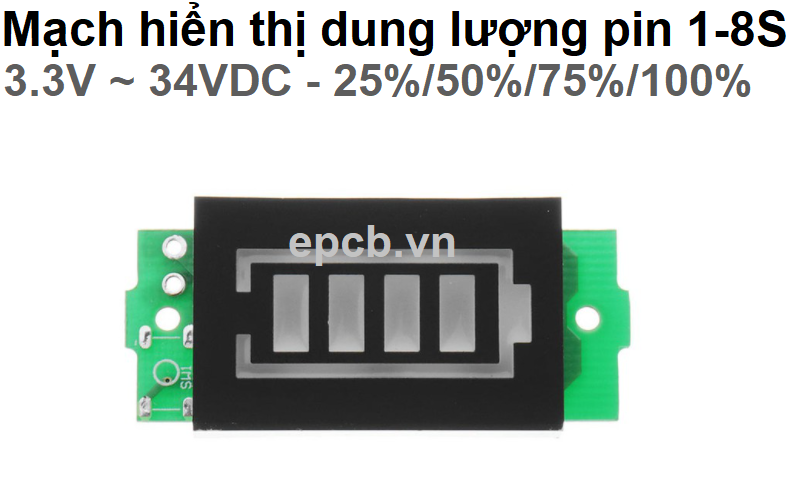

Mạch LED hiển thị dung lượng pin Lithium S1-S8 được sử dụng để đo và hiển thị dung lượng nguồn pin Lithium (3.7~4.2VDC) theo các mức 25% / 50% / 75% / 100%, mạch có cấu tạo và cách sử dụng đơn giản chỉ cần thiết lập số cell pin mắc nối tiếp S1-S8 (từ 1 đến tối đa 8 cell pin mắc nối tiếp) và mắc song song mạch với hai đầu âm dương của nguồn pin là đã có thể sử dụng.
Thông số kỹ thuật:
- Nguồn đo và sử dụng: Nguồn pin Lithium mắc nối tiếp từ 3 ~ 34VDC (S1-S8, 1 đến tối đa 8 cell pin mắc nối tiếp).
- Dung lượng pin hiển thị: 4 nấc 25% / 50% / 75% / 100%
- Sai số: 2%
- Kích thước: 43.5*20mm
Mạch đo được nguồn pin Lithium (3.7~4.2VDC) từ 1 cell đến 8 cell pin mắc nối tiếp, lưu ý cần hàn Jumper (S1->S8) thiết lập số cell pin trước khi lắp đặt:
25% | 50% | 75% | 100% | |
1S | 3.3V | 3.5V | 3.7V | 3.9V |
2S | 6.6V | 7.0V | 7.4V | 7.8V |
3S | 9.9V | 10.5V | 11.1V | 11.7V |
4S | 13.2V | 14V | 14.8V | 15.6V |
5S | 16.5V | 17.5V | 18.5V | 19.5V |
6S | 19.8V | 21.0V | 22.2V | 23.4V |
7S | 23.1V | 24.5V | 25.9V | 27.3V |
8S | 26.4V | 28.0V | 29.6V | 31.2V |
