Mạch khóa VÂN TAY gắn cửa nhà, thiết bị điện, ô tô, xe máy, xe đạp điện D100

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 500,000₫

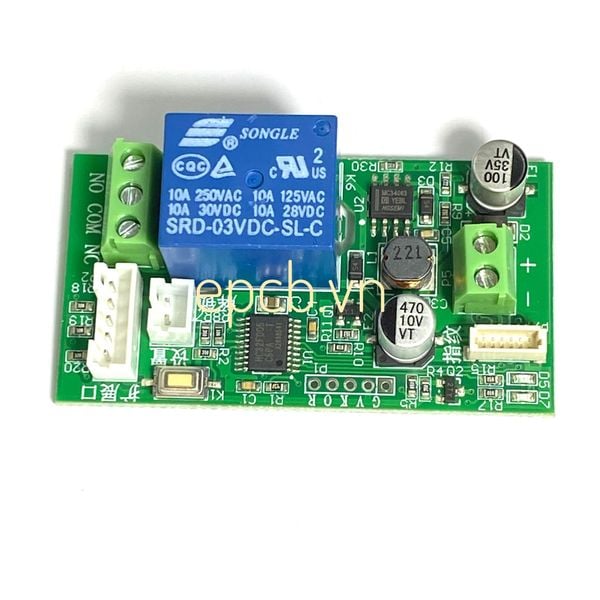

Mạch khóa VÂN TAY gắn cửa nhà, thiết bị điện, ô tô, xe máy, xe đạp điện D100. Mạch điều khiển này được sử dụng rộng rãi cho nhiều mục đích sử dụng khác nhau trong điều khiển xe, điều khiển truy cập và các chức năng tùy biến theo mục đích người sử dụng.

Lưu ý: Để sử dụng cho xe máy nên sử dụng thêm Rơle bán dẫn để đảm bảo độ ổn định khi xe nổ máy

Nếu máy tính chủ là thiết bị màn hình cảm ứng điều khiển PLC hoặc công nghiệp, cần sử dụng giao tiếp Modbus RTU, cần sử dụng thêm module hỗ trợ chuyển đổi TLL sang RS485

Thông số kĩ thuật:
  • Nguồn điện đầu vào: DC12V - 24V
  • Dòng điện chờ: 40 mA
  • Đầu ra: rơle, dòng định mức 10 A
  • Số lượng đăng ký vân tay tối đa: 10 Admin + 30 Người dùng
  • Kích thước : 60 * 20 * 20 mm

Các thao tác sử dụng:

1. Nhấn nút để khôi phục cài đặt gốc

Sau khi cấp nguồn cho mạch, nhấn giữ "nút cài đặt" trên bảng mạch trong hơn 10 giây, bạn có thể thấy đèn báo màu đỏ trên bảng mạch sáng lên và mô-đun vân tay bắt đầu sáng màu trắng, sau đó thả "nút cài đặt".

Nếu đèn xanh luôn sáng trong 1 giây nghĩa là xóa thành công.

Nếu vân tay luôn bật trong 1 giây nghĩa là xóa không thành công.

Sau khi khôi phục trạng thái xuất xưởng, hệ thống sẽ xóa toàn bộ thư viện vân tay, lúc này hệ thống đang ở chế độ demo, vân tay nào cũng có thể điều khiển rơ le mở được.

2. Ghi lại dấu vân tay của quản trị viên lần đầu tiên

Khi hệ thống ở trạng thái ban đầu, hãy nhấn bất kỳ ngón tay nào trên cửa sổ vân tay và giữ nó trong khoảng 5 giây mà không buông ra. Đèn vàng của vân tay sẽ sáng. Sau khi bỏ ngón tay ra, đèn vàng sẽ nhấp nháy và thao tác thêm vân tay quản trị viên sẽ được nhập. Bắt đầu nhấn ngón tay, đèn xanh nhạt sẽ sáng khi nhấn ngón tay và đèn vàng sẽ nháy khi nhấc ngón tay lên, nhấn liên tục 4 đến 6 lần, đèn xanh sẽ sáng trong khoảng 3 giây, và dấu vân tay mới sẽ được nhập thành công;

3. Nhập thêm vân tay quản trị viên

Bạn phải dùng vân tay của quản trị viên ấn hơn 5 giây và không được thả ra cho đến khi đèn vàng bật sáng, sau khi bỏ ngón tay ra thì đèn vàng nhấp nháy và vào thao tác thêm quản lý vân tay. Quá trình nhập giống như trên.

4. Nhập dấu vân tay của người dùng thông thường

Bạn phải sử dụng vân tay quản lý để nhấn hơn 10 giây mà không nhả ra. Đèn vàng lần lượt bật sáng, đèn hồng bật sáng rồi bỏ ngón tay ra. Đèn hồng bắt đầu nhấp nháy và bắt đầu thao tác thêm dấu vân tay của người dùng thông thường. Quá trình nhập giống như trên.



Chế độ hoạt động

Chế độ 1:

Khi bảng mạch được bật nguồn, sau khi nhấn "nút cài đặt" trên bảng mạch, đèn báo màu xanh trên bảng mạch sẽ nhấp nháy và số lần nhấp nháy biểu thị các chế độ đầu ra rơle khác nhau. Sau khi nhấn lại nút, số lần nhấp nháy sẽ thay đổi theo chu kỳ từ 1 đến 2 đến 3.

Đèn màu xanh lam nhấp nháy một lần: nó thể hiện đầu ra tự khóa của rơ le.

Đèn màu xanh lam nhấp nháy hai lần: đại diện cho đầu ra chạy bộ tiếp sức. Đèn màu xanh lam nhấp nháy trong ba giây: nó thể hiện đầu ra đánh lửa của rơle. (Thích hợp cho đánh lửa ô tô và xe máy)

Chế độ 2:

Nhấn và giữ "nút cài đặt" trên bảng mạch trước, sau đó bật nguồn đầu vào bảng mạch, đợi đèn báo màu xanh và đỏ trên bảng mạch tắt, sau đó thả "nút cài đặt". Sau đó nhấn "nút cài đặt" một lần nữa, bạn có thể thấy đèn báo màu đỏ bắt đầu nhấp nháy, và số lần nhấp nháy biểu thị thời gian định giờ tương ứng. Sau khi nhấn lại "nút Cài đặt" thì số lần nháy tăng lên, lúc này dùng ngón tay ấn vào dấu vân tay, sau khi xác minh thành công thì thời gian chạy bộ sẽ tự động được lưu lại, không bị mất sau khi có nguồn.

1 nhấp nháy biểu thị thời gian 300 mili giây; 2 nhấp nháy trong 600 mili giây; 3 nhấp nháy trong 1 giây; 4 nhấp nháy trong 2 giây; 5 nhấp nháy trong 3 giây; 6 nhấp nháy trong 4 giây; nhấp nháy 7 Thời gian biểu thị thời gian 5 giây; 8 nhấp nháy 10 giây cho thời gian; 9 lần nhấp nháy đại diện cho 60 giây thời gian; 10 lần nhấp nháy đại diện cho 15 phút thời gian;



Rơ le thường mở và thường đóng

Ngõ ra rơ le có thường mở và thường đóng, người dùng có thể lựa chọn hai chế độ này tùy theo các dịp sử dụng khác nhau. NO là viết tắt của tiếp điểm thường mở, NC là viết tắt của tiếp điểm thường đóng và COM là viết tắt của tiếp điểm thông thường. (Trong trường hợp bình thường, chỉ NO và COM được sử dụng, nhưng NC thường không được sử dụng)

Lưu ý: Rơ le hỗ trợ tải tối đa 2KW, Rơ le là đầu ra tiếp điểm, tín hiệu chuyển mạch, không có đầu ra điện áp. Tiếp điểm đầu ra của rơle có thể được coi là một công tắc cơ học. Công tắc này có thể được kết nối với điện áp bên ngoài 5V hoặc điện áp bên ngoài AC220V

Mạch khóa VÂN TAY gắn cửa nhà, thiết bị điện, ô tô, xe máy, xe đạp điện D100

Mạch khóa VÂN TAY gắn cửa nhà, thiết bị điện, ô tô, xe máy, xe đạp điện D100

Video hướng dẫn sử dụng:
