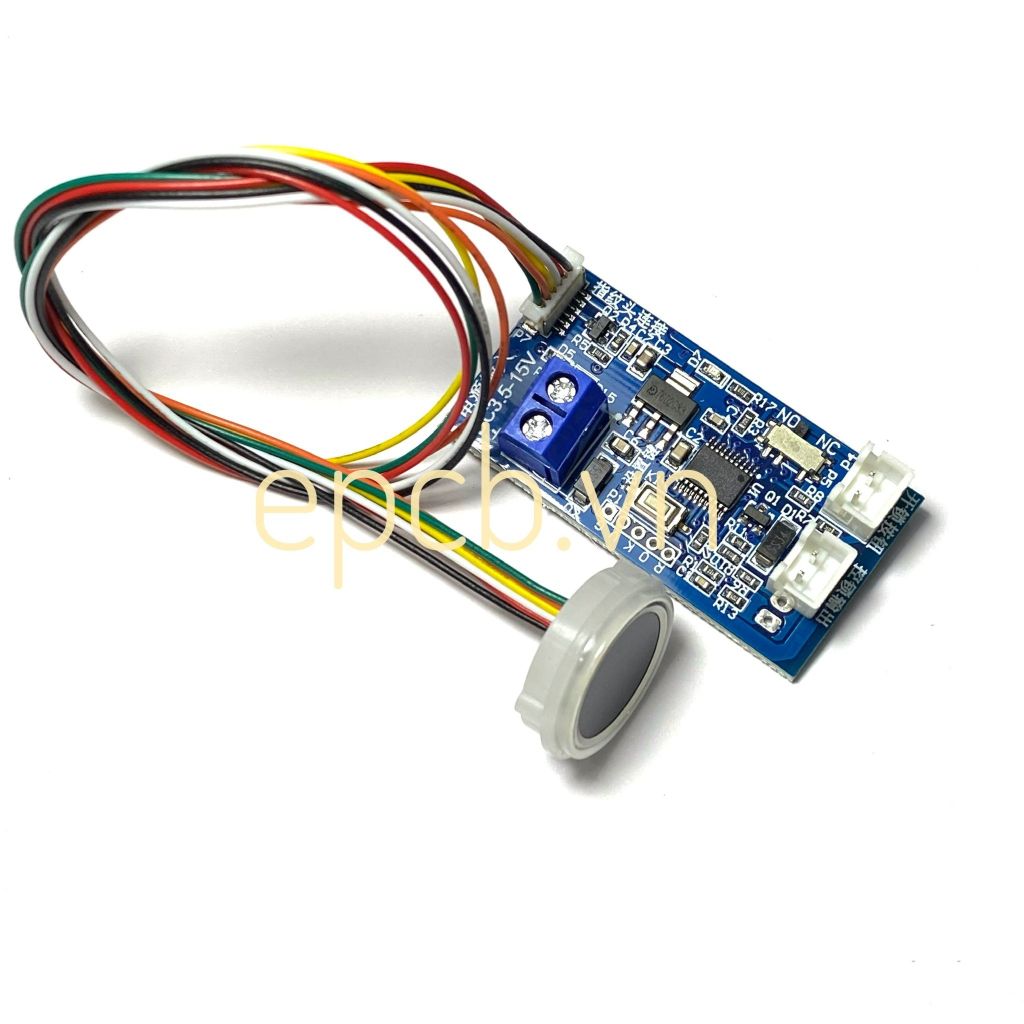

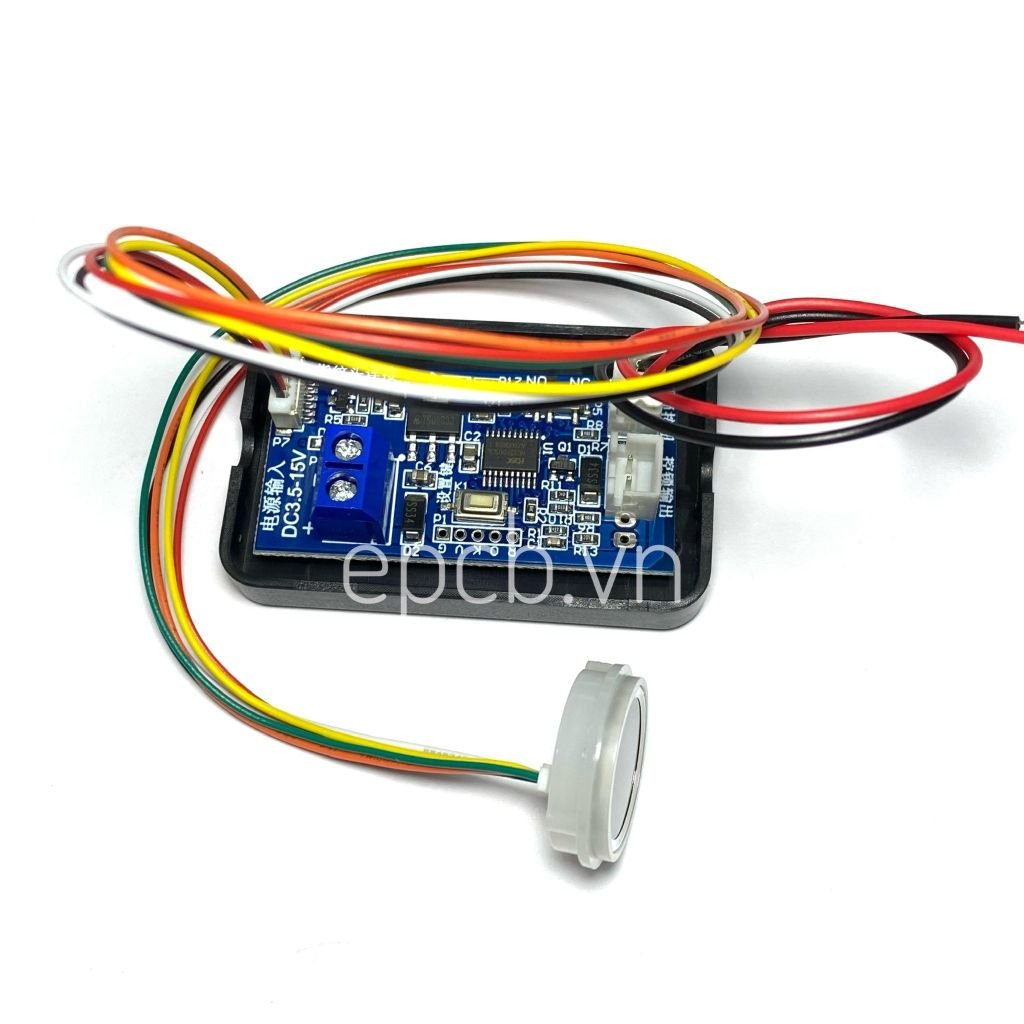

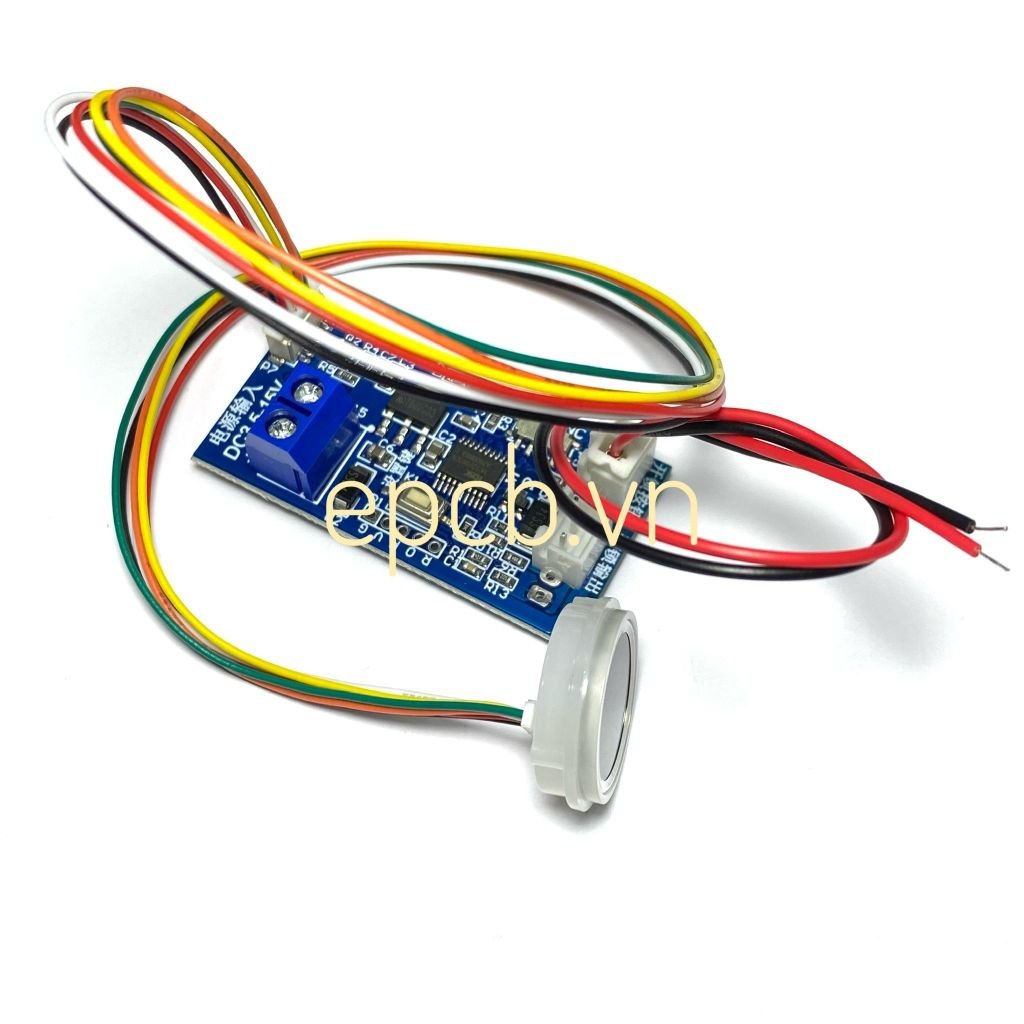

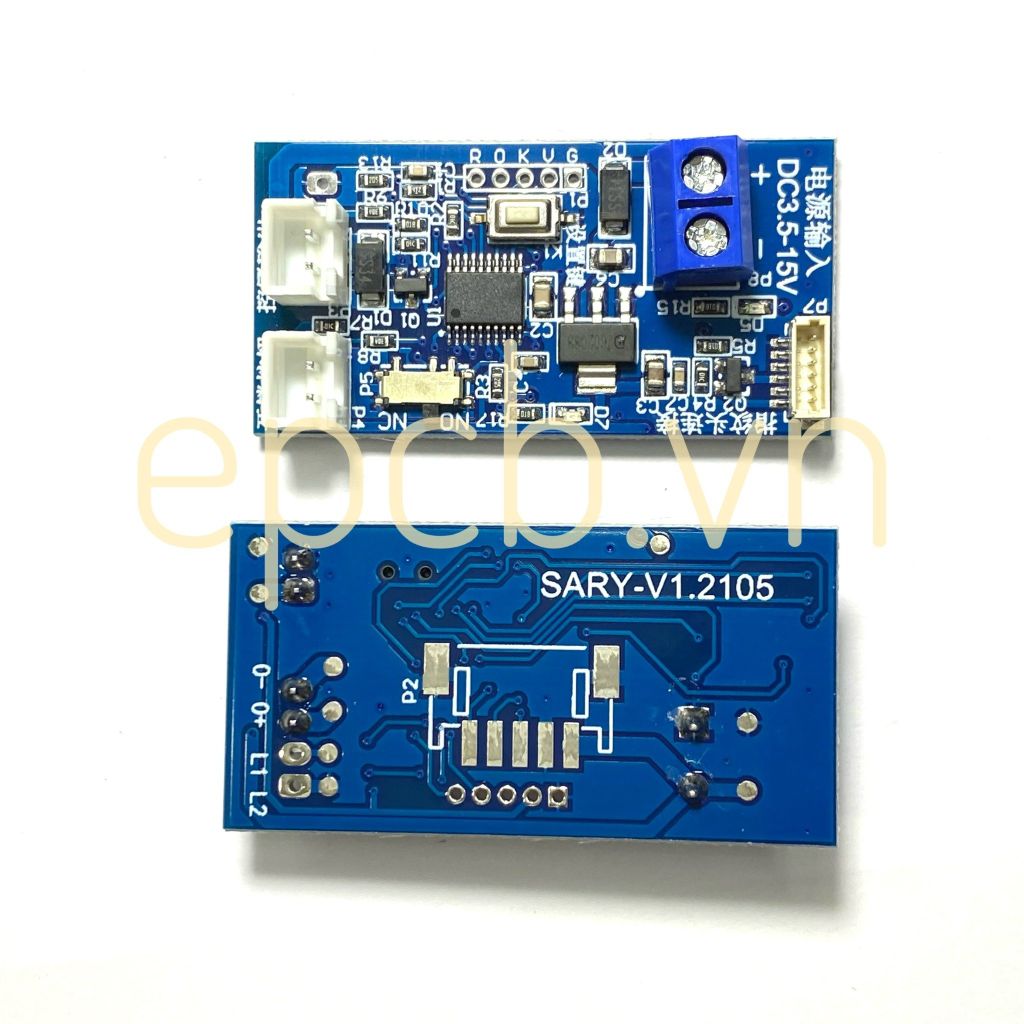

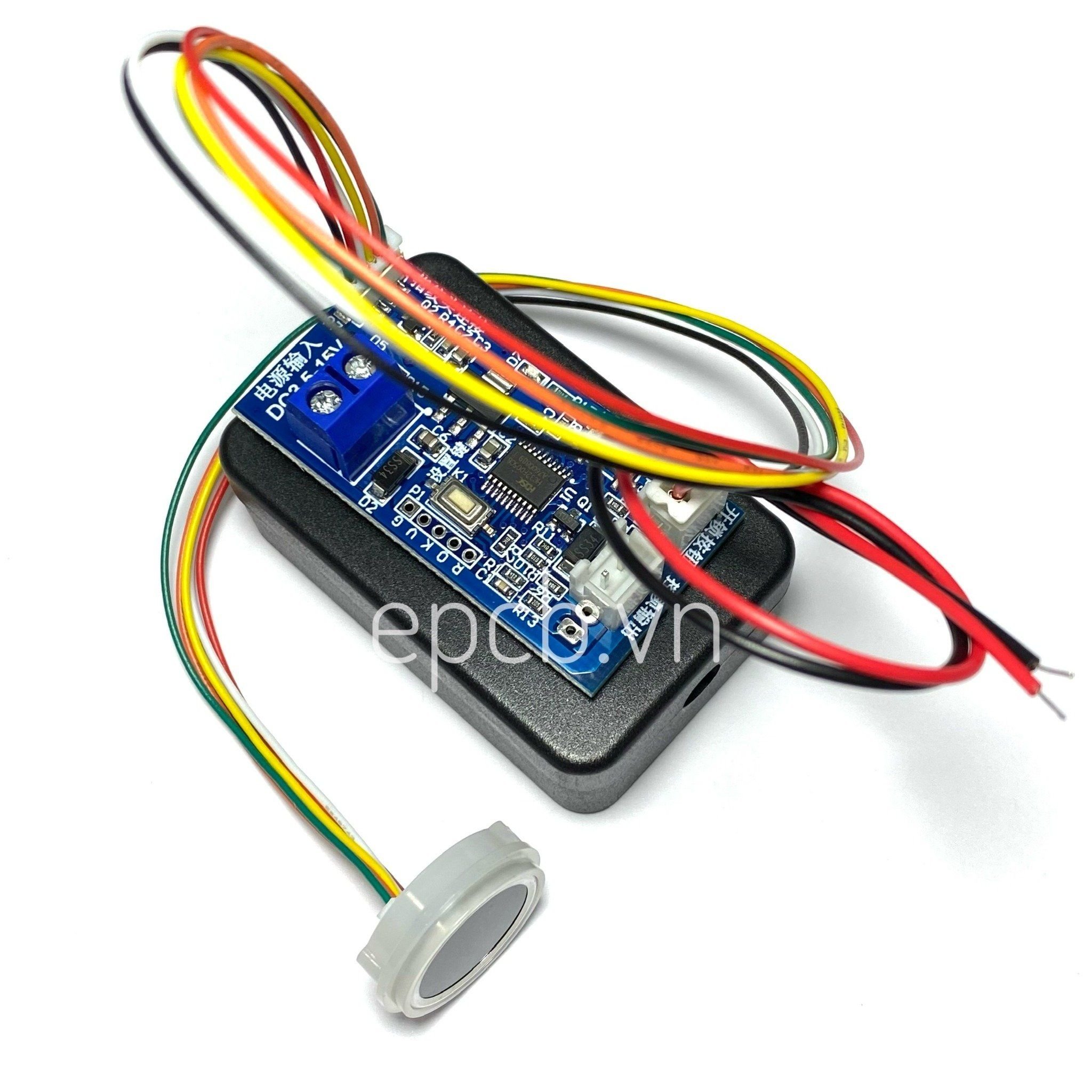

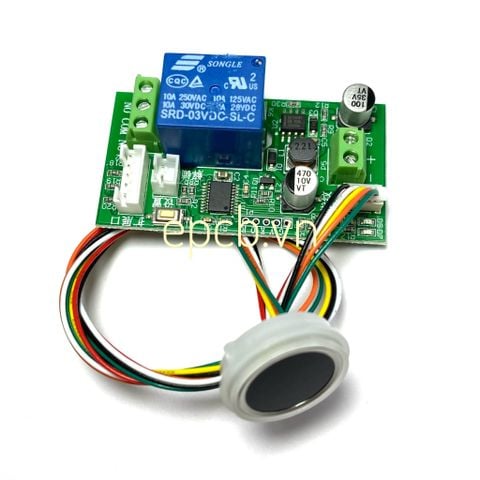

Lưu ý: Bảng điều khiển này không có đầu ra rơ le nên đầu ra của bảng điều khiển này là tín hiệu điện áp, không phải tín hiệu công tắc. Nó phù hợp hơn để điều khiển các tải như khóa điện từ, khóa két sắt và khóa tủ sắt. Bo mạch điều khiển này không có chip điều khiển động cơ, cũng như không thể dùng để điều khiển chuyển động quay thuận và quay ngược của động cơ.

Lưu ý: Dòng điện đầu ra tối đa là 5A

Làm thế nào để ghi lại dấu vân tay của quản trị viên?

Sau khi xác minh vân tay của quản trị viên thành công, hãy nhấn và giữ cảm biến vân tay trong hơn 5 giây. Khi đèn vàng của cảm biến vân tay bật, thả tay ra. Sau khi nhấn bốn lần, đèn xanh của cảm biến vân tay sẽ sáng, cho biết rằng dấu vân tay đã được nhập thành công.

Nếu là lần đầu tiên ghi lại dấu vân tay, bảng điều khiển cần ở trạng thái khôi phục cài đặt gốc (mặc định của nhà sản xuất là khôi phục trạng thái ban đầu), nhấn và giữ một ngón tay bất kỳ trong 5 giây, sau đó thả tay ra khi đèn vàng của đầu thu thập vân tay sáng lên., Bạn có thể vào chế độ đăng ký vân tay quản trị viên, sau khi đăng ký thành công thì chỉ có thể mở khóa vân tay đã đăng ký thành công.

Thông số kĩ thuật:

• Nguồn cấp: DC3.5V-DC15V
• Kích thước: 48 * 25 * 14mm
• Số lượng vân tay lưu trữ: 500 vân tay.
• Thích hợp cho người dùng DIY, được sử dụng trong kiểm soát truy cập, kiểm soát khóa tủ, kiểm soát công nghiệp và các dịp khác.
• Bạn có thể xóa tất cả dấu vân tay của người dùng thông thường hoặc dấu vân tay của người dùng thông thường với một số lượng xác định; bạn cũng có thể khôi phục cài đặt gốc của dấu vân tay bằng một phím.

Hoạt động cơ bản:

1. Nhấn nút để khôi phục cài đặt gốc:

Khi bảng mạch được bật nguồn, tiếp tục nhấn "nút cài đặt" trên bảng mạch trong hơn 10 giây, bạn có thể thấy đèn báo màu đỏ trên bảng mạch sáng lên và mô-đun vân tay bắt đầu sáng màu trắng, sau đó thả "nút cài đặt", vân tay Nếu đèn xanh luôn sáng trong 1 giây nghĩa là xóa thành công; nếu vân tay luôn bật trong 1 giây nghĩa là xóa không thành công. Sau khi khôi phục trạng thái xuất xưởng, hệ thống sẽ xóa toàn bộ thư viện vân tay, lúc này hệ thống đang ở chế độ trình diễn, vân tay nào cũng có thể điều khiển rơ le mở được.

2. Ghi lại dấu vân tay của quản trị viên lần đầu tiên: [Số quản trị viên tối đa là 10]

Khi hệ thống ở trạng thái ban đầu, hãy nhấn bất kỳ ngón tay nào trên cửa sổ vân tay và giữ nó trong khoảng 5 giây mà không buông ra. Đèn vàng của vân tay sẽ sáng. Sau khi bỏ ngón tay ra, đèn vàng sẽ nhấp nháy và thao tác thêm vân tay quản trị viên sẽ được nhập. Bắt đầu nhấn ngón tay, đèn xanh nhạt sẽ sáng khi nhấn ngón tay và đèn vàng sẽ nhấp nháy khi nhấc ngón tay lên. Nhấn liên tục 4 đến 6 lần, đèn xanh sẽ sáng trong khoảng 3 giây, mục nhập vân tay mới thành công; nếu đèn đỏ bật, có nghĩa là nhập không thành công. Đèn vàng tiếp tục nhấp nháy, bạn có thể tiếp tục nhập các dấu vân tay khác, nếu cần kết thúc nhập, khoảng 5 giây không có thao tác nào sẽ tự động thoát ra. Tốt nhất nên ghi thêm một vài dấu vân tay lần đầu để ghi lại dấu vân tay của quản trị viên, thuận tiện cho việc sử dụng sau này. Dấu vân tay đã đăng ký không được phép nhập lại, đèn đỏ sẽ sáng, đăng ký sẽ tự động thoát ra ngoài. Trong quá trình đăng ký vân tay, hãy ấn các cạnh khác nhau của ngón tay, như vậy tỷ lệ nhận dạng vân tay sau khi đăng ký là rất cao. Nếu đèn đỏ nhấp nháy trong quá trình đăng ký, nó sẽ nhắc bạn nhấn bằng các cạnh khác nhau của ngón tay và bạn không thể sử dụng cùng một cạnh mọi lúc.

3. Nhập thêm vân tay quản trị viên:

Bạn phải dùng vân tay của quản trị viên ấn hơn 5 giây và không được thả ra cho đến khi đèn vàng bật sáng, sau khi bỏ ngón tay ra thì đèn vàng nhấp nháy và vào thao tác thêm quản lý vân tay. Quá trình nhập giống như trên.

4. Nhập dấu vân tay của người dùng thông thường: [Số lượng người dùng thông thường tối đa là 490]

Bạn phải sử dụng vân tay quản lý để nhấn hơn 10 giây mà không nhả ra. Đèn vàng lần lượt bật sáng, đèn hồng bật sáng rồi bỏ ngón tay ra. Đèn hồng bắt đầu nhấp nháy và bắt đầu thao tác thêm dấu vân tay của người dùng thông thường. Quá trình nhập giống như trên.

5. Xóa tất cả các dấu vân tay:

Bạn phải nhấn vân tay của quản trị viên trong hơn 15 giây mà không được nhả ra. Đèn vàng bật sáng và đèn hồng bật sáng. Sau khi đèn vàng bật lần thứ hai, bỏ ngón tay ra và đèn vàng nhấp nháy để vào thao tác xóa tất cả các dấu vân tay. Lúc này dùng ngón tay ấn lại lần nữa, đèn xanh sáng khoảng 3 giây là đã xóa hết dấu vân tay thành công, lúc này hệ thống được khôi phục về cài đặt gốc, vân tay nào cũng có thể bật tiếp sức.

6. Một chìa khóa để mở khóa:

Chức năng mở khóa bằng một chìa khóa chủ yếu được sử dụng trong kiểm soát ra vào, và rất tiện lợi khi mở cửa bằng một chìa khóa trong nhà. Kết nối nút cơ học với "nút mở khóa" của bảng mạch. Sau khi nhấn nút một lần (tương đương với kết nối ngắn giao diện), đầu ra của khóa điều khiển sẽ được điều khiển tự động và rơ le có thể được điều khiển mà không cần xác minh dấu vân tay.

Lựa chọn chế độ:

Chế độ 1:

Khi bảng mạch được bật nguồn, sau khi nhấn "nút đặt" trên bảng mạch, đèn báo màu xanh trên bảng mạch sẽ nhấp nháy và số lần nhấp nháy biểu thị các chế độ đầu ra rơle khác nhau. Sau khi nhấn lại nút, số lần nhấp nháy sẽ thay đổi theo chu kỳ từ 1 đến 2 đến 3.

Đèn màu xanh lam nhấp nháy một lần: nó thể hiện đầu ra tự khóa của rơ le. Sau mỗi lần mở khóa thành công, hãy thay đổi độ mở dài và đóng dài của rơ le.

Đèn màu xanh lam nhấp nháy hai lần: đại diện cho đầu ra chạy bộ tiếp sức. Sau mỗi lần mở khóa thành công, rơ le sẽ tự động tắt sau khi bật 1 giây. Thời gian chạy bộ mặc định của nhà sản xuất là 1 giây và người dùng có thể tự điều chỉnh thời gian chạy bộ khác.

Đèn màu xanh lam nhấp nháy trong ba giây: nó thể hiện đầu ra đánh lửa của rơle. Mỗi lần mở khóa thành công thì rơ le được bật, nếu giữ ngón tay lúc này thì rơ le cũng bật cho đến khi thả ngón tay ra thì rơ le sẽ tắt. (Thích hợp cho đánh lửa ô tô và xe máy)

Chế độ 2: [thời gian mặc định của nhà sản xuất là 1 giây]

Nhấn và giữ "nút đặt" trên bảng mạch trước, sau đó bật nguồn đầu vào bảng mạch, đợi đèn báo màu xanh và đỏ trên bảng mạch tắt, sau đó thả "nút cài đặt". Sau đó nhấn "nút cài đặt" một lần nữa, bạn có thể thấy đèn báo màu đỏ bắt đầu nhấp nháy, và số lần nhấp nháy biểu thị thời gian định giờ tương ứng. Sau khi nhấn lại "nút Cài đặt" thì số lần nháy tăng lên, lúc này dùng ngón tay ấn vào dấu vân tay, sau khi xác minh thành công thì thời gian chạy bộ sẽ tự động được lưu lại, không bị mất sau khi có nguồn. tắt.

1 nhấp nháy biểu thị thời gian 300 mili giây; 2 nhấp nháy trong 600 mili giây; 3 nhấp nháy trong 1 giây; 4 nhấp nháy trong 2 giây; 5 nhấp nháy trong 3 giây; 6 nhấp nháy trong 4 giây; nhấp nháy 7 Thời gian biểu thị thời gian 5 giây; 8 nhấp nháy 10 giây cho thời gian; 9 lần nhấp nháy đại diện cho 60 giây thời gian; 10 lần nhấp nháy đại diện cho 15 phút thời gian;

Đầu ra thường mở và thường đóng của khóa điều khiển:

Khóa điều khiển có thể là đầu ra thường mở hoặc thường đóng, người dùng có thể lựa chọn hai chế độ này tùy theo các dịp sử dụng khác nhau. Công tắc bật tắt NO trên bảng điều khiển là viết tắt của đầu ra thường mở và NC là viết tắt của đầu ra thường đóng. (Mặc định của nhà sản xuất là KHÔNG có đầu ra thường mở)
