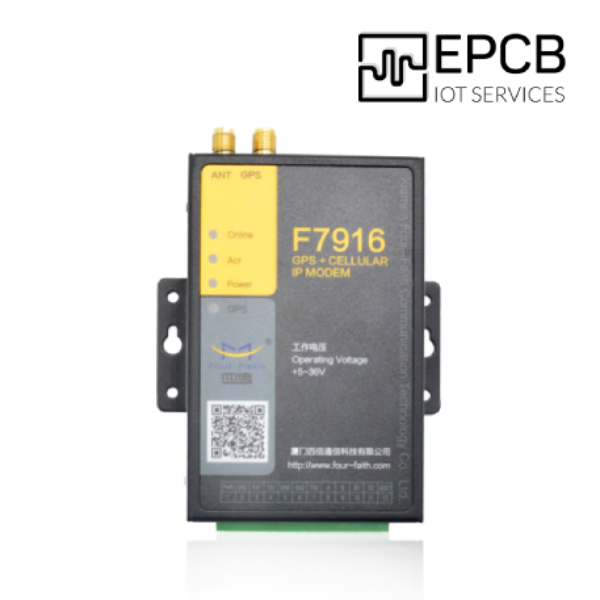

Industrial GPS LTE Modem F7916 là một loại thiết bị đầu cuối cung cấp chức năng truyền dữ liệu và chức năng GPS bằng mạng di động.
Nó sử dụng CPU 32 bit công nghiệp công suất cao và hệ điều hành thời gian thực. Hỗ trợ cổng RS232 và RS485 (hoặc RS422) có thể kết nối thiết bị với mạng di động một cách thuận tiện và minh bạch, cho phép kết nối nhanh các thiết bị truyền thông nối tiếp với cấu hình cơ bản. Nó có hiệu suất tiêu thụ điện năng thấp, mức tiêu thụ điện năng có thể thấp hơn 5mA@12VDC. Nó có kênh I/O, ADC.
Nó đã được sử dụng rộng rãi trong các lĩnh vực M2M, như giao thông thông minh, lưới điện thông minh, tự động hóa công nghiệp, giám sát từ xa, tài chính, POS, cấp nước, bảo vệ môi trường, bưu điện, thời tiết, v.v.
Thiết kế cho ứng dụng công nghiệp Industrial GPS LTE Modem F7916
- Mô-đun 4G công nghiệp hiệu suất cao
- CPU 32 bit công nghiệp hiệu suất cao
- Mô-đun GPS công nghiệp hiệu suất cao
- Tiêu thụ điện năng thấp, có chế độ ngủ giảm tiêu thụ điện.
- Vỏ: sắt, cấp bảo vệ IP30
- Điện áp cung cấp: DC 5 ~ 36V
Tính ổn định và độ tin cậy cao Industrial GPS LTE Modem F7916
- Hỗ trợ phần cứng và phần mềm WDT
- Hỗ trợ cơ chế tự động khôi phục, bao gồm phát hiện trực tuyến, tự động kết nối lại khi ngoại tuyến để luôn trực tuyến
- Cổng RS232/RS485/RS422: Bảo vệ ESD 15KV
- Cổng SIM/UIM: Bảo vệ ESD 15KV
- Cổng nguồn: Bảo vệ điện áp ngược và quá áp
- Cổng ăng-ten: Chống sét (tùy chọn)
Tiêu chuẩn và tiện lợi Industrial GPS LTE Modem F7916
- Áp dụng giao diện khối thiết bị đầu cuối, thuận tiện cho ứng dụng công nghiệp
- Hỗ trợ 2 cổng chuẩn RS232 và 1 RS485 có thể kết nối trực tiếp với các thiết bị nối tiếp
- Giao diện RS232 mức logic TTL có thể được tùy chỉnh
- Hỗ trợ chế độ tự động chuyển sang trạng thái liên lạc khi được cấp nguồn
- Cung cấp phần mềm quản lý từ xa
- Hỗ trợ nhiều chế độ làm việc
- Giao diện cấu hình và bảo trì thuận tiện
Hiệu suất cao Industrial GPS LTE Modem F7916
- Hỗ trợ máy chủ TCP và hỗ trợ kết nối nhiều máy khách TCP (tùy chọn)
- Hỗ trợ trung tâm dữ liệu kép, một trung tâm chính và một trung tâm dự phòng khác
- Cung cấp 2 kênh I/O, 2 kênh đầu ra sóng xung tương thích, 2 đầu vào analog và 2 bộ đếm xung đầu vào
- Hỗ trợ nhiều trung tâm dữ liệu và nó có thể hỗ trợ 5 trung tâm dữ liệu cùng một lúc
- Hỗ trợ nhiều cách kích hoạt trực tuyến, bao gồm SMS, chuông và dữ liệu. Hỗ trợ ngắt kết nối liên kết khi hết thời gian
- Hỗ trợ tên miền động (DDNS) và truy cập IP vào trung tâm dữ liệu
- Thiết kế với ngăn xếp giao thức TCP/IP tiêu chuẩn
- Hỗ trợ APN/VPDN
- Hỗ trợ chức năng truyền dữ liệu và chức năng định vị GPS
Thông số kỹ thuật Industrial GPS LTE Modem F7916
F7916-TL GPS+TDD-LTE IP MODEM
Standard and Band | LTE TDD 2600/1900/2300MHz(Band 38/39/40), 800/1400/1800MHz(Band 27/61/62)(optional) TD-SCDMA 2010/1900MHz(A/F frequency band, Band 34/39) GSM /GPRS/EDGE 900/1800/1900MHz |
Bandwidth | LTE TDD: Download speed 61Mbps, Upload speed 18Mbps TD-HSPA+: Download speed 4.2Mbps, Upload speed 2.2Mbps TD-HSPA: Download speed 2.2Mbps, Upload speed 2.2Mbps |
TX power | <23dBm |
RX sensitivity | <-97dBm |
F7916-FL GPS+FDD-LTE IP MODEM
Standard and Band | LTE FDD 2600/2100/1800/900/800MHz, 700/1700/2100MHz(optional) DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/900/2100MHz, 800/850/1900/2100MHz(optional) EDGE/GPRS/GSM 850/900/1800/1900MHz GPRS CLASS 10 GPRS CLASS 12 |
Bandwidth | LTE FDD: Download speed 100Mbps, Upload speed 50Mbps DC-HSPA+: Download speed 42Mbps, Upload speed 5.76Mbps HSPA+: Download speed 21Mbps, Upload speed 5.76Mbps HSDPA: Download speed 7.2Mbps, HSUPA: Upload speed 5.76Mbps UMTS: 384Kbps |
TX power | <23dBm |
RX sensitivity | <-93.3dBm |
F7916-FL GPS+FDD-LTE IP MODEM
Standard and Band | LTE FDD,LTE TDD,EVDO,WCDMA,TD-SCDMA,CDMA1X,GPRS/EDGE |
Bandwidth | LTE FDD: Download speed 100Mbps, Upload speed 50Mbps LTE TDD: Download speed 61Mbps, Upload speed 18Mbps DC-HSPA+: Download speed 42Mbps, Upload speed 5.76Mbps TD-HSPA+: Download speed 4.2Mbps, Upload speed 2.2Mbps EVDO Rev. A: Download speed 3.1Mbps, Upload speed 1.8Mbps |
TX power | <23dBm |
RX sensitivity | <-93.3dBm |
GPS Specification
Item | Content |
GPS Module | Industrial GPS Module |
Receiver Type | 50-Channel GPS L1（1575.42MHz）C/A Code SBAS：WAAS，EGNOS，MSAS，GAGAN Compatible：GALILEO |
Maximum Navigation Update Rate | 4Hz |
Horizontal position accuracy | Autonomous：2.5m CPE SBAS：2.0m CPE |
Time-To-First -Fix | Cold Start(Autonomous)：29S Warm Start(Autonomous)：29S Aided Starts：<1S Hot Starts(Autonomous)：<1S |
Sensitivity | Tracking & Navigation：-160dBm Reacquisition：-160dBm Cold Start(Autonomous)：-144dBm |
Timing Accuracy | RMS：30ns 99%：<60ns Granularity：21ns |
Time Pulse Frequency | Configurable 0.25Hz to 1000Hz |
Hardware System
Item | Content |
CPU | Industrial 32 bits CPU |
FLASH | 512KB (Extendable) |
SRAM | 256KB |
Interface Type
Item | Content |
Serial | 2 RS232 port and 1 RS485(or RS422) port, 15KV ESD protection Data bits: 5, 6 ,7, 8 Stop bits: 1, 1.5, 2 Parity: none, even, odd, space, mark Baud rate: 1200~230400 bps (110~600 bps optional) |
Indicator | “Power”, “ACT”, “Online”,”GPS” |
Antenna | Cellular: Standard SMA female interface, 50 ohm, lighting protection(optional) GPS: Standard SMA female interface, 50 ohm, lighting protection(optional) |
SIM/UIM | Standard 3V/1.8V user card interface, 15KV ESD protection |
Power | Terminal block interface, reverse-voltage and overvoltage protection |
Power Input
Item | Content |
Standard Power | DC 12V/0.5A |
Power Range | DC 5~36V |
Physical Characteristics
Item | Content |
Housing | Iron, providing IP30 protection |
Dimensions | 91×58.5×22 mm |
Weight | 205g |
Environmental Limits
Item | Content |
Operating Temperature | -35~+75ºC (-22~+167℉) |
Storage Temperature | -40~+85ºC (-40~+185℉) |
Operating Humidity | 95% (unfreezing) |
