Trong sản xuất công nghiệp, việc điều khiển các thiết bị thường được tổ chức theo dạng tủ điện. Dễ bắt gặp nhất là sẽ có một màn hình HMI, bên trong sẽ là một bộ PLC là bộ điều khiển chính, sau đó sẽ kết nối với các khí cụ điện khác, kết nối với các cảm biến bên ngoài để phục vụ một quy trình sản xuất nào đó.

Việc xây dựng một hệ thống như vậy sẽ có những hạn chế như sau:

Chi phí triển khai lớn, nhất là các bộ PLC thường có kinh phí cao.
Khó bảo mật được chương trình PLC.
Kích thước tương đối lớn đối với một số ứng dụng yêu cầu nhỏ gọn, linh động.
Việc kết nối cloud để xây dựng hệ thống giám sát online trở nên khó khăn vì thường các bộ PLC chỉ hỗ trợ hoạt động trong mạng nội bộ (local), muốn triển khai thường phải lắp thêm một bộ Gateway trung gian.

Trước những yêu cầu đó, EPCB cung cấp giải pháp tôi ưu hóa hệ thống điều khiển này với các thành phần như sau:

Màn hình HMI công nghiệp có giao tiếp RS485.
Board mạch vi điều khiển: có tích hợp cổng giao tiếp RS485 để kết nối với màn hình và các cổng giao tiếp ngoại vi khác phù hợp với ứng dụng cụ thể.

Với ý tưởng này, HMI sẽ đóng vai trò là Slave trong mạng Modbus RTU, mạch vi điều khiển sẽ là Master. Master sẽ liên tục đọc sự thay đổi của tín hiệu điều khiển (nếu có) từ HMI cũng như cảm biến, nút nhấn,...và chuyển tín hiệu điều khiển này đến các thiết bị khác.

Giải pháp tối ưu điều khiển thiết bị công nghiệp

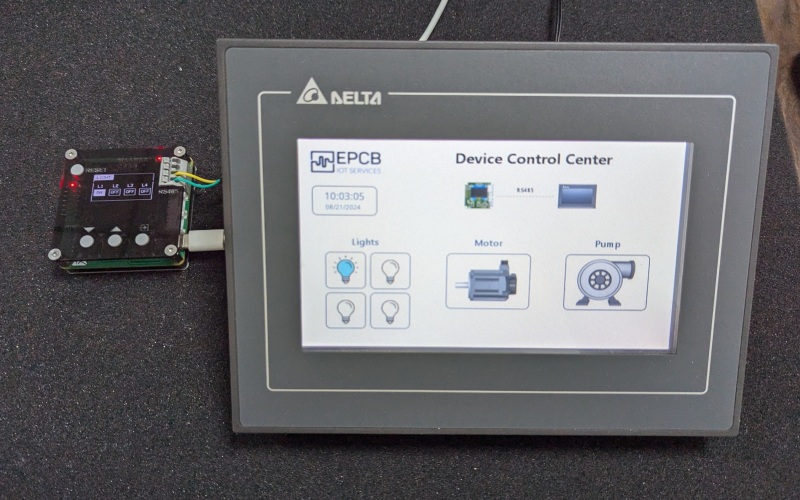

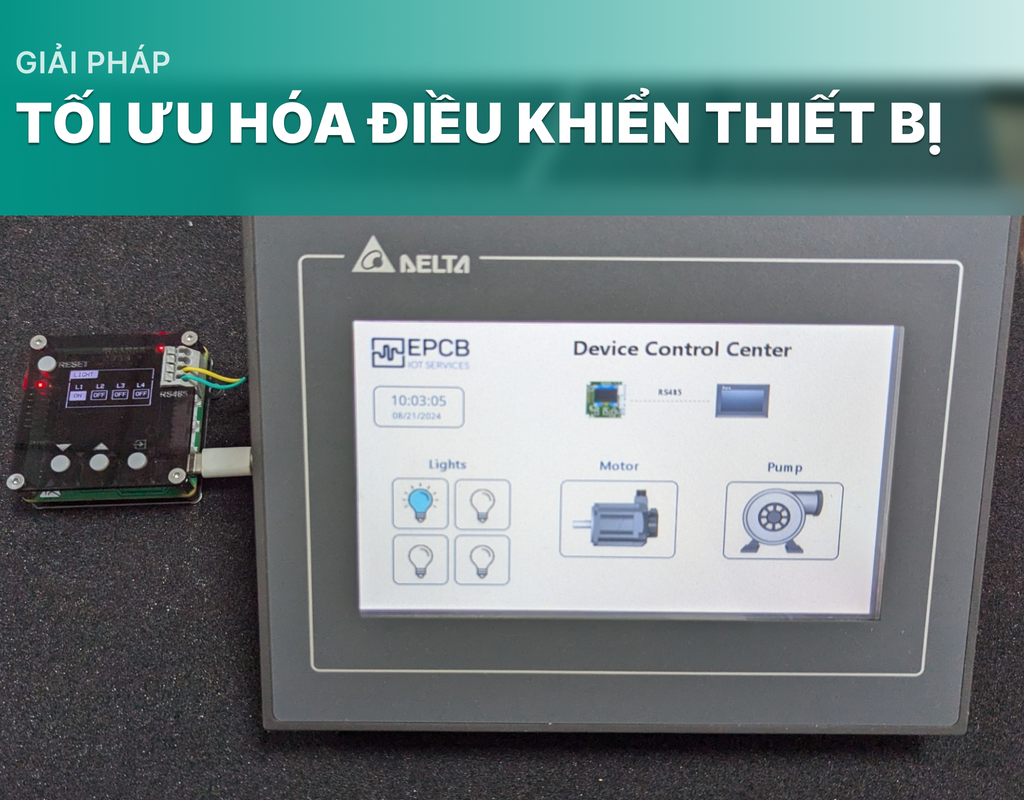

Với ứng dụng mẫu dưới đây sử dụng một màn hình HMI Delta DOP-107-BV và bộ kit thực hành Ak Embedded Base Kit (được thiết kế trên vi điều khiển STM32L151C8T6) để hiện thực hóa ý tưởng trên.

Giải pháp tối ưu điều khiển thiết bị công nghiệp

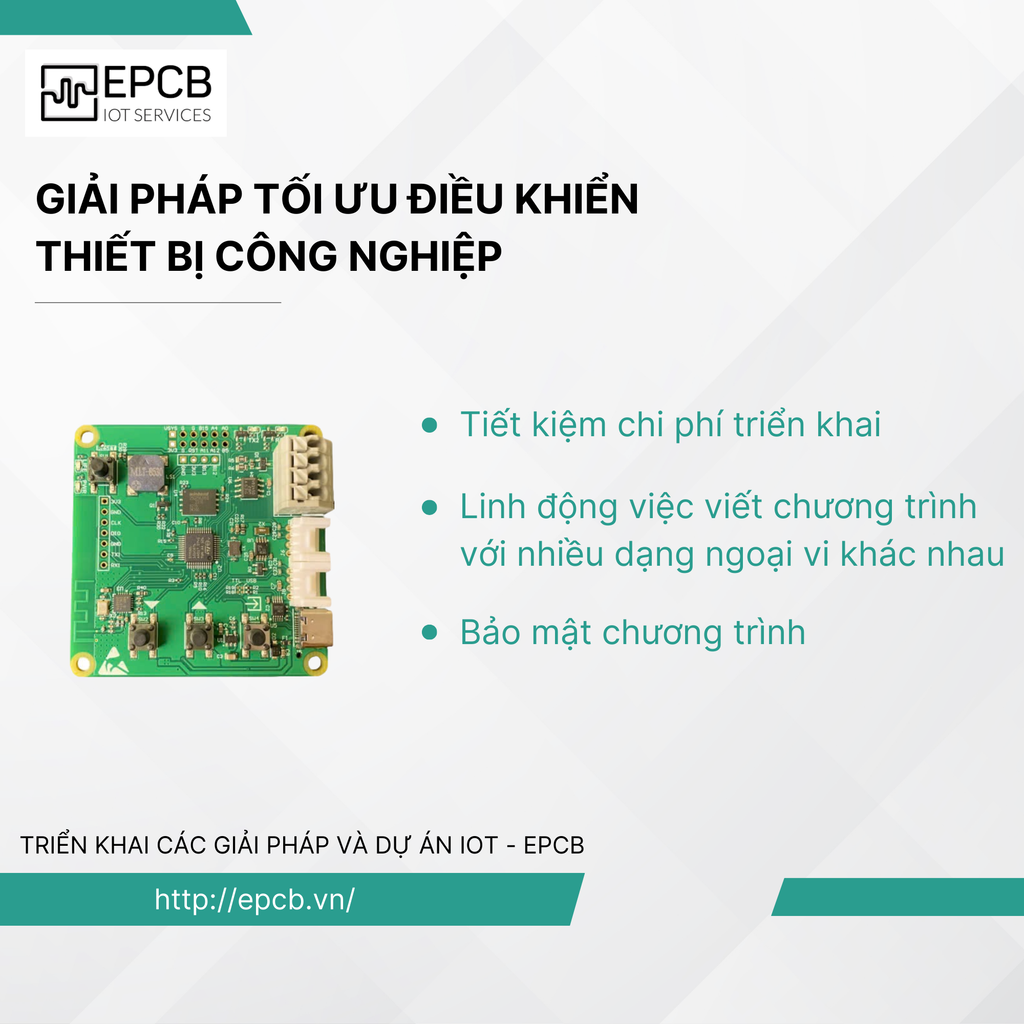

Lợi ích khi triển khai giải pháp

Việc thay thế các hệ thống PLC truyền thống bằng ứng dụng này sẽ giúp tối ưu hóa quá trình điều khiển như sau:

Tiết kiệm chi phí khi triển khai ứng dụng, vì chi phí để thiết kế mạch điều khiển sử dụng vi điều khiển (MCU) sẽ tiết kiệm hơn nhiều. Việc bảo trì, thay thế cũng dễ dàng và tiết kiệm chi phí.
Việc thiết kế chương trình cho vi điều khiển cũng bảo mật và khó bị sao chép hơn so với PLC.
Viết chương trình sẽ linh động hơn phù hợp cho các logic xử lý phức tạp, tốc độ xử lý của MCU cũng cao hơn.
Thiết kế được nhiều ứng dụng khác nhau, từ việc điều khiển các thiết bị trong dây truyền sản xuất, đến các bộ Data logger hoặc các ứng dụng cần Online Cloud,... thì sẽ được tùy chỉnh cho phù hợp với ứng dụng của khách hàng trong khâu thiết kế Schematic - PCB.
