Trong bối cảnh chuyển đổi số 4.0, các hệ thống hạ tầng như trung tâm dữ liệu, phòng server, hệ thống HVAC, nhà máy hay bệnh viện ngày càng chú trọng vào yếu tố vận hành liên tục và ổn định, từ đó nâng cao được hiệu suất làm việc và giảm chi phí hao hụt. Tuy nhiên, rò rỉ chất lỏng (nước, axit, hóa chất) lại là một trong những rủi ro âm thầm nhưng cực kỳ nguy hiểm, có thể gây hư hỏng thiết bị, gián đoạn hoạt động và tổn thất lớn về tài chính. Không chỉ vậy, nhiều sự cố rò rỉ khó phát hiện bằng mắt thường hoặc trong các môi trường đặc thù không thể giám sát trực tiếp, chỉ được nhận biết khi đã gây hậu quả nghiêm trọng. Đồng thời, việc giám sát thủ công thiếu tính liên tục, không kịp thời cảnh báo, trong khi yêu cầu vận hành hiện đại đòi hỏi khả năng theo dõi 24/7, phản ứng nhanh và chính xác. Điều này đặt ra nhu cầu cấp thiết về một giải pháp giám sát thông minh, tự động và đáng tin cậy. Dựa trên kinh nghiệm triển khai thực tế, EPCB đã phát triển giải pháp giám sát phát hiện rò rỉ chất lỏng nhằm cung cấp cho doanh nghiệp một công cụ hiệu quả để giám sát và vận hành hệ thống một cách chủ động, linh hoạt và phù hợp với nhiều mô hình khác nhau.

Trong môi trường công nghiệp và hạ tầng kỹ thuật hiện đại, các sự cố rò rỉ nước, axit hoặc hóa chất luôn tiềm ẩn nguy cơ gây thiệt hại nghiêm trọng cho hệ thống vận hành. Đặc biệt tại các khu vực nhạy cảm như phòng server, tủ điện, trung tâm dữ liệu hay dây chuyền sản xuất, chỉ một lượng nhỏ chất lỏng cũng có thể dẫn đến chập cháy thiết bị, ăn mòn linh kiện hoặc làm gián đoạn toàn bộ hoạt động.

Một trong những thách thức lớn nhất của sự cố rò rỉ là tính “âm thầm” và khó phát hiện. Nhiều trường hợp rò rỉ xảy ra bên dưới sàn nâng, trong máng cáp hoặc khu vực khuất tầm nhìn nên không thể nhận biết bằng quan sát thông thường. Khi sự cố được phát hiện, thiệt hại thường đã lan rộng, gây downtime kéo dài, ảnh hưởng trực tiếp đến năng suất vận hành và phát sinh chi phí sửa chữa lớn.

Ngoài thiệt hại về thiết bị, rò rỉ hóa chất còn tiềm ẩn nguy cơ mất an toàn lao động, ảnh hưởng đến sức khỏe con người và làm gia tăng rủi ro về môi trường cũng như tuân thủ an toàn trong doanh nghiệp. Trong các hệ thống HVAC (Heating, Ventilation and Air Conditioning), hiện tượng rò rỉ nước ngưng tụ, rò rỉ đường ống nước lạnh hoặc sự cố tại dàn lạnh cũng có thể gây ẩm ướt cục bộ, dẫn đến chập điện, giảm hiệu suất trao đổi nhiệt và tạo điều kiện cho ăn mòn hoặc nấm mốc phát triển, đặc biệt nguy hiểm khi xảy ra âm thầm trong các khu vực kỹ thuật kín.

Sơ đồ bố trí mẫu các điểm đo rời rạc

Hệ thống giám sát rò rỉ chất lỏng được thiết kế nhằm phát hiện sớm và xử lý kịp thời các nguy cơ trước khi sự cố trở nên nghiêm trọng. Thông qua các cảm biến thông minh hoạt động liên tục 24/7, hệ thống có khả năng nhận diện ngay khi xuất hiện dấu hiệu rò rỉ, kể cả ở những khu vực khó quan sát.

Ngay khi phát hiện bất thường, hệ thống sẽ gửi cảnh báo tức thời qua nhiều kênh như dashboard giám sát, ứng dụng di động hoặc SMS. Điều này giúp đội ngũ vận hành nhanh chóng xác định vị trí xảy ra sự cố và đưa ra phương án xử lý kịp thời, hạn chế tối đa nguy cơ hư hỏng thiết bị và gián đoạn hoạt động. Đồng thời, trong các hệ thống kỹ thuật như HVAC, dữ liệu cảnh báo cũng giúp phát hiện sớm các bất thường liên quan đến ngưng tụ, rò rỉ đường ống hoặc sự cố thoát nước, từ đó tránh ảnh hưởng lan rộng đến môi trường vận hành xung quanh.

Bên cạnh khả năng cảnh báo thời gian thực, hệ thống còn hỗ trợ thu thập và phân tích dữ liệu liên tục, giúp doanh nghiệp theo dõi xu hướng vận hành, đánh giá nguy cơ tiềm ẩn và chủ động triển khai các biện pháp phòng ngừa. Nhờ đó, doanh nghiệp có thể giảm thiểu chi phí bảo trì, hạn chế downtime và nâng cao độ an toàn cho toàn bộ hệ thống vận hành.

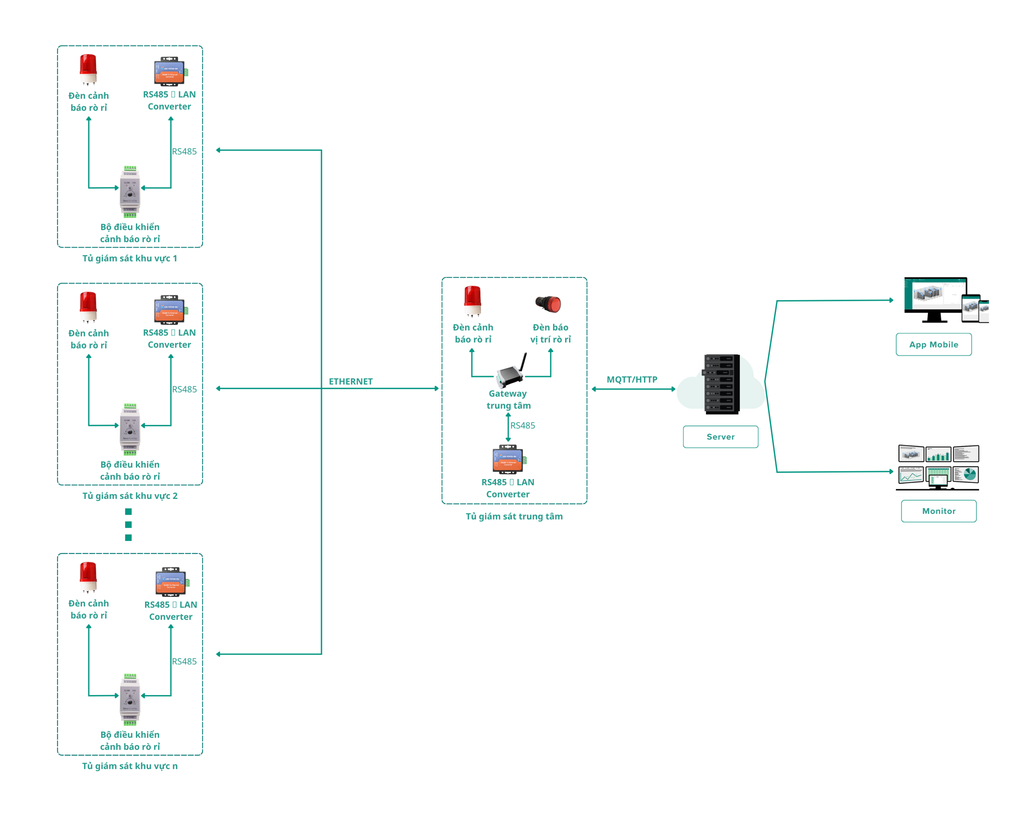

Sơ đồ tổng quát hệ thống giám sát

Giải pháp được xây dựng theo mô hình IoT với cấu trúc gồm nhiều lớp, đảm bảo khả năng thu thập, truyền tải và xử lý dữ liệu một cách liên tục và ổn định. Hệ thống được thiết kế với các thành phần chính như sau:

Nền tảng giám sát trực tuyến EPCB Cloud: Đây là hệ thống trung tâm bao gồm server giám sát tập trung và portal quản lý, cho phép hiển thị dữ liệu theo thời gian thực cũng như truy xuất dữ liệu lịch sử một cách linh hoạt. Nền tảng hỗ trợ nhiều hình thức cảnh báo sự cố như email, Telegram, SMS/Call, đồng thời cung cấp các công cụ trực quan hóa dữ liệu dưới dạng bảng và biểu đồ. Ngoài ra, hệ thống cũng có thể được triển khai on-premise tại server nội bộ của doanh nghiệp nhằm đáp ứng các yêu cầu cao về bảo mật.

Industrial IoT Gateway EPCB-IEC-ESP32: Đóng vai trò là “bộ não” của toàn hệ thống, gateway được thiết kế chuyên biệt cho môi trường công nghiệp với độ ổn định và độ tin cậy cao. Thiết bị có khả năng thu thập dữ liệu từ các điểm đo (node) tại hiện trường, sau đó truyền tải lên nền tảng đám mây một cách nhanh chóng. Bên cạnh đó, gateway còn hỗ trợ điều khiển thiết bị từ xa theo nhu cầu vận hành thực tế.

Dây cảm biến rò rỉ và bộ phát hiện cảnh báo: Các thiết bị có vai trò then chốt trong hệ thống giám sát rò rỉ chất lỏng. Các dây cảm biến được lắp đặt trực tiếp tại những khu vực cần giám sát, cho phép phát hiện sớm sự xuất hiện của chất lỏng rò rỉ. Bộ điều khiển cảnh báo được bố trí tại các vị trí trung gian, đóng vai trò tiếp nhận và xử lý tín hiệu từ cảm biến. Khi xảy ra sự cố rò rỉ, tín hiệu từ dây cảm biến sẽ được truyền về bộ điều khiển, kích hoạt cơ chế cảnh báo ngay lập tức thông qua còi tích hợp hoặc hệ thống còi – đèn cảnh báo bên ngoài. Đồng thời, hệ thống có thể tự động điều khiển van điện từ (nếu được tích hợp) để ngắt dòng chảy tại khu vực xảy ra rò rỉ, giúp hạn chế thiệt hại và đảm bảo an toàn vận hành.

Các tủ giám sát tại khu vực: Tại vị trí giám sát, các dây rò rỉ sẽ được bố trí dưới sàn nhà hoặc trong máng dưới đường ống chất lỏng, sau đó nối về bộ điều khiển cảnh báo rò rỉ. Tại đây khi có sự cố rò rỉ  chất lỏng xảy ra, bộ điều khiển sẽ gửi tín hiệu về tủ trung tâm đồng thời phát ra cảnh báo tức thời ngay tại vị trí đó.

Tủ giám sát trung tâm: Được bố trí tại phòng điều hành hoặc khu vực quản lý, tủ giám sát tập trung sẽ thông báo cho người quản lý vị trí xảy ra sự cố thông qua các đèn báo vị trí. Khi xảy ra sự cố, hệ thống có thể kích hoạt cảnh báo ngay lập tức, giúp người vận hành kịp thời phát hiện và xử lý.

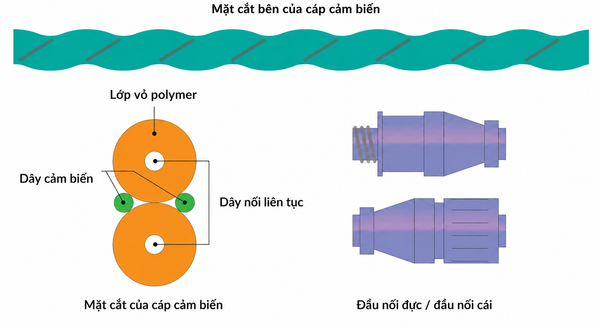

Cấu tạo của dây cảm biến rò rỉ nước

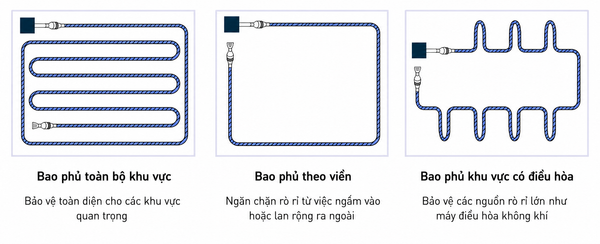

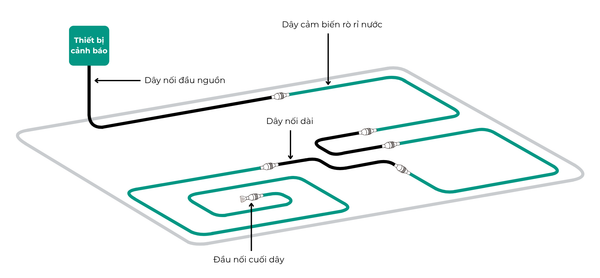

Các phương pháp bố trí dây cảm biến

Ưu điểm của hệ thống giám sát rò rỉ chất lỏng:

• Phát hiện sớm và cảnh báo chính xác các sự cố rò rỉ ngay từ giai đoạn đầu, giúp ngăn ngừa thiệt hại cho thiết bị, hệ thống và hoạt động vận hành trước khi sự cố lan rộng.
• Giám sát tự động 24/7 kết hợp công nghệ IoT và nền tảng số, cho phép cảnh báo tức thời, quản lý tập trung và nâng cao độ tin cậy mà không phụ thuộc vào con người.
• Giám sát thời gian thực thông qua dữ liệu cảm biến liên tục, hỗ trợ chuyển đổi từ bảo trì bị động sang bảo trì chủ động, đồng thời tối ưu chi phí vận hành và giảm downtime.
• Thiết kế module linh hoạt, dễ dàng mở rộng và tích hợp với BMS, SCADA hoặc các hệ thống giám sát hiện có mà không cần thay đổi hạ tầng tổng thể.
• Dashboard hiện đại và trực quan cùng khả năng lưu trữ lịch sử sự cố, hỗ trợ phân tích nguyên nhân gốc rễ, nâng cao an toàn vận hành và đáp ứng các tiêu chuẩn công nghiệp quan trọng.

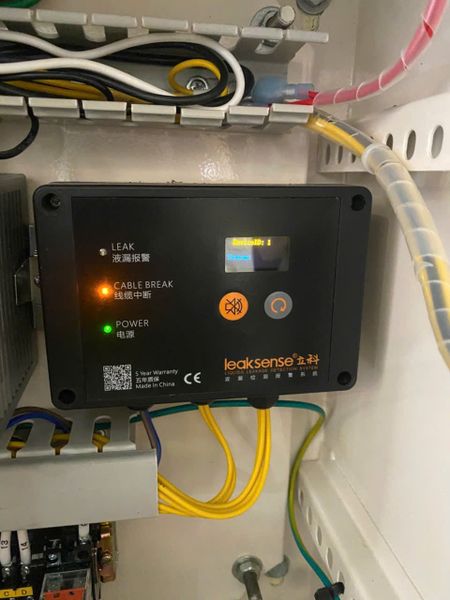

Một số ảnh thực tế

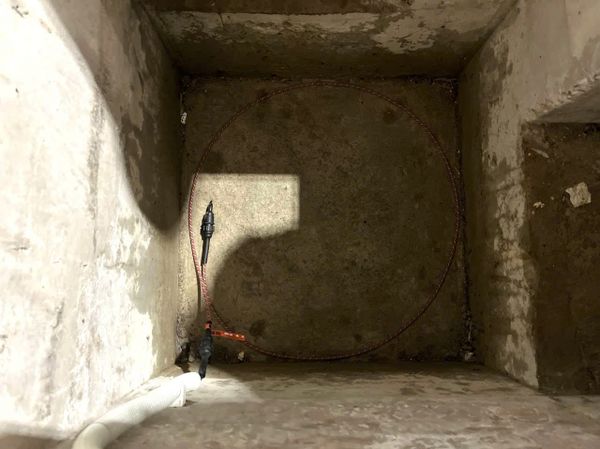

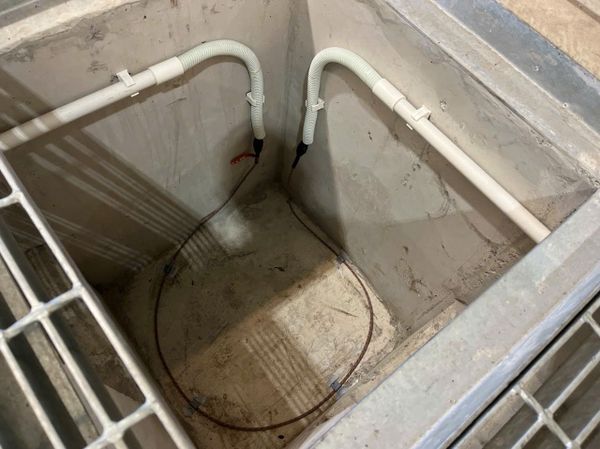

Một số hình ảnh lắp đặt thực tế hệ thống dây cảm biến rò rỉ axit

Tổng kết

Trong bối cảnh vận hành hiện đại, việc kiểm soát rủi ro rò rỉ chất lỏng không còn là lựa chọn mà đã trở thành yêu cầu bắt buộc đối với mọi hệ thống hạ tầng quan trọng. Ứng dụng giải pháp giám sát thông minh không chỉ giúp phát hiện sớm và xử lý kịp thời sự cố, mà còn nâng cao độ an toàn, đảm bảo tính liên tục trong vận hành và tối ưu chi phí dài hạn. Đây chính là nền tảng quan trọng giúp doanh nghiệp chuyển đổi từ mô hình phản ứng thụ động sang quản lý chủ động, hướng tới vận hành bền vững và hiệu quả trong kỷ nguyên công nghiệp 4.0.
