Sơ đồ hệ thống điều khiển Relay thông qua Ethernet

Sơ đồ hệ thống điều khiển Relay thông qua Lora

Giới thiệu về Relay

Relay điều khiển là thiết bị quan trọng trong các hệ thống điện và tự động hóa. Chức năng chính của relay là đóng ngắt mạch điện, chuyển đổi trạng thái của thiết bị điện dựa trên tín hiệu đầu vào. Relay có thể nhận tín hiệu từ nhiều nguồn khác nhau, như cảm biến hoặc công tắc, và điều khiển các thiết bị đầu ra như đèn, động cơ, hoặc hệ thống bảo vệ.

Tổng quan về giải pháp điều khiển Relay thông qua Lora và Ethernet

Hệ thống sử dụng hai thiết bị relay, một có cổng DI (Digital Input) và một có cổng DO (Digital Output), là một giải pháp lý tưởng cho các hệ thống yêu cầu điều khiển từ xa hoặc tự động hóa. Hệ thống này có thể hoạt động theo hai dạng: truyền dữ liệu qua sóng LoRa và truyền dữ liệu qua Ethernet.

Thành phần chính:

• Thiết bị relay với cổng DI: Nhận tín hiệu điều khiển từ các cảm biến hoặc công tắc.
• Thiết bị relay với cổng DO: Nhận tín hiệu từ relay với cổng DI và thực hiện thao tác điều khiển tương ứng, như bật/tắt đèn, động cơ, hoặc hệ thống bảo vệ.

Hệ thống được chia thành 2 dạng:

Dạng 1: Truyền dữ liệu qua sóng LoRa

• Nguyên lý hoạt động: Tín hiệu từ cổng DI được chuyển đổi thành tín hiệu không dây và truyền qua sóng LoRa. Thiết bị relay với cổng DO ở một vị trí khác sẽ nhận tín hiệu này và thực hiện điều khiển tương ứng.

Thành phần chính của hệ thống:

• Bộ chuyển đổi Lora sang RS485 ZLAN9700M: Khoản cách truyền xa 6 đến 8KM, X1 cổng RS485, Nguồn cấp 9 – 24VDC, Kết nối điểm đa điểm, điểm điểm, dạng sao, dạng lưới,…
• Bộ điều khiển IO qua RS485 Ethernet LH-IO222-E: X1 cổng RS485, X1 cổng Ethernet, công suất tiếp điểm relay 30VDC/10A hoặc 250VAC/10A, đóng cắt 100000 lần

Các thành phần chính của hệ thống điều khiển Relay thông qua Lora

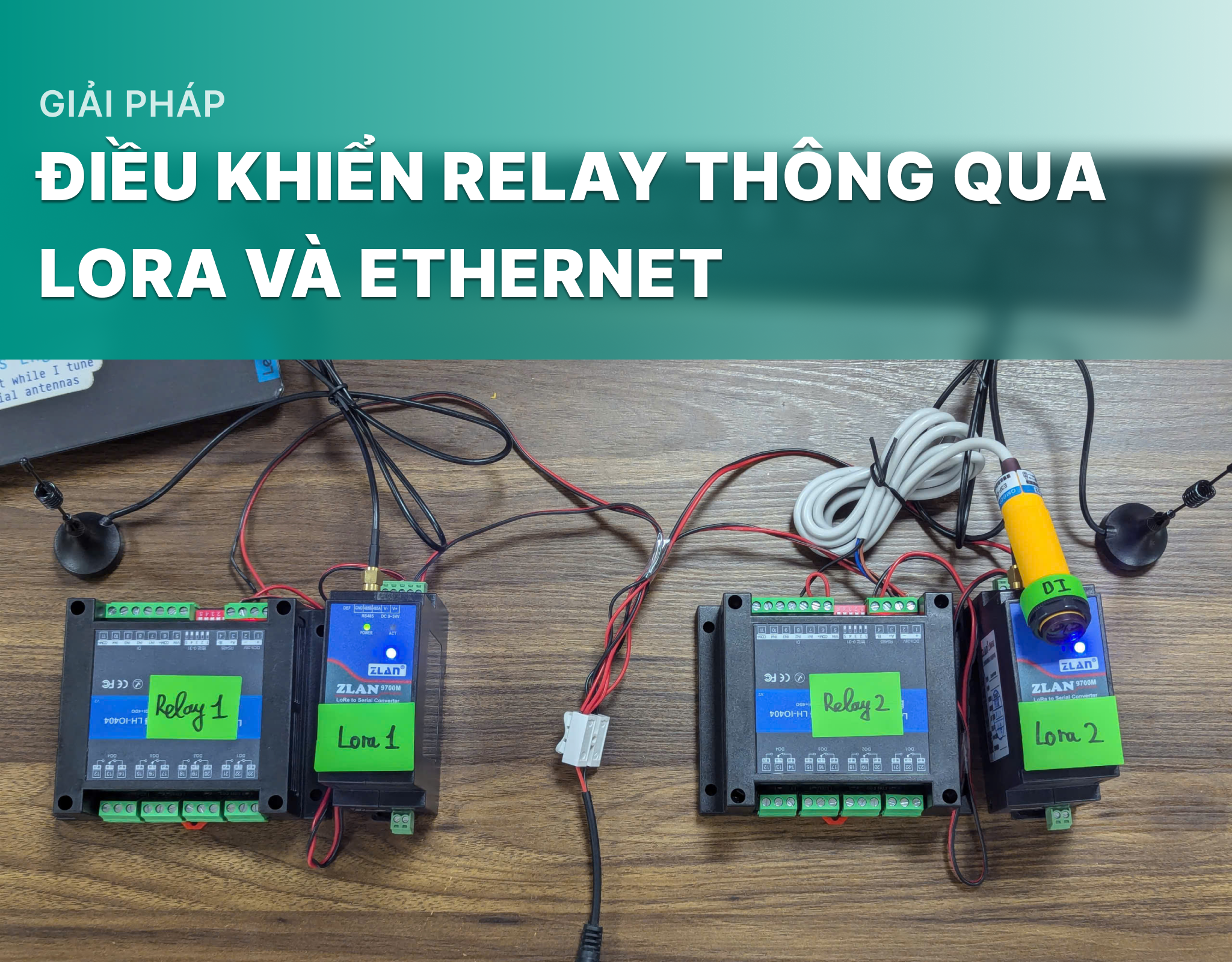

Hình ảnh thiết bị thực tế

Dạng 2: Truyền dữ liệu qua Ethernet

• Nguyên lý hoạt động: Tín hiệu từ cổng DI được truyền qua Cloud đến relay với cổng DO. Việc điều khiển có thể được thực hiện ở bất kỳ nơi nào có internet

Thành phần chính của hệ thống:

• Bộ chuyển đổi RS485 sang Ethernet Modbus Gateway USR-N510: x1 cổng RS485, x1 cổng Ethernet,hỗ trợ MQTT, TCP/IP, UPD, HTTP, hỗ trợ Edge computing tự động thu thập dữ liệu từ relay truyền tới Cloud giám sát.
• Relay 4 kênh IO giao tiếp RS485/RS232 công nghiệp LH-IO-01: x1 cổng RS485/RS232, hỗ trợ 4/8 cổng DI và DO, công suất tiếp điểm 30VDC/10A hoặc 250VAC/10A

Hình ảnh thiết bị thực tế được nghiên cứu và phát triển bởi EPCB

Ứng dụng của hệ thống điều khiển Relay thông qua Lora và Ethernet

• Tăng cường hiệu quả điều khiển: Giải pháp giúp cải thiện khả năng điều khiển và giám sát từ xa, đặc biệt trong các hệ thống lớn và phân tán.
• Tiết kiệm chi phí: Việc sử dụng công nghệ truyền dữ liệu không dây như LoRa giảm thiểu chi phí lắp đặt dây dẫn, đặc biệt trong các khu vực rộng lớn hoặc khó tiếp cận.
• Tăng cường độ tin cậy: Truyền dữ liệu qua Ethernet đảm bảo tín hiệu điều khiển ổn định, nhanh chóng, và có thể được quản lý từ xa qua Internet.
• Linh hoạt trong ứng dụng: Giải pháp có thể dễ dàng tích hợp vào các hệ thống hiện có hoặc tùy chỉnh theo nhu cầu cụ thể của từng ngành công nghiệp.
• Nâng cao an ninh và an toàn: Các hệ thống giám sát và điều khiển tự động giúp giảm thiểu rủi ro và phản ứng kịp thời khi có sự cố.
