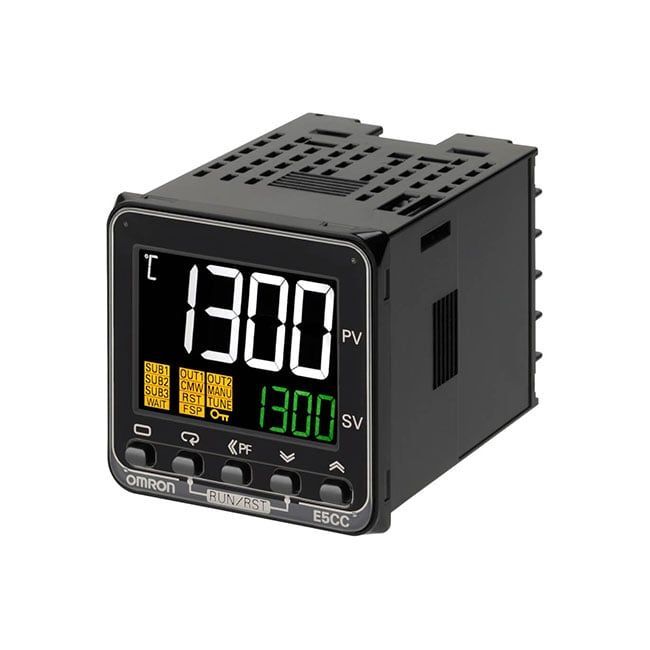

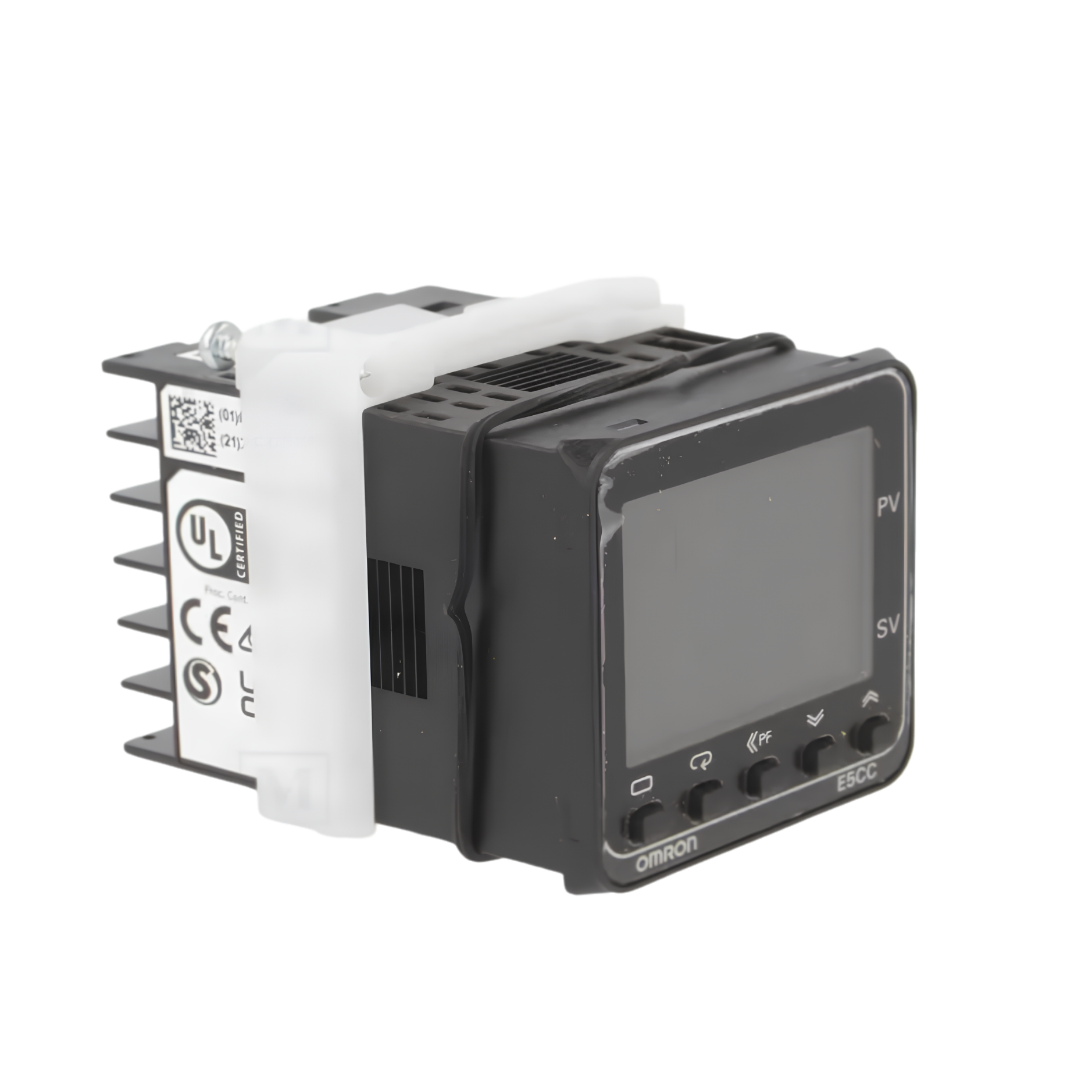

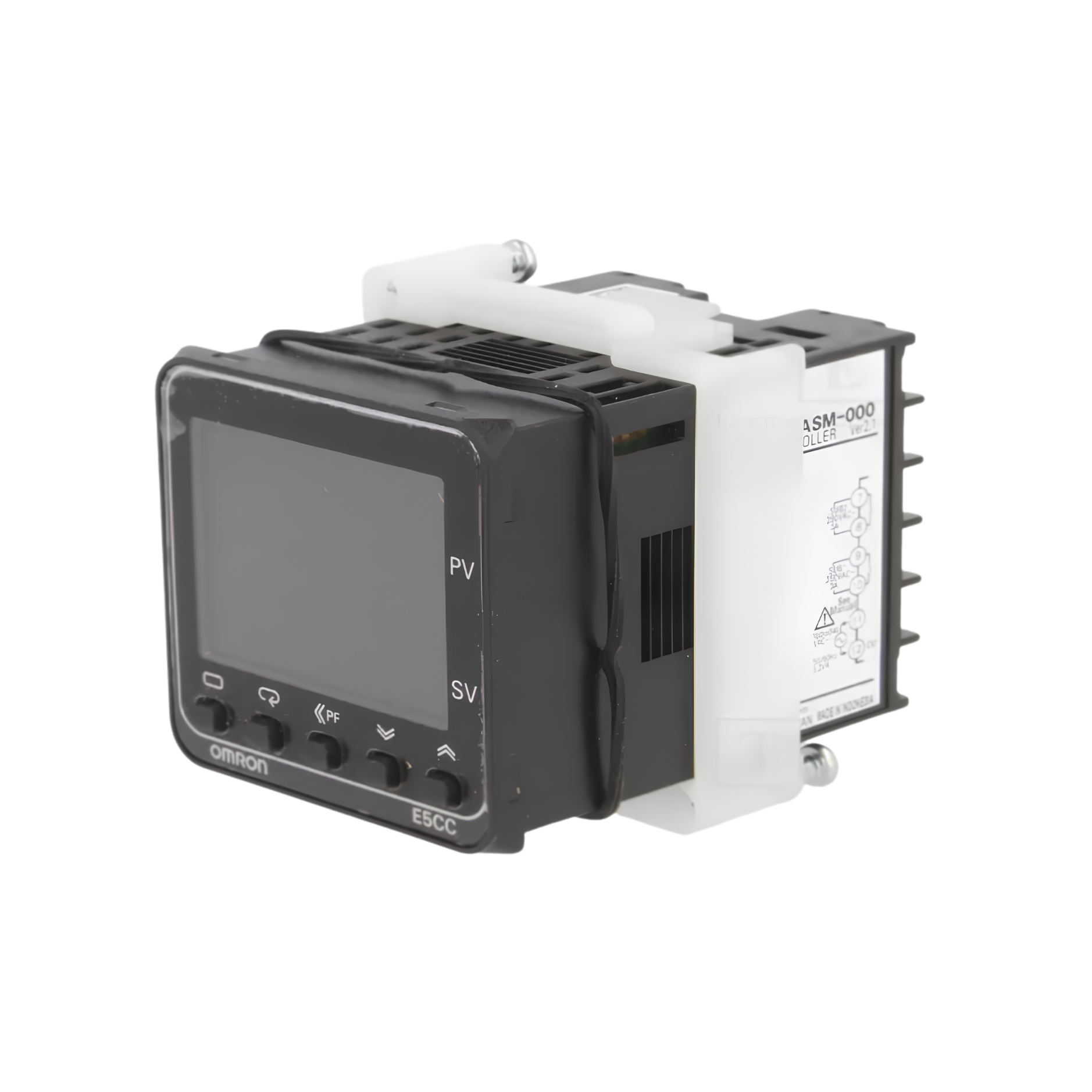

E5CC được tối ưu hóa cho các ứng dụng cơ bản nhưng vẫn mang trong mình sức mạnh và tốc độ xử lý vượt trội. Thiết bị sử dụng ngõ ra điều khiển bằng rơ-le cực kỳ phù hợp để đóng cắt trực tiếp cho các khởi động từ (Contactor) hoặc các tải có dòng điện dưới 3A.
Tính năng sản phẩm
- Màn hình LCD trắng siêu sáng: Giá trị đo (PV) được hiển thị bằng đèn LED màu trắng với chiều cao chữ số lên tới 15.2 mm. Bạn hoàn toàn có thể quan sát thông số rõ ràng từ khoảng cách xa, bất chấp điều kiện ánh sáng nhà xưởng.
- Phản ứng cực nhanh nhạy: Tốc độ lấy mẫu (Sampling period) đạt 50 ms, kết hợp với thuật toán điều khiển 2-PID thông minh (có Auto-tuning), thiết bị sẽ bám sát mọi sự thay đổi nhiệt độ nhỏ nhất để điều chỉnh kịp thời, giúp hệ thống không bị quá nhiệt.
- Tiết kiệm không gian tủ điện: Với thiết kế "Short body", chiều sâu thân máy phía sau bảng điều khiển chỉ vỏn vẹn 60 mm, giúp bạn tiết kiệm tối đa diện tích tủ điện và dễ dàng luồn dây cáp.
- Ngõ vào đa năng (Universal Input): Hỗ trợ hầu hết các loại cảm biến trên thị trường hiện nay: từ Can nhiệt (K, J, T, E...), nhiệt điện trở (Pt100) cho đến tín hiệu Analog (4-20mA, 1-5V), giúp bạn linh hoạt chuyển đổi.
Thông số kỹ thuật
Hạng mục kỹ thuật | Thông số chi tiết |
Kích thước vật lý | 48 × 48 mm (Chuẩn DIN 1/16), chiều sâu thân máy thiết kế ngắn chỉ 60 mm. |

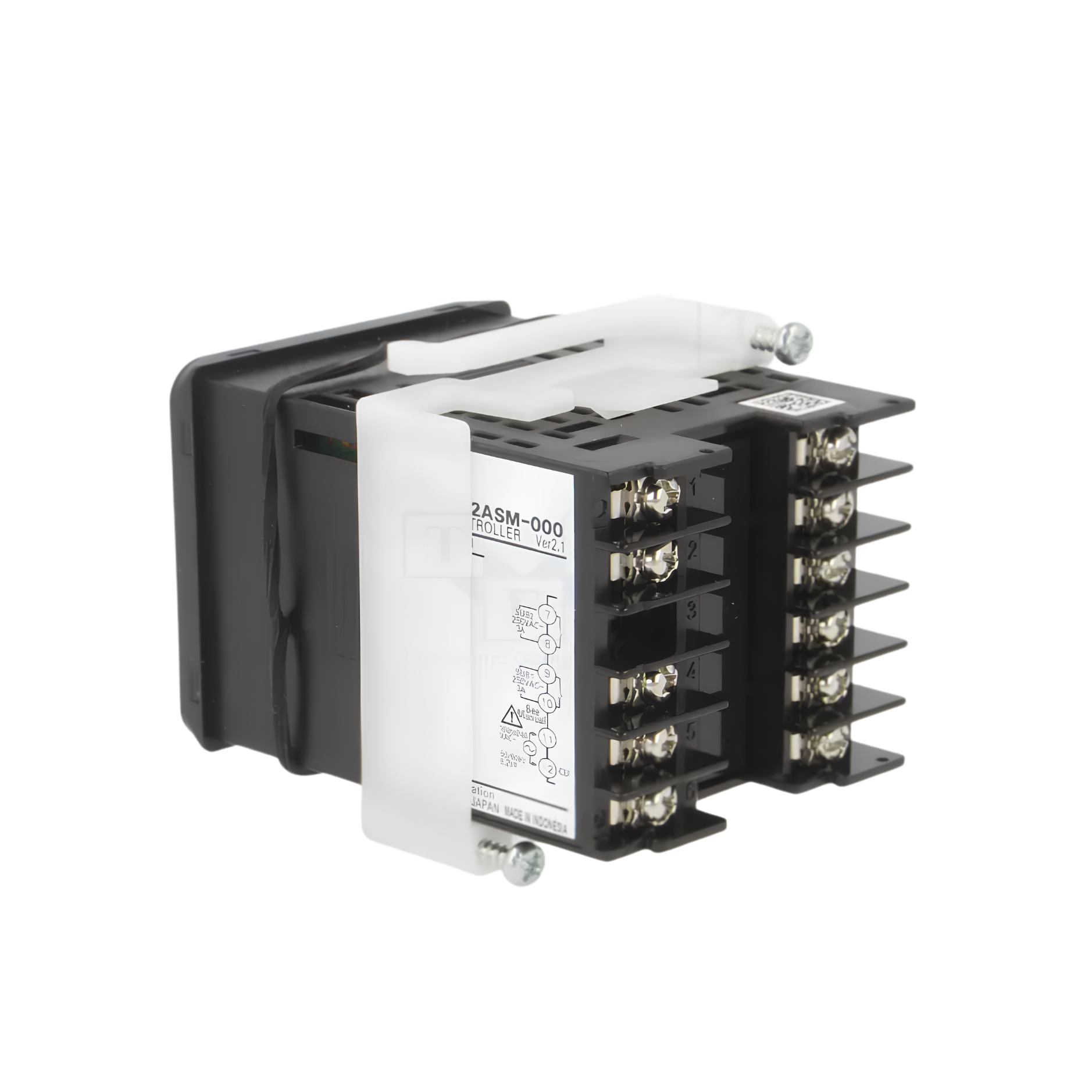

Kiểu đấu nối | Cầu đấu bắt vít (Screw terminal blocks). |
Nguồn cấp điện | 100 đến 240 VAC, tần số 50/60 Hz. |
Công suất tiêu thụ | Tối đa 5.2 VA (ở dải điện áp 100 đến 240 VAC). |
Ngõ vào cảm biến | Ngõ vào đa năng hỗ trợ nhiều loại cảm biến. |
- Can nhiệt (Thermocouple) | Hỗ trợ các dải K, J, T, E, L, U, N, R, S, B, C/W, PL II. |
- Nhiệt điện trở (RTD) | Hỗ trợ bạch kim Pt100 hoặc JPt100. |
- Cảm biến hồng ngoại | Hỗ trợ dải đo 10-70°C, 60-120°C, 115-165°C, 140-260°C. |
- Tín hiệu Analog tuyến tính | Dòng điện: 4-20 mA, 0-20 mA. Điện áp: 1-5 V, 0-5 V, 0-10 V. |
Tốc độ lấy mẫu | 50 ms (Đáp ứng tốc độ cao). |
Phương pháp điều khiển | Điều khiển ON/OFF hoặc Điều khiển 2-PID (tích hợp tính năng tự động dò - Auto-tuning) |
Ngõ ra điều khiển số 1 | Ngõ ra Rơ-le (Relay output) tiếp điểm SPST-NO. Công suất chịu tải 250 VAC, 3 A (tải thuần trở). Tuổi thọ điện 100.000 lần đóng cắt. |
Ngõ ra điều khiển số 2 | Không có. |
Ngõ ra phụ | 2 ngõ ra Rơ-le (Dùng chung 1 chân Common). Tiếp điểm SPST-NO, khả năng chịu tải 250 VAC, 3 A (tải thuần trở). |
Màn hình hiển thị | Màn hình kỹ thuật số hiển thị giá trị kép (PV/SV). |
- Giá trị đo (PV) | Đèn LED màu trắng, chiều cao chữ số 15.2 mm tối ưu hóa khả năng quan sát. |
- Giá trị cài đặt (SV) | Đèn LED màu xanh lá, chiều cao chữ số 7.1 mm. |
Truyền thông | Không hỗ trợ (Không có cổng RS-485). |
Ngõ vào sự kiện | Không hỗ trợ. |
Cảnh báo đứt điện trở gia nhiệt | Không hỗ trợ cảnh báo đứt/chập điện trở (HB / HS Alarm). |
Điều kiện môi trường hoạt động | Nhiệt độ môi trường: -10°C đến +55°C (không ngưng tụ hoặc đóng băng). Độ ẩm môi trường: 25% đến 85% RH. |
Cấp bảo vệ | Mặt trước: Chuẩn IP66 chống nước/bụi. Vỏ sau: IP20. Cầu đấu: IP00. |
Trọng lượng thiết bị | Khối điều khiển chính: Khoảng 120 g. Ngàm gá lắp đặt: Khoảng 10 g. |

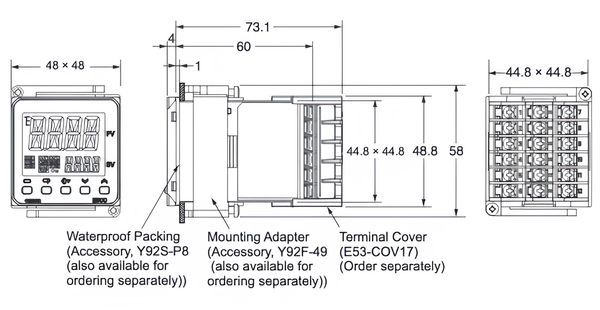

Kích thước
Ứng dụng thực tế của E5CC
E5CC được sử dụng trong các loại máy móc và hệ thống như:
- Máy đóng gói, bao bì: Kiểm soát nhiệt độ dao cắt, mỏ hàn mép túi nilon.
- Máy ép nhựa, đùn nhựa: Điều khiển nhiệt độ các vùng gia nhiệt trên nòng trục vít.
- Lò nung, lò sấy công nghiệp: Duy trì nhiệt độ ổn định để sấy nông sản, thực phẩm, linh kiện điện tử.
- Hệ thống đun nóng chất lỏng: Ứng dụng trong các nồi hơi, bồn pha chế hóa chất hoặc thanh trùng.
