Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển XSAE là thiết bị dùng để đo và hiển thị giá trị đo được hoặc hiển thị giá trị tham số. Thiết bị có thể cài đặt cảnh báo ở 4 mức khác nhau. XSAEW có dải đo và hiển thị rộng từ -99999 đến 99999, và hỗ trợ nhiều chân IO để kết nối thích hợp ứng dụng trong các hệ thống công nghiệp khác nhau.
(Đa dạng kích thước) Model NO. | XSAEW-CHMS2V1 | | Type | Digital Indicator | Display Range | -99999~99999 | Intrinsic Error | 0.05 Accuracy | Voltage | 10-24V AC ;10-24V DC | Alarm Output | 1-4 Point | Display Specification | 6-Digit LED Display | Control Speed | 5-200 Times Per Second | Color | Black | Input Signal | Potentiometer (0.5~100KΩ) | Communication Interface | RS485 | Operating Conditions | 0ºC~50ºC, Humidity Less Than 85%R.H | Transport Package | Bag and Carton | Specification | 96mm*48mm*82mm | Trademark | MIRAN | Origin | China | HS Code | 9031809090 | | Production Capacity | 20000 |
Tính năng Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển XSAE: - Kết hợp với thước đo điện trở, chiết áp (thay thế XSAE).
- Màn hình LED 6 chữ số đơn, phạm vi hiển thị từ -99999 đến 99999.
- Độ ổn định cao, khả năng chống nhiễu tốt.
- Sai số 0,05% FS, tốc độ đo có thể điều chỉnh từ 5 đến 200 lần mỗi giây.
- Có các nút nhấn để tùy chỉnh thiết bị.
- Chức năng điều chỉnh đa điểm.
- Tùy chọn báo động bao gồm sáu chế độ báo động cơ bản: Giới hạn trên của giá trị đo, giới hạn dưới của giá trị đo, giới hạn trên của độ lệch, giới hạn dưới của độ lệch, giới hạn trên của giá trị tuyệt đối của độ lệch, giới hạn dưới của giá trị tuyệt đối của độ lệch, và bốn chế độ báo động chờ: Giới hạn trên và giới hạn dưới của độ lệch chờ.
Thông số kỹ thuật: Specification | Rating/Condition | Power supply voltage | AC | 100~240 V AC 50/60 Hz | AC/DC | 10~24V AC 50/60 Hz;10~24V DC | Power consumption | AC | <7 VA | AC/DC | AC: <6 VA; DC: <5W | Operating voltage range | 90%~110% of rated supply voltage | Insulation resistance | ≥100MΩ (Based on 500V DC MEGA) | Insulation strength | 2000V AC (Testing condition:50/60Hz, 1 minute) | Anti-interference | IEC61000-4-2 (ESD), level III
IEC61000-4-4 (Electrical fast transient burst), level III
IEC61000-4-5 (surge), level III | Protection level | IP65 (front protection panel) (GB/T42-2008) | Ambient environment | Temperature | -30~60ºC (storage: -40~65ºC) | Humidity | 35~85 %R•H, no dew to condense | Installation | Indoor, altitude<2000m |
Thông số Input
Specification | Rating/Condition | Measure & control rates | 5/20/60/100/200 times/s | Intrinsic error | ±0.05 %F•S at measure/control rate of 5 times/s
(the faster the measure rate, the greater the intrinsic error) | Display range | -99999~99999; Resolution:1/100000 | Display specification | 6-digit LED |
Các loại Analog input
Specification | Range | Potentiometer | W | Resistance ranging between 0.5 kΩ and 100kΩ | | | |
Thông số tùy chọn Specification | Rating/Condition | Alarm output | Size 160×80 | T1~T4 | Relay output of alarm point 1 to 4; All SPDT contact relays | 250V AC/3A
Resistive load | Size 96×48 | T1~T2 | Relay output of alarm point 1 & 2; Both are SPDT contact relays | T3 | Relay output of alarm point 3, which is a SPST contact relay | Digital input | K1 | Point 1 digital input
(When K1 is selected, either the function of communication or retransmitted analog output is available.) | | Analog output | A1 | Current output (4-20mA), (0-10mA), (0-20mA) | Photoelectric isolation,
Resolution: 1/10000; Load: 600Ω | A2 | Voltage output (0-5V), (1-5V) | A3 | Voltage output (0-10V) | Communication interface | S1 | RS232 | Photoelectric isolation,
Response time: <500μS (tested);
Software selectable protocol (TC-ASCII or Modbus-RTU) | S2 | RS485 | Power supply | V0 | 100~240V AC (50/60Hz) | V1 | 10-24V AC 50/60 Hz; 10-24V DC | | | | | | |

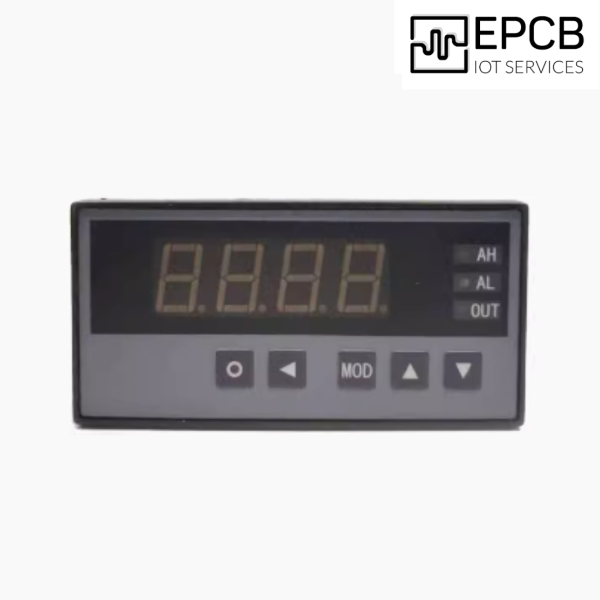

Kích thước: (mm) - Hole Size for 96×48×82 :92×45

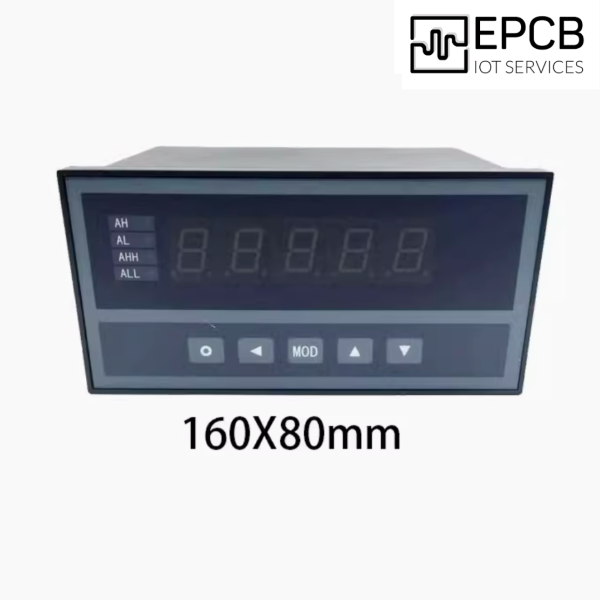

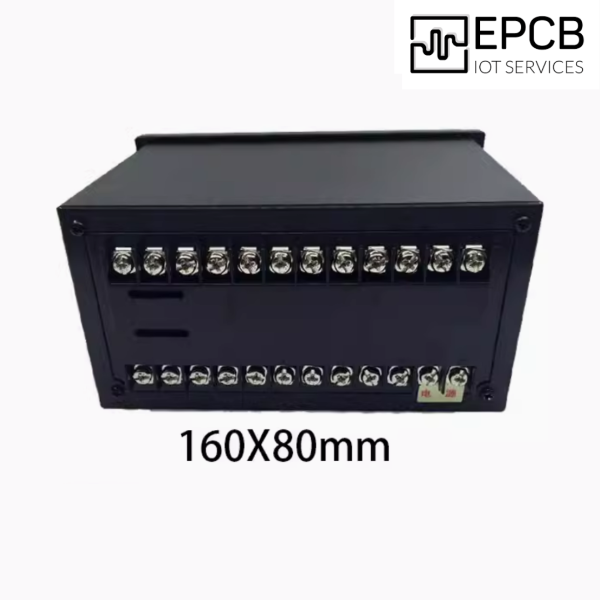

- Hole Size for 160×80*125 :152×76
Mô tả chức năng các phím (160×80):
No. | Name | Description | 1 | Main display | Displaying the measured value (measuring mode)
Displaying the parameter value (configuration mode) | 2 | Alarm output indicators | Indicating the states of alarm points | 3 | Special function indicator | Invalid, only available for non-standard requirement | 4 | Set SET | In the measuring mode:
Hold this button for over 2 seconds, and the system will enter the configuration mode.
In the configuration mode:
When a parameter symbol is displayed, hold this button for over 2 seconds to select next parameter category;
When a parameter symbol is displayed, press this button to select next parameter;
When modifying parameter value, press this button to save the changed parameter. | 5 | Left◃ | In the configuration mode:
When a parameter symbol is displayed, press this button to display the parameter value;
When modifying parameter value, press this button to select the digit to be revised. | 6 | Up Δ | In the measuring mode:
Press this button to offset the measure value,preference value will be displayed (can be used to enable/disable data retention function during power-off);
Hold this button for over 2 seconds to reset the measured value.
In the configuration mode:
When a parameter symbol is displayed, press this button to select the previous parameter (hold this button to select the first parameter of this category);
When modifying parameter value, use this button to the increase the value. | 7 | Down ▽ | In the measuring mode:
Hold this button for over 1 second to reset the peak-to-valley value to current gross value.
In the configuration mode:
When a parameter symbol is displayed, press this button to select the previous parameter (hold this button to select the first parameter of this category);
When modifying parameter value, use this button to the decrease the value. |
|
