Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển CH6

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển CH6 được sử dụng cùng với nhiều loại cảm biến và bộ truyền đầu ra analog để thực hiện công việc đo, truyền, hiển thị, ghi, nhận và kiểm soát nhiệt độ, áp suất, mức độ, thành phần, lực và khoản cách, v.v.

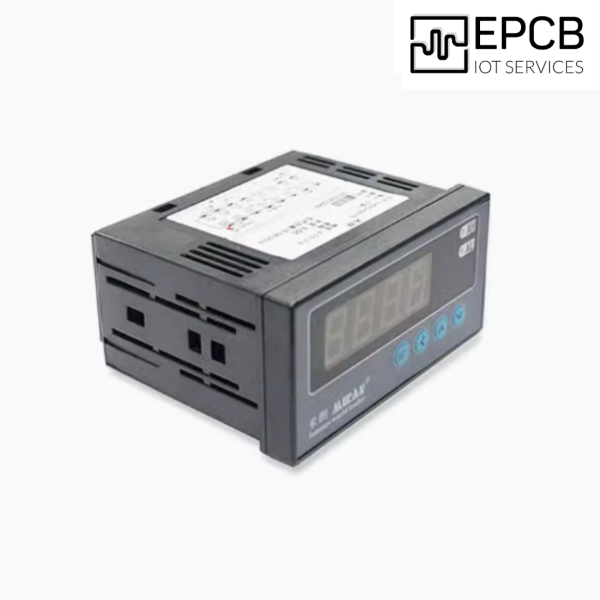

Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển CH6

Machine model

CH6-CH-V1



display range

-1999 -9999

electricity supply

85v~220vac, 100vdc~380vdc

source

consumes less than 4va

voltage

4ma~20ma, 0ma~10ma or 0ma~20ma

Thermocouple

k, s, r, b, n, e, j, t

Shipping Package

Bags and Cartons

Specifications

96mm*48mm*82mm

Brand

MIRAN

Origin

China

HS code

9031809090

Production capacity

20000



Tính năng Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển CH6:

  • Sai số nhỏ hơn 0,5% FS.
  • Hỗ trợ hiệu chỉnh và lọc số có thể giúp giảm lỗi của cảm biến và bộ truyền để nâng cao độ chính xác của phép đo và kiểm soát hệ thống hiệu quả.
  • Có khả năng tương thích với các tín hiệu như điện áp, dòng điện, RTD, T/C, v.v.
  • Output báo động 2 điểm, có thể tùy chỉnh: Báo động giới hạn trên và báo động giới hạn dưới. có thể tùy chỉnh độ trễ báo động.

Input signal type

Display range

Input signal type

Display range

Voltage

0~5VDC

-1999 -9999






Thermocouple

K

-100~1300ºC

1~5VDC

S

0~1700ºC

0~10VDC

RIGHT

0~1700ºC

Present

4~20mA

-1999 -9999

B

500~1800ºC

0~10mA

E

-100~800ºC

0~20mA

J

-100~1100ºC

RTD

Pt100

-200.0~500ºC

T

-100~400ºC

Cu100

-50.0~150.0 ºC



Cu50

-50.0~150.0 ºC



BA1

-200.0~650.0ºC



BA2

-200.0~500ºC



G53

-50.0~150.0 ºC





Thông số kỹ thuật Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển CH6:

Notice board

Name

Item

Installation range

Attention



Ah

First Warning Point Set Value

-1999 -9999

7.2



AL

 Second Warning Point Set Value

-1999 -9999

7.2



OA

 Security code



6.4



ALo1

 Type 1 Warning Point



7.2



ALo2

 Second type of warning point



7.2



JOINT A1

 Hysterisis Diagram of First Warning Point

0~8000

7.2



HYA2

 Hysterisis diagram of 2nd Warning Point

0~8000

7.2



Notice board

Name

Item

Installation range

Attention



Inches

Input signal mode



7.1



in-d

Decimal point position indicator



7.1



u-r

Lower range

-1999 -9999

7.1



Tr

Range above

-1999 -9999

7.1



In-A

Value not Edited

-1999 -9999

8



Fi

Value Edit full scale

0.500~1.500

8



Lieutenant

Time Digital filterunchanged

1 ~ 20

8



LA

Cold junction offset value Edit

-99-99

8



OA1

Select the alarm setting code



6.2



get out

Replace error

-1999 -9999



-no no

The output mode is transmitted back and forth



7.3



Ba-L

Lower retransmission output range

-1999 -9999

7.3



Ba-H

Upper range of retransmission output

-1999 -9999

7.3



Ba -A

The unmodified value of the retransmitted result

-500-500

7.3



BAFi

Value Corrects the full scale of the retransmission result

0.500~1.500

7.3



Kích thước:

Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển CH6

Mô tả chức năng các nút nhấn:

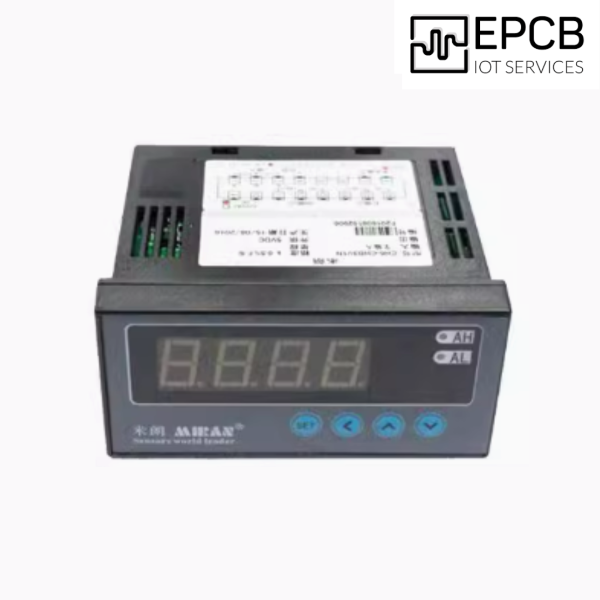

Đồng hồ LED hiển thị giá trị cảm biến dịch chuyển CH6



Name

Attention



Display window

1 display window of the measured value

 Measured value indicator.
 Indicates the symbols and values ​​of parameters in parameter setting mode.
  The decimal point of the last digit is the write symbol.










2 Indicator lights

 Alarm status indicator at each alarm point.






Operation key

3 KEY SETUP

 In measurement mode, hold down the key for more than 2 seconds to enter setup mode.
 In setup mode, hold down the key for more than 2 seconds, when the parameter indication is displayed to enter the next group of parameters or return to measurement mode.
 In setup mode, press the key once when the parameter sign is displayed to change the next parameter of the same parameter group.
 In setup mode, press the key once when displaying the parameter's content to save Modified parameters.


















4 keys <

 There is no effect in measurement mode.
 In setup mode:
1 executes the original parameter values;
2 moves modified digits.














Locks ^

 There is no effect in measurement mode.
 Increase the parameter value or change the setting mode in the Mode setting









6 V key.

 There is no effect in measurement mode.
 Decrease the parameter value or change the setting mode in the Mode setting
