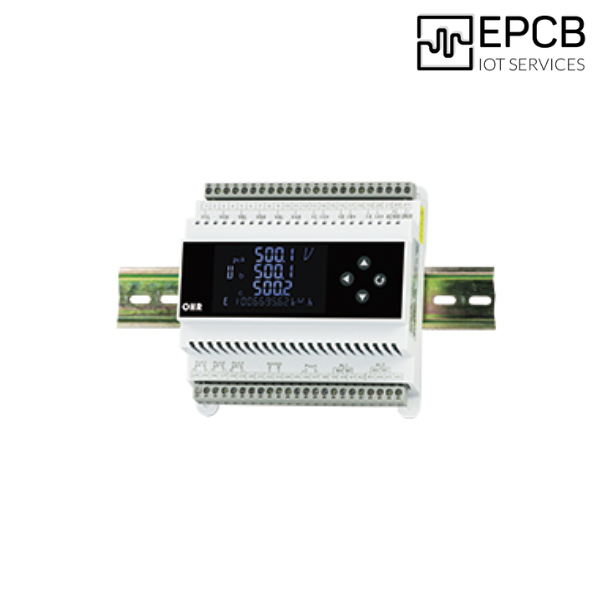

Đồng hồ đo điện đa năng 3 pha OHR-D23 là thiết bị đo và điều khiển dòng điện, điện áp thông minh được thiết kế chuyên biệt cho môi trường công nghiệp. Với khả năng kết nối trực tiếp với PLC HMI, thiết bị điều khiển thông qua chuẩn RS485 Modbus RTU, sản phẩm cung cấp giải pháp hiển thị giá trị dòng điện, điện áp tại chổ và giám sát từ xa.
Tính năng Đồng hồ đo điện đa năng 3 pha OHR-D23:
- Đo điện năng hoạt động thuận/ngược.
- Đo năng điện kháng thuận/ngược.
- Cài đặt hệ số nhân điện áp và dòng điện.
- Chức năng bù trừ tích lũy năng lượng.
- Bộ xử lý DSP số tích hợp.
- Bộ chuyển đổi analog sang số tốc độ cao.
- Tính toán thành phần tần số cơ bản/thành phần sóng hài.
- Thuật toán công suất phản kháng tự nhiên/công suất phản kháng nhân tạo.
Ứng dụng Đồng hồ đo điện đa năng 3 pha OHR-D23:
- Vôn/Ampe kế.
- Hệ thống phát dòng điện/điện áp xoay chiều.
- Đồng hồ đo điện 3 pha, đồng hồ đo điện 1 pha.
- Hệ thống ghi và phân tích chất lượng điện.
- Hệ thống phát điện.
Thông số kỹ thuật Đồng hồ đo điện đa năng 3 pha OHR-D23:
Thông số đo | Dải đo và phương thức đo | Sai số | Độ phân giải | Qúa tải |
Voltage | 0.0~500.0V/AC | ± (0.4% of reading + 0.1% of range) | 0.1V | Continuous 120%; Instantaneous 2 times/30S |
current | 0.03~5A/AC | ± (0.4% of reading + 0.1% of range) | 0.001A | Continuous 120%; Instantaneous 2 times/30S |
Active power | U*I*Cos  | PF=1.0; ± (0.4% of reading + 0.1% of range) | 0.1W | |
Active electrical energy | 9999.9 MWh | 0.1KWh | ||
Reactive power | U*I*Sin | PF=0.0; ± (0.8% of reading + 0.1% of range) | 0.1Var | |
Reactive energy | 9999.9 MVarh | 0.1KVarh | ||
inspecting power | U*I | ± (0.4% of reading + 0.1% of range) | 0.1VA | |
Apparent electric energy | 9999.9 MVAh | 0.1KVAh | ||
power factor | 0.000~1.000 | ±0.02 | 0.001 | |
frequency | 45~65Hz (50~500V) | ±0.05Hz | 0.01Hz |
Input | |
input signal | AC voltage: 100V/250V/300V/400V/500V, voltage above 500V is converted to 100V voltage input by voltage transformer AC current: 0.5A/1A/2A/3A/4A/5A, above 5A is converted to 5A current input by current transformer |
Output | |
Output signal | 4~20mA, 0~10mA, 0~20mA, 1~5V, 0~5V |
Output load | Current type ≤ 5002, voltage type ≥ 250KΩ |
Alarm Output | Relay, capacity: AC220V/2A, DC24V/2A |
communication | MODBUS-RTU protocol, RS485 transmission distance ≤ 1000 meters; RS232 transmission distance ≤ 10 meters; signal transmission rate ≤ 9.6kbps |
Power supply | |
Power supply | AC/DC100~240V 50/60Hz |
Power consumption | <5W |
Other parameters | |
Insulation resistance (between input/ output/ power supply) | >100ΜΩ (at 500VDC) |
Compressive strength (between input/ output/ power supply) | 1500Vrms (1 min, no spark) |
Operating temperature | -10~50℃ (no condensation, no icing) |
Relative humidity | 25%~85%RH |
storage temperature | -10~60℃ (no condensation, no icing) |
Installation method | 35mm DIN rail installation |
Installation dimensions | 77*132*57mm(width*height*depth) |
Transmission accuracy (20℃) | 0.3%FS |
Response time | <1S |
electromagnetic compatibility | Comply with GB/T18268 industrial equipment application requirements (IEC 61326-1) |
Kích thước Đồng hồ đo điện đa năng 3 pha OHR-D23:
Mô tả Đồng hồ đo điện đa năng 3 pha OHR-D23:
Các phép đo Đồng hồ đo điện đa năng 3 pha OHR-D23:
Sơ đồ chân kết nối Đồng hồ đo điện đa năng 3 pha OHR-D23:
