Cảm biến phát hiện rò rỉ nước ES-WLS-01 ( RS485 Modbus RTU )

  • Sản phẩm: ( Hết hàng ) Vui lòng liên hệ 0367.939.867 để đặt hàng.
  • 890,000₫

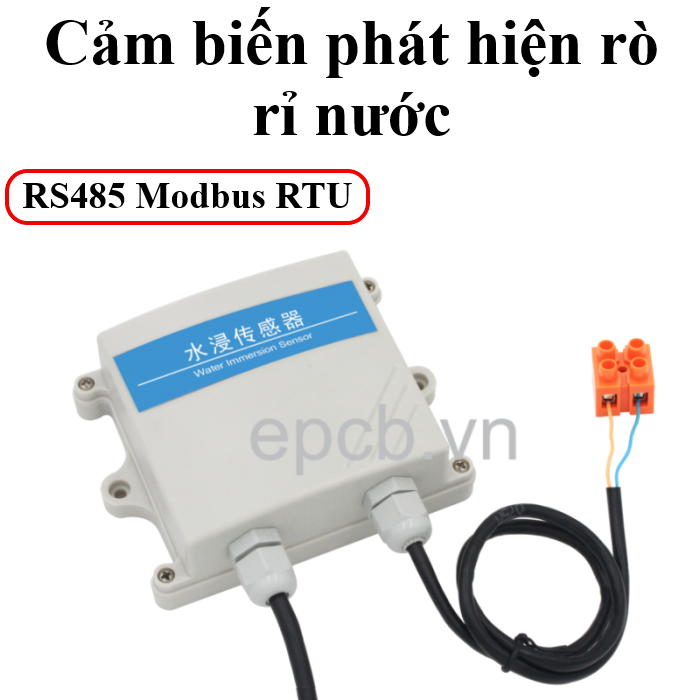

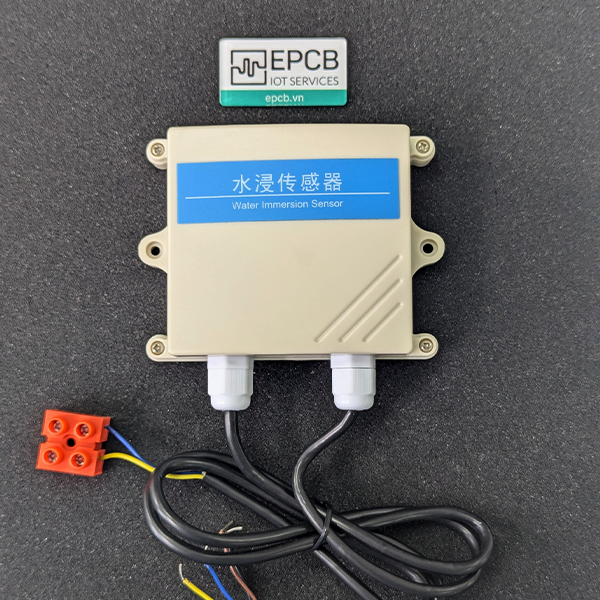

Cảm biến phát hiện mực nước ES-WLS-01 giúp phát hiện rò rỉ nước 1 cách nhanh chóng và chính xác.

Có thể sử dụng rộng rãi trong các tủ điện, khách sạn, nhà hàng, phòng máy, thư viện, kho lưu trữ,... và những nơi cần có thiết bị báo động nước. Áp dụng công nghệ phát hiện nước độc đáo, hiệu quả. Ngõ ra RS485 MODBUS-RTU tiêu chuẩn, khoảng cách truyền thông xa nhất là 2000m

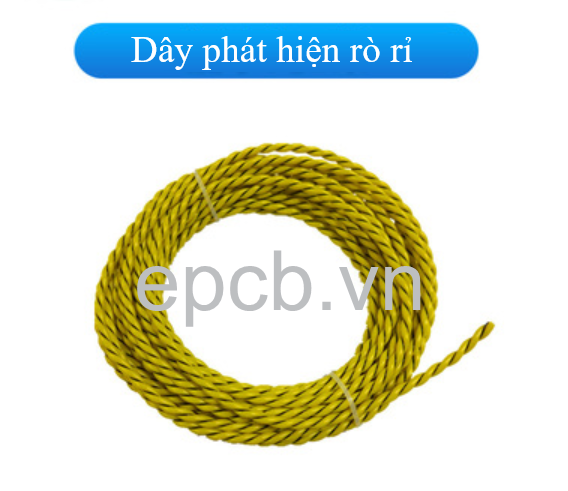

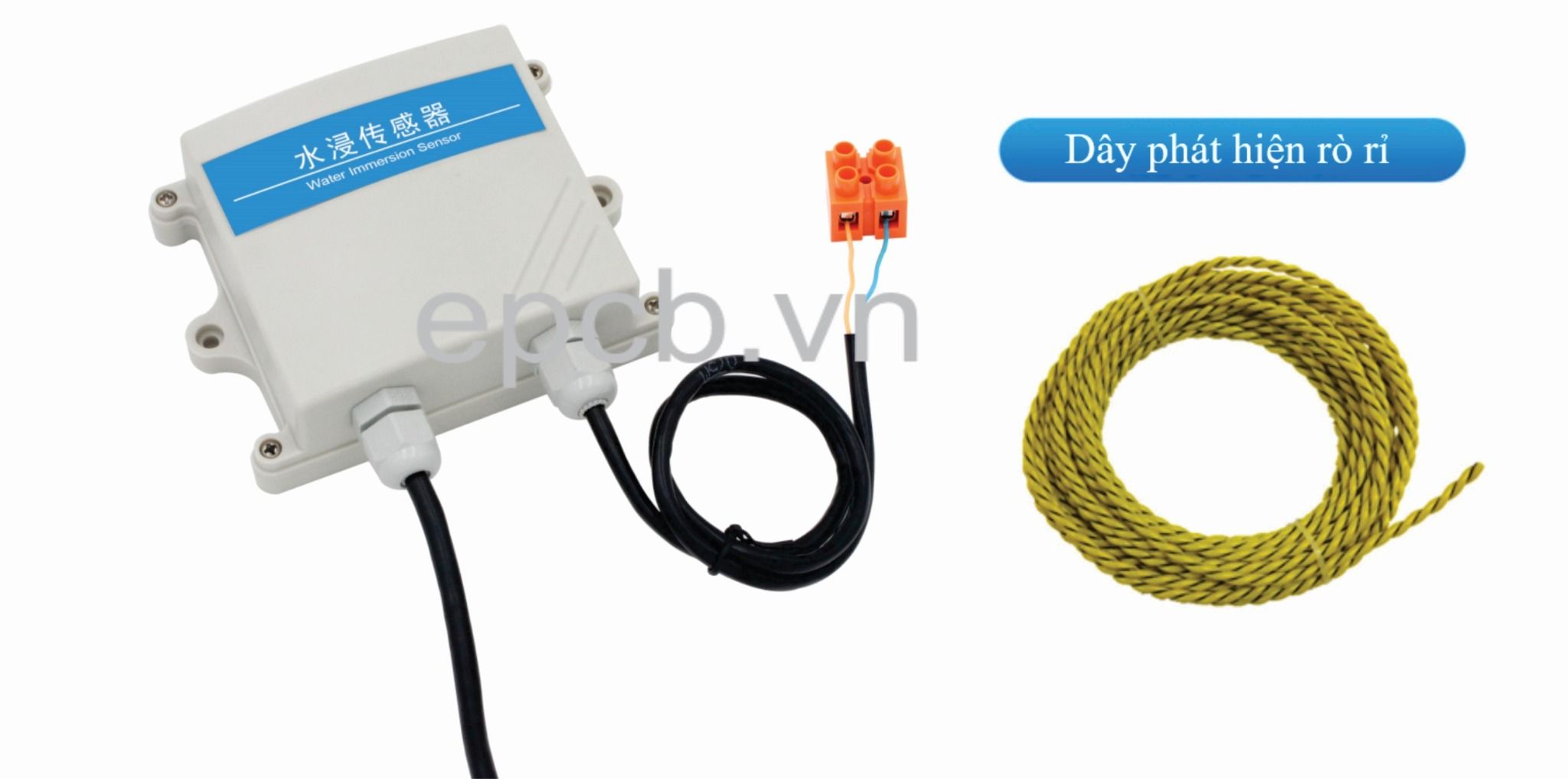

Thiết bị có thể kết nối trực tiếp với PLC, thiết bị điều khiển công nghiệp, màn hình cấu hình HMI hoặc phần mềm cấu hình. Phát hiện rò rỉ xa nhất có thể đến 30 mét với sợi dây phát hiện được kết nối thêm. Thiết bị sử dụng lớp vỏ không thấm nước với mức độ bảo vệ cao và có thể sử dụng lâu dài trong môi trường khắc nghiệt ẩm ướt, bụi bẩn nhiều.

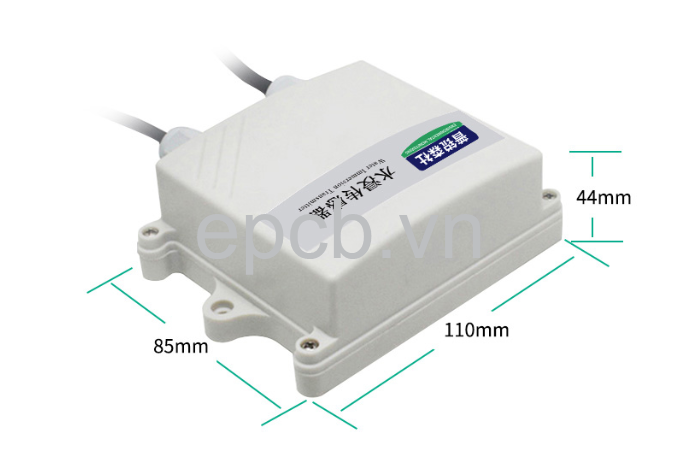

Kích thước

Thông số kỹ thuật

Nguồn cung cấp

10-30VDC

Công suất tối đa

Ngõ ra Rơ le

1.2W

Ngõ ra RS485

0.4W

Đối tượng phát hiện

Nước máy, nước tinh khiết, nước mưa,…

Môi trường hoạt động

-20 ℃ ~ + 60 ℃, 0% RH ~ 80% RH

Tín hiệu đầu ra

Đầu ra Rơ le

Thường mở

Đầu ra RS485

RS485 (Modbus RTU)

Đầu ra RS485 + Rơ le

RS485 (Modbus RTU) + Thường mở

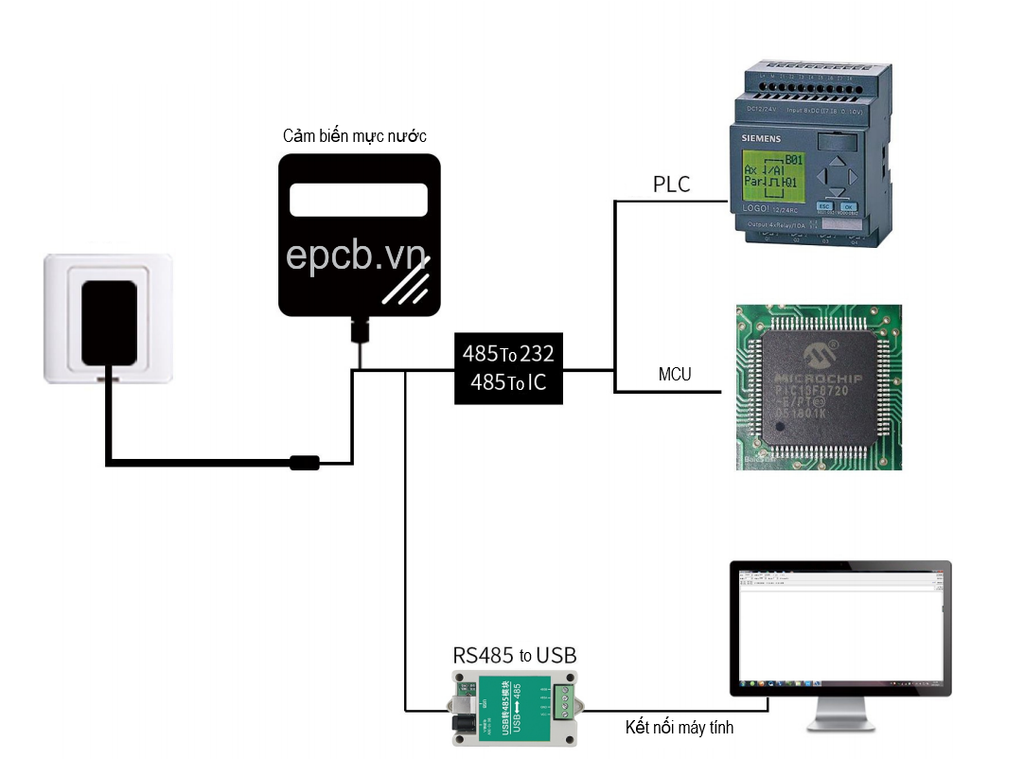

Sơ đồ hệ thống

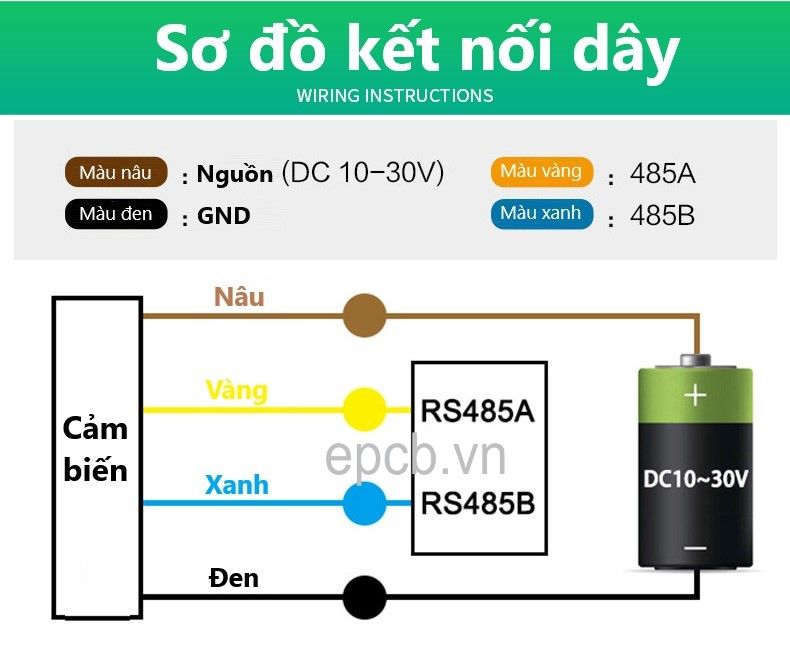

Mô hình đấu dây


Màu Nâu

Nguồn 10-30 VDC

Màu Đen

GND

Màu Vàng

Màu Xanh Lam

485-A

485-B

Tiếp điểm thường mở

 (Trắng, Xanh lá cây)

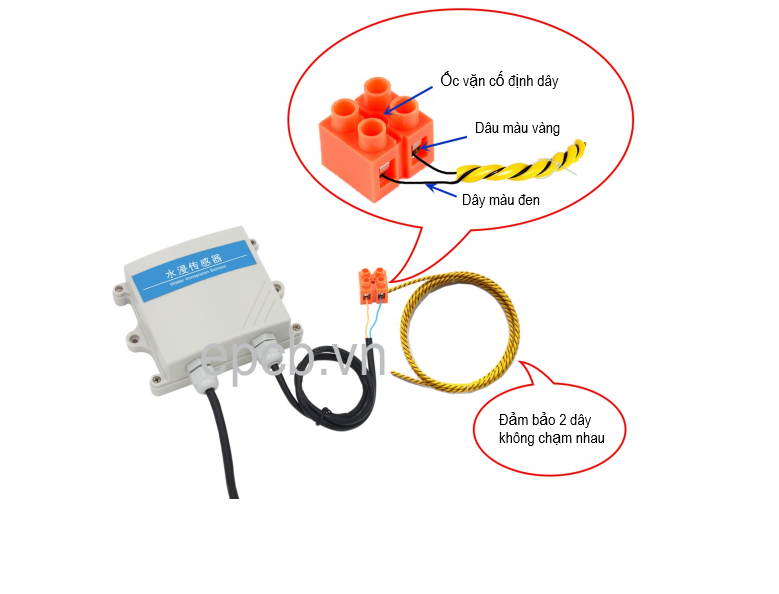

Cách lắp đặt

Kết nối dây

Giao thức truyền thông dữ liệu

Protocol

Baudrates

Data bits

Stop bit

Parity

RS485 MODBUS RTU

2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 4800bps

8

1

None



Địa chỉ thanh ghi

Địa chỉ thanh ghi

Địa chỉ cấu hình PLC

Mô tả

Trạng thái

0002H

40003

Trạng thái ngập nước

Chỉ đọc

0033H

40052

Thời gian cảnh báo (0-65535s)

Đọc và Ghi



Ví dụ và giải thích về giao thức truyền thông dữ liệu

Ví dụ: Đọc trạng thái ngập của thiết bị có địa chỉ 0x01
Khung truyền:

Mã địa chỉ

Mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

CRC bit thấp

CRC bit cao

0x01

0x03

0x00 0x02

0x00 0x01

0x25

0xCA

Khung nhận:

Mã địa chỉ

Mã chức năng

Độ dài dữ liệu

Dữ liệu (Data)

CRC bit thấp

CRC bit cao

0x01

0x03

0x02

0x00 0x01

0x79

0x84

Khung nhận dữ liệu:

Mã trạng thái ngập lụt

Trạng thái ngập lụt

0x01

Bình thường

0x02

Cảnh báo
