Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES-TH-04 ( Vỏ Kim Loại )

  • Sản phẩm: ( Hết hàng ) Vui lòng liên hệ 0367.939.867 để đặt hàng.
Tiêu đề
  • 650,000₫

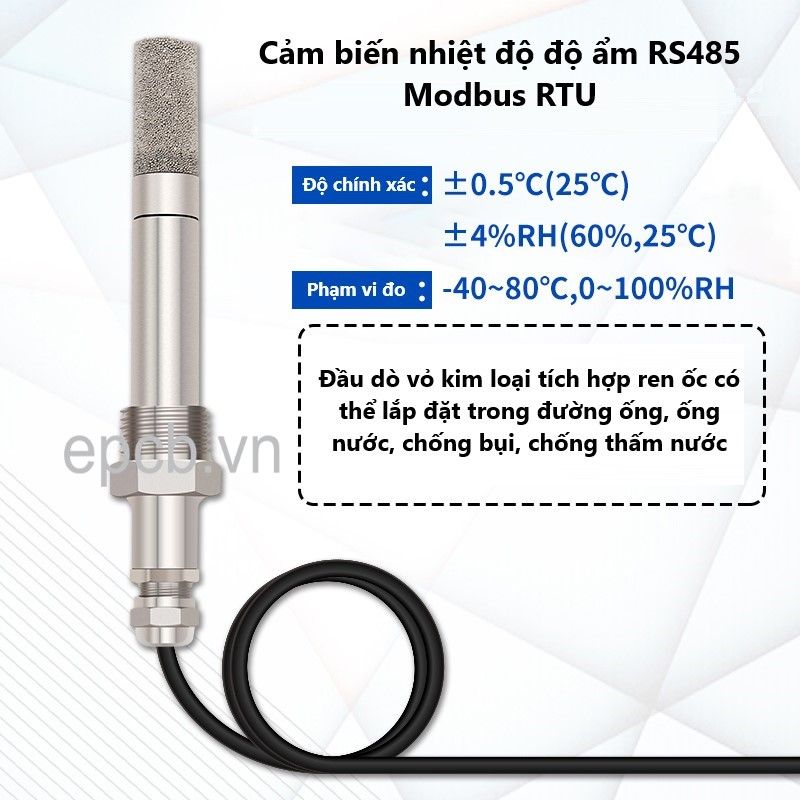

Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES-TH-04 là cảm biến nhiệt độ độ ẩm công nghiệp (vỏ bọc chống bụi, đất, chống sét).

Hỗ trợ giao tiếp RS485 Modbus RTU, Được sử dụng phổ biến trong các ứng dụng giám sát điều khiển nhiệt độ, độ ẩm nhà kho, nhà máy, phòng thí nghiệm, nhà thuốc, kho lạnh, phòng server, phòng datacenter...

Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES-TH-04 ( Vỏ Kim Loại )

1. Thông số kỹ thuật:

Điện áp định mứcDC 5V - DC 28V
Phạm vi đo- Nhiệt độ : -40 ~ 80 độ C
- Độ ẩm: 0 ~ 100 %RH
Độ chính xác- Nhiệt độ +- 0.5 độ, Độ phân dải: 0.1 độ
  - Độ ẩm: +- 4 %RH, Độ phân dải: 0.1 %RH
Chuẩn ngõ raRS485
Giao thức truyển thôngModbus RTU
Tốc độ truyền2400 bps, 4800 bps, 9600 bps.
Mặc định: 4800 bps
Điện năng tiêu thụ< 0.05 W
Phương pháp lắp đặtTrong nhà, ngoài trời, trần nhà


2. Kích thước:

Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES-TH-04 ( Vỏ Kim Loại )

Ví dụ

Ví dụ 1: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x07 0xD0

0x00 0x02

0xC4

0x86

Trả về:

Mã địa chỉ

Mã chức năng

Số byte trả về hợp lệ

Tốc độ truyền

Địa chỉ

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x04

0x00 0x01

0x00 0x01

0x6A

0x33



Ví dụ 2: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x07 0xD0

0x00 0x02

0xC4

0x86

Trả về:

Mã địa chỉ

Mã chức năng

Số byte trả về hợp lệ

Tốc độ truyền

Địa chỉ

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x03

0x04

0x00 0x01

0x00 0x01

0x6A

0x33



Ví dụ 3: Sửa đổi địa chỉ từ 0x01 sang 0x02 ( ID =1 sang ID = 2)

Lưu ý: tắt nguồn và khởi động lại thiết bị sau khi sửa đổi địa chỉ.

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD0

0x00 0x02

0x08

0x86

Trả về:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD0

0x00 0x02

0x08

0x86


Ví dụ 4: Sửa đổi Baudrate từ 4800 sang 9600 với địa chỉ  0x01 ( ID = 1)

Lưu ý: tắt nguồn và khởi động lại thiết bị sau khi sửa đổi địa chỉ.

Gửi:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD1

0x00 0x02

0x59

0x46

Trả về:

Mã địa chỉ

mã chức năng

Địa chỉ ban đầu

Độ dài dữ liệu

Mã kiểm tra bit thấp (CRC)

Mã kiểm tra bit cao (CRC)

0x01

0x06

0x07 0xD1

0x00 0x02

0x59

0x46



Ví dụ đọc thông tin nhiệt độ độ ẩm

Đọc thông tin của thiết bị với địa chỉ là 1 (0x01)

Lệnh gửi:

Địa chỉ

1BYTE

Mã chức năng

(1BYTE)

Địa chỉ thanh ghi

(2BYTE)

Số lượng  thanh ghi

(2BYTE)

Kiểm tra CRC (2BYTE)

0x01

0x03

0x00 0x00

0x00 0x02

0xC4 0x0B


Trả về (nhận):

Địa chỉ

Mã chức năng

Số lượng Byte

Giá trị độ ẩm

Giá trị nhiệt độ

Kiểm tra CRC

0x01

0x03

0x00 0x04

0x02 0x92

0xFF 0x9B

0x5A 0x3D



Nhiệt độ: FF9B (Thập lục phân) = -101 => Nhiệt độ: -10.1 oC

Độ ẩm: 0292 (Thập lục phân) = 658 => Độ ẩm: 65.8 %RH

3. Tài liệu hướng dẫn:

Tài liệu cảm biến

App kết nối PC
