Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES-TH-02 là cảm biến nhiệt độ độ ẩm công nghiệp (vỏ bọc chống bụi, đất, chống sét).
Hỗ trợ giao tiếp RS485 Modbus RTU, được sử dụng phổ biến trong các ứng dụng giám sát điều khiển nhiệt độ, độ ẩm nhà kho, nhà máy, phòng thí nghiệm, nhà thuốc, kho lạnh, phòng server, phòng datacenter...
Hỗ trợ giao tiếp RS485 Modbus RTU, được sử dụng phổ biến trong các ứng dụng giám sát điều khiển nhiệt độ, độ ẩm nhà kho, nhà máy, phòng thí nghiệm, nhà thuốc, kho lạnh, phòng server, phòng datacenter...
Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor
Đọc và thay đổi thanh ghi RS485 Modbus ES-TH-02 sử dụng Insight Sensor
Vẽ biểu đồ và lưu trữ data logger ES-TH-02 sử dụng Insight Sensor
Thông số kỹ thuật:
Điện áp định mức | DC 5V - DC 28V |
Phạm vi đo | - Nhiệt độ : -40 ~ 80 độ C - Độ ẩm: 0 ~ 100 %RH |
Độ chính xác | - Nhiệt độ +- 0.5 độ, Độ phân dải: 0.1 độ - Độ ẩm: +- 4 %RH, Độ phân dải: 0.1 %RH |
Chuẩn ngõ ra | RS485 |
Giao thức truyển thông | Modbus RTU |
Tốc độ truyền | 2400 bps, 4800 bps, 9600 bps. Mặc định: 4800 bps |
Điện năng tiêu thụ | < 0.05 W |
Phương pháp lắp đặt | Trong nhà, ngoài trời, trần nhà |

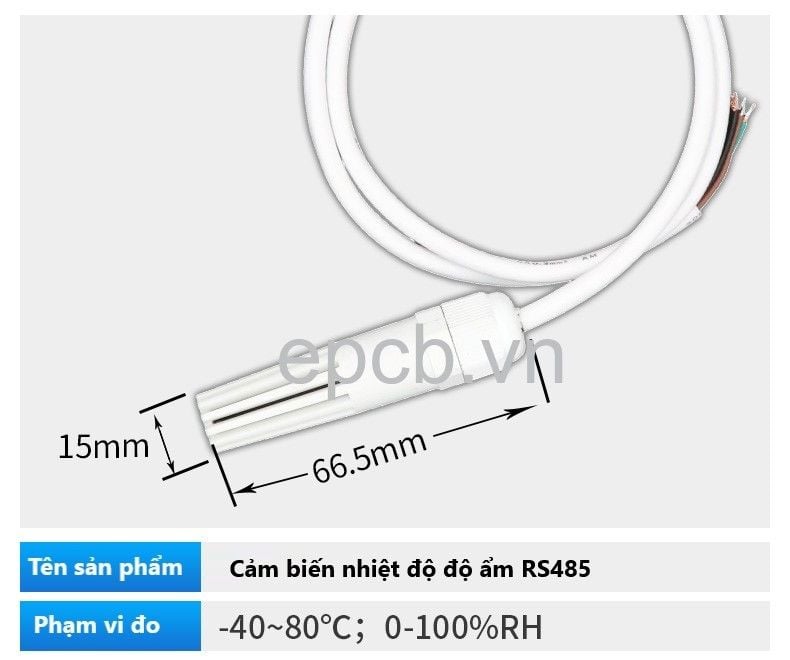

Kích thước:
Sơ đồ dây:
Ví dụ
Ví dụ 1: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)
Gửi:
Mã địa chỉ | mã chức năng | Địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x03 | 0x07 0xD0 | 0x00 0x02 | 0xC4 | 0x86 |
Trả về:
Mã địa chỉ | Mã chức năng | Số byte trả về hợp lệ | Tốc độ truyền | Địa chỉ | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x03 | 0x04 | 0x00 0x01 | 0x00 0x01 | 0x6A | 0x33 |
Ví dụ 2: Đọc địa chỉ và tốc độ truyền của thiết bị với địa chỉ 0x01, tốc độ truyền là 4800 (1)
Gửi:
Mã địa chỉ | mã chức năng | Địa chỉ ban đầu | Độ dài dữ liệu | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x03 | 0x07 0xD0 | 0x00 0x02 | 0xC4 | 0x86 |
Trả về:
Mã địa chỉ | Mã chức năng | Số byte trả về hợp lệ | Tốc độ truyền | Địa chỉ | Mã kiểm tra bit thấp (CRC) | Mã kiểm tra bit cao (CRC) |
0x01 | 0x03 | 0x04 | 0x00 0x01 | 0x00 0x01 | 0x6A | 0x33 |
