Cảm biến nhiệt độ độ ẩm đường ống ES-WS-TH-01 (RS485 Modbus RTU)

Sản phẩm: 5
Số lượng

RS485 - LCD hiển thị

RS485

4-20 mA

0-5V

0-10V

Liên hệ

Chi tiết sản phẩm

Cảm biến nhiệt độ độ ẩm đường ống ES-WS-TH-01 được thiết kế chuyên dụng cho việc đo nhiệt độ và độ ẩm trong đường ống nhờ sử dụng cấu trúc dạng chèn kết hợp giữa ống dẫn khí và mặt bích.

Cảm biến nhiệt độ độ ẩm đường ống ES-WS-TH-01 RS485 Modbus RTU

Thông số kỹ thuật

Nguồn điện (mặc định)	10–30V DC
Công suất tiêu thụ tối đa	0.1W
Độ chính xác	Độ ẩm	±3%RH (tại 60%RH, 25℃)
Độ chính xác	Nhiệt độ	±0.5℃ (tại 25℃)
Điều kiện hoạt động của mạch	Nhiệt độ	-40℃ đến +60℃
Điều kiện hoạt động của mạch	Độ ẩm	0%RH đến 95%RH (không ngưng tụ)
Dải đo của đầu dò	Nhiệt độ	-40℃ đến +80℃
Dải đo của đầu dò	Độ ẩm	0%RH đến 100%RH
Giao thức truyền thông	Modbus-RTU
Tín hiệu đầu ra	RS-485
Độ phân giải hiển thị	Nhiệt độ	0.1℃
Độ phân giải hiển thị	Độ ẩm	0.1%RH
Thời gian làm mới dữ liệu	1 giây
Độ ổn định lâu dài	Nhiệt độ	≤0.1℃/năm
Độ ổn định lâu dài	Độ ẩm	≤1%RH/năm
Thời gian phản hồi (1m/s gió)	Nhiệt độ	≤25 giây
Thời gian phản hồi (1m/s gió)	Độ ẩm	≤8 giây
Cài đặt tham số	Thiết lập thông qua phần mềm cấu hình

Sơ đồ cổng connector kết nối

A	485-A
V+	Nguồn dương (10~30V DC)
GND	Nguồn âm
B	485-B

Lắp đặt và kích thước

Sản phẩm sử dụng đầu dò phát hiện khí có độ nhạy cao, tín hiệu ổn định, độ chính xác cao, phản hồi nhanh và tuổi thọ dài. Các đặc điểm bao gồm: dải đo rộng, độ tuyến tính tốt, dễ sử dụng, dễ lắp đặt, truyền tín hiệu ở khoảng cách xa. Người dùng nên kiểm tra thiết bị trong môi trường thực tế để đảm bảo cảm biến đáp ứng yêu cầu sử dụng.

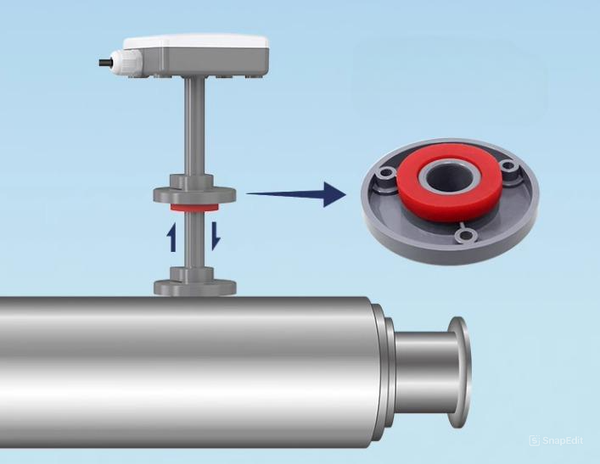

mat-bich

(Đế lắp đặt mặt bích, có thể điều chỉnh độ sâu cảm biến trong đường ống)

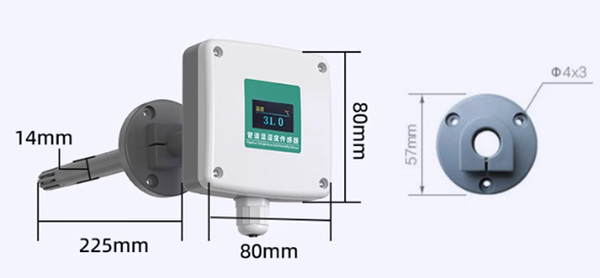

kich-thuoc

( Kích thước của cảm biến)

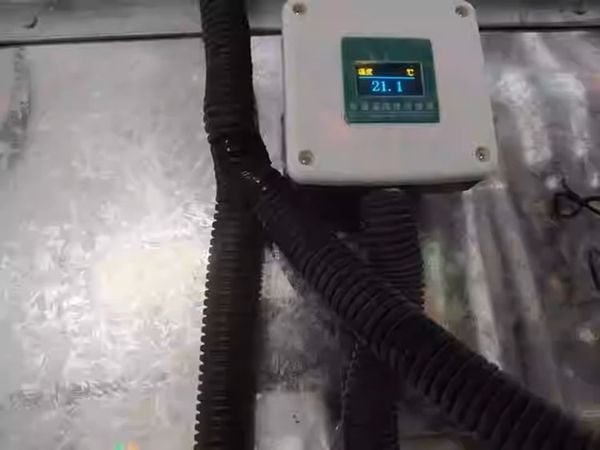

Hình ảnh lắp đặt thực tế của cảm biến ES-WS-TH-01

(Hình ảnh cảm biến lắp thực tế)

Cấu hình RS485 của cảm biến

Cảm biến sử dụng chuẩn truyền thông RS485, chuẩn truyền thông rất phổ thông trong công nghiệp.

Kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED, dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.

Encoding	8-bit binary
Data Bits	8 bits
Parity Bit	None
Stop Bit	1 bit
Error Check	CRC (Cyclic Redundancy Check)
Baud Rate	1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bit/s (factory default: 4800 bit/s)

Bảng thanh ghi - RS485 Register Map

Register Address	PLC or SCADA Address	Content	Operation
0000H	40001	Humidity	Read-only
0001H	40002	Temperature	Read-only
0050H	40081	Temperature Calibration	Read/Write
0051H	40082	Humidity Calibration	Read/Write
07D0H	42001	Device Address Register	Read/Write: 1–254
07D1H	42001	Baud Rate Register	Read/Write:
			0 = 2400
			1 = 4800
			2 = 9600
			3 = 19200
			4 = 38400
			5 = 57600
			6 = 115200
			7 = 1200
