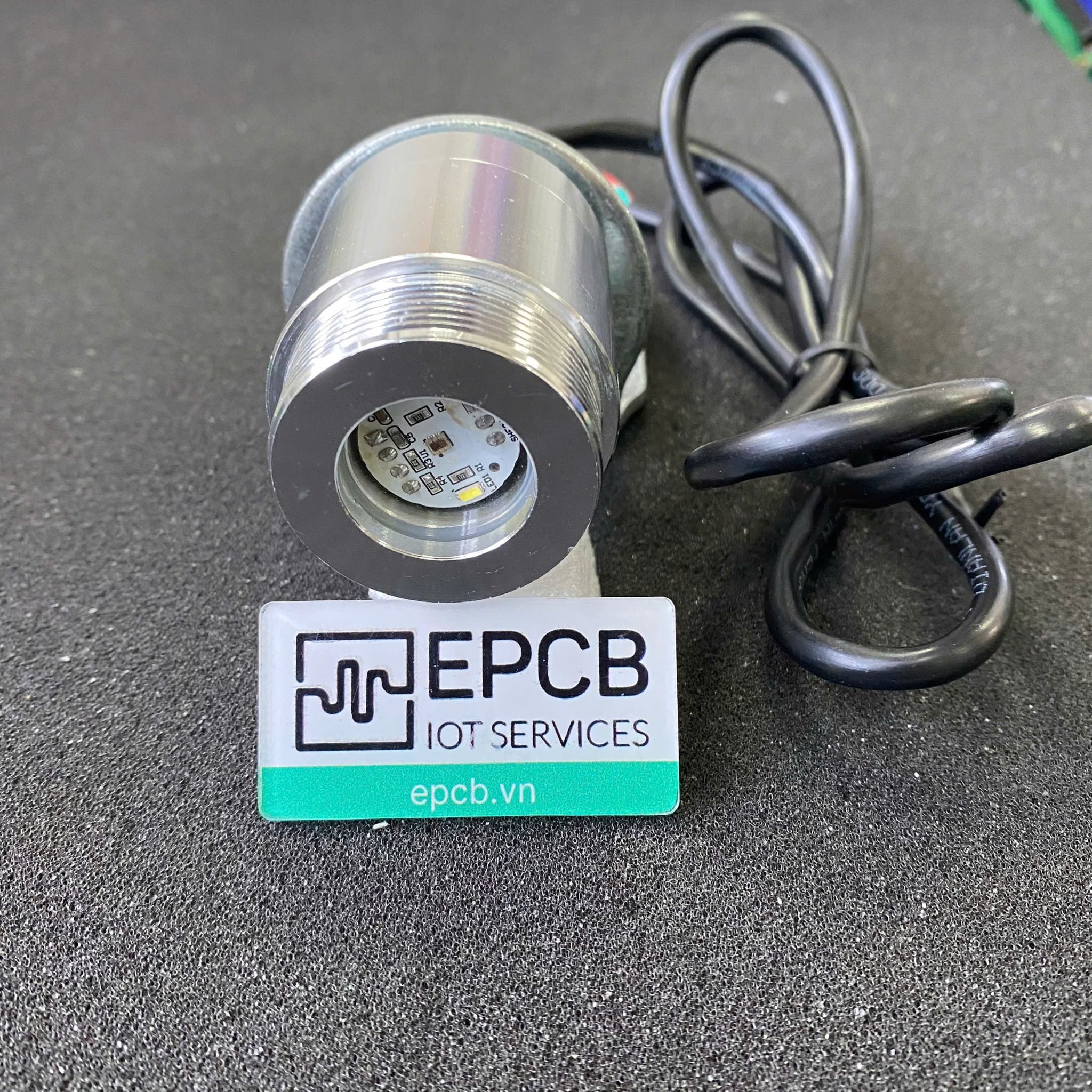

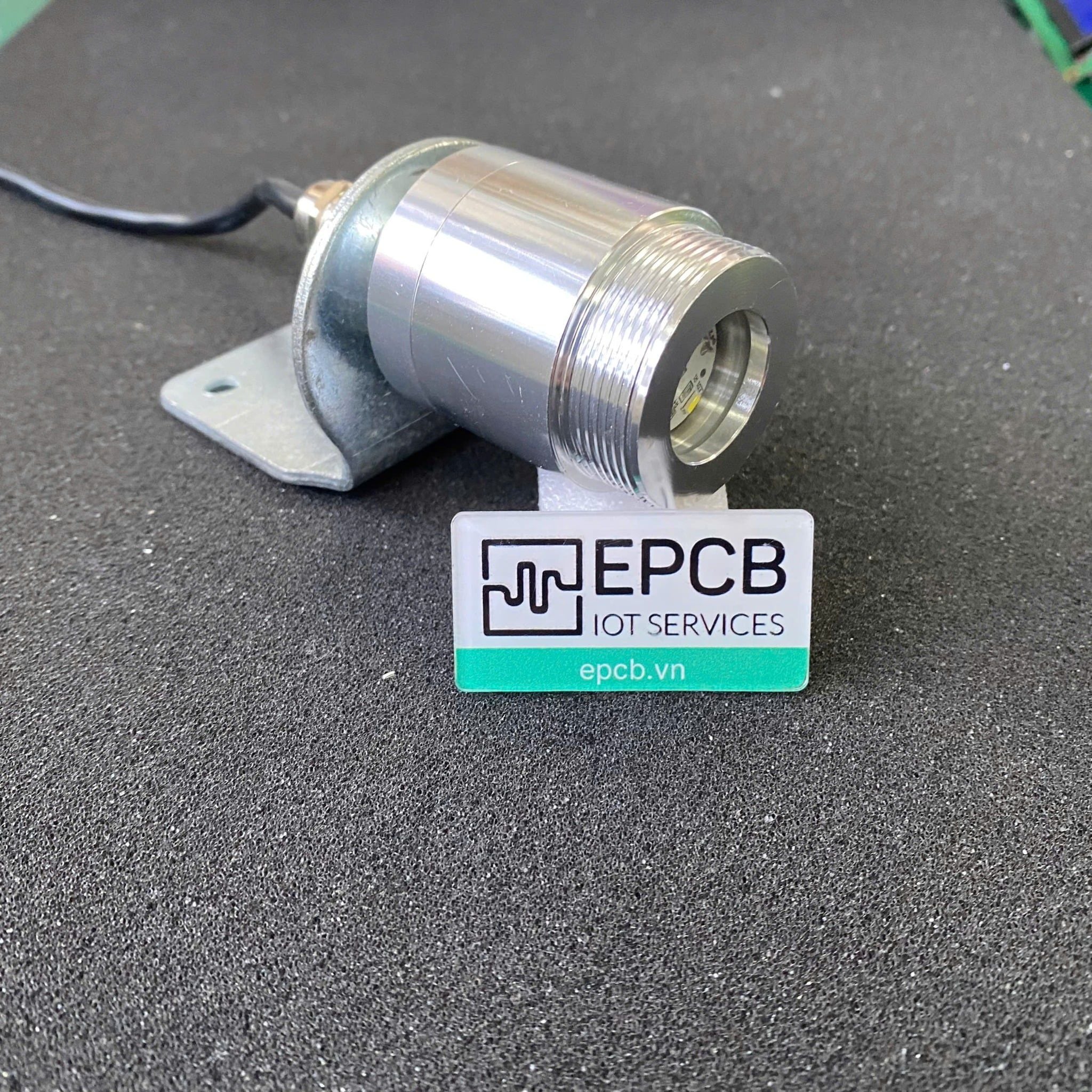

Cảm biến nhận diện màu sắc XM7769 được phát triển dành cho các hệ thống công nghiệp, nhà máy và dây chuyền tự động hóa. Thiết bị sở hữu vỏ nhôm chắc chắn, khả năng chống nước và bụi đạt tiêu chuẩn IP65, giúp hoạt động ổn định trong các môi trường sản xuất khắc nghiệt.
Dựa trên cơ chế nhận dạng màu theo thang đo và hỗ trợ giao tiếp RS485, XM769 được sử dụng rộng rãi trong các ngành may mặc, sản xuất giày dép, công nghiệp ô tô và dây chuyền lắp ráp thiết bị, nơi yêu cầu độ chính xác cao trong việc phân biệt màu sắc.
Tính năng
- Nhận diện màu sắc chính xác: Có khả năng phát hiện ngay cả các màu sắc có cùng tông màu với độ chính xác cao. Cảm biến sử dụng nguồn sáng LED RGB và phân tích tỷ lệ R/G/B để nhận dạng mã màu, phù hợp cho nhiều ứng dụng phát hiện dấu màu khác nhau.
- Tốc độ phản hồi siêu nhanh: Thời gian đáp ứng cực nhanh, chỉ 45 μs (trung bình), đảm bảo khả năng nhận dạng ổn định ngay cả khi vật thể hơi rung hoặc đang chuyển động.
- Vỏ kim loại bền bỉ: Kết cấu hợp kim nhôm chắc chắn, chống oxy hóa tốt, khả năng chống nhiễu cao và duy trì độ ổn định trong thời gian dài.
- Chip công nghiệp nhập khẩu: Sử dụng chipset kỹ thuật số độ chính xác cao, mang lại độ ổn định vượt trội, độ tin cậy cao và hạn chế tối đa hiện tượng trôi tín hiệu trong quá trình hoạt động lâu dài.
- Hệ thống bảo vệ và chống nhiễu toàn diện: Tích hợp các cơ chế bảo vệ như chống ngắn mạch, chống đảo cực, chống quá dòng, cùng khả năng kháng nhiễu đa lớp — bao gồm nhiễu quang học, nhiễu điện từ, nhiễu từ servo và biến tần.

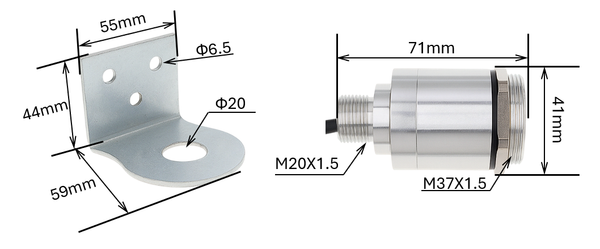

Kích thước
Thông số kỹ thuật
Mục | Thông số |
Model sản phẩm | XM7769 |
Nguyên lý phát hiện | Cảm biến thang màu |
Thời gian phản hồi | ≤100 ms |
Khoảng cách phát hiện | 0–20 mm |
Điều chỉnh độ nhạy | Cấu hình bằng phần mềm |
Ngõ ra điều khiển | RS485 |
Mạch bảo vệ | Bảo vệ quá dòng và quá áp |
Điện áp hoạt động | 5–24 V DC |
Dòng tiêu thụ | < 20 mA |
Chuẩn bảo vệ | IP65 |
Khả năng chống ánh sáng môi trường | Tới 5000 lux (đèn sợi đốt) / 20000 lux (ánh sáng tự nhiên) |
Nhiệt độ hoạt động | -20°C đến +55°C |
Độ ẩm hoạt động | 35%–85%, không ngưng tụ |
Vật liệu vỏ | Hợp kim nhôm |

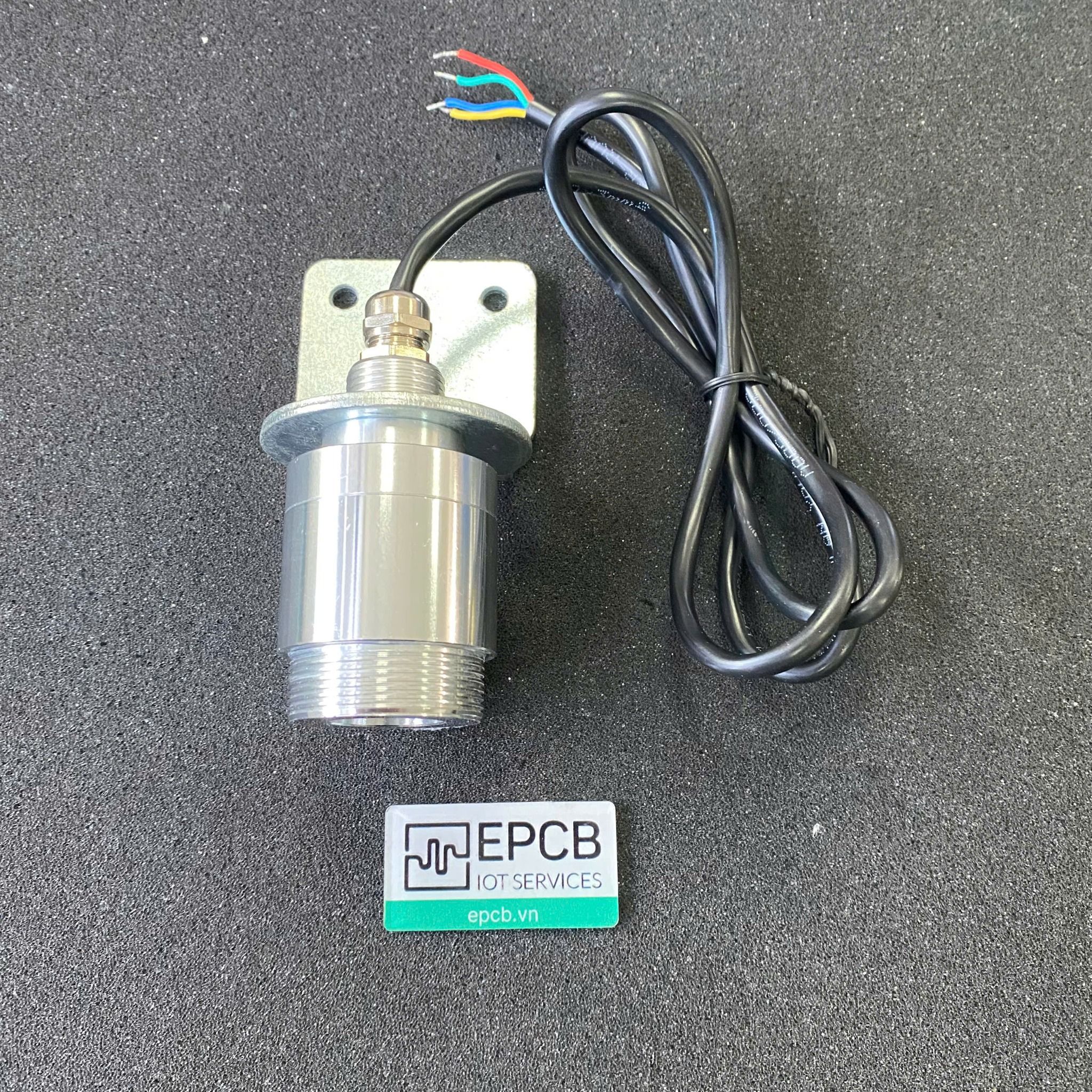

Sơ đồ kết nối dây
Màu dây | Chức năng |
Đỏ (Red) | VCC |
Xanh lá (Green) | GND |
Vàng (Yellow) | RS485 A |
Xanh dương (Blue) | RS485 B |
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 9600bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ cấu hình | Địa chỉ thanh ghi | Mô tả thanh ghi | Kiểu dữ liệu | Giá trị | Ghi chú |
40001 | 00 00 | Giá trị màu (R) | Chỉ đọc | 0–255 | Giá trị màu trả về tương ứng với bảng mã RGB. |
40002 | 00 01 | Giá trị màu (G) | Chỉ đọc | 0–255 | |
40003 | 00 02 | Giá trị màu (B) | Chỉ đọc | 0–255 | |
40101 | 00 64 | Mã Model | Chỉ đọc | 0–59999 | |
40102 | 00 65 | Tổng số điểm đo | Chỉ đọc | 1–1600 | |
40103 | 00 66 | Địa chỉ thiết bị | Đọc/Ghi | 1–249 | |
40104 | 00 67 | Tốc độ Baud | Đọc/Ghi | 0–6 | |
40105 | 00 68 | Chế độ giao tiếp | Đọc/Ghi | 1 | Truy vấn (Query) |
40106 | 00 69 | Loại giao thức | Đọc/Ghi | 1 | MODBUS-RTU |

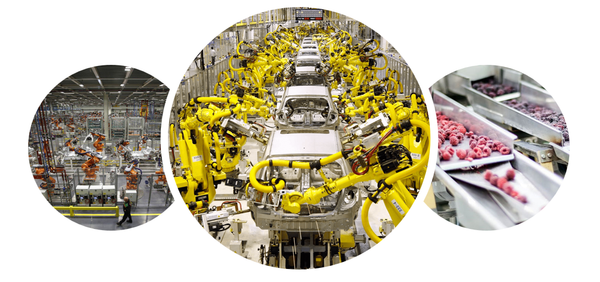

Ứng dụng
Cảm biến màu sắc được sử dụng để nhận biết và phân tích màu của vật thể trong thời gian thực. Nó thường được ứng dụng trong phân loại sản phẩm trên dây chuyền, kiểm tra chất lượng màu sắc, robot pick-and-place, phân loại nông sản, cân chỉnh màu trong thiết bị điện tử và các hệ thống tự động hóa cần nhận diện màu nhanh và chính xác.
Tài liệu kỹ thuật
Video hướng dẫn sử dụng
