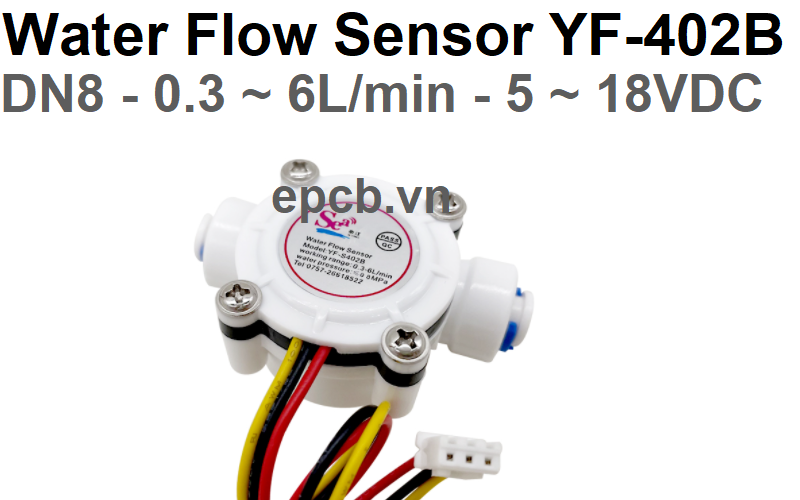

Cảm Biến Lưu Lượng Nước YF-S402B DN8 (13mm) là cảm biến lưu lượng nước được sử dụng phổ biến trong: lò sưởi điện, điều hòa không khí, máy móc và thiết bị sản xuất xử lý hóa chất, thiết bị xử lý nước, máy nước nóng, nồi hơi treo tường, bình nước, máy pha cà phê, máy bán nước, máy kiểm soát nước, nước công nghiệp,...
Bảng quy đổi kích thước ống định danh DN sang mm:
NPS (inch) | ¼ | ⅜ | ½ | ¾ | 1 | 1¼ | 1½ | 2 | 3 | 4 |
DN (mm) | 8 | 10 | 15 | 20 | 25 | 35 | 40 | 50 | 80 | 100 |
Tên Thường gọi (mm) | 13 | 17 | 21 | 27 | 34 | 42 | 49 | 60 | 90 | 114 |
Ví dụ: Trên thiết bị ghi DN8 tức tương đương với ống có đường kính ngoài phi 13
Thông Số kỹ thuật:
- Điện áp hoạt động: 5 ~ 18VDC
- Dòng: <10mA
- Tín đầu ra: NPN
- Sơ đồ dây:
- Red (Đỏ): VCC: 5 ~ 18VDC
- Yellow (Vàng): OUT
- Black (Đen): GND
- Lưu lượng đo: 0.3 ~ 6 (L/min)
- Áp lực chịu được: 0.8Mpa
- Nhiệt độ Hoạt động: <80°C
Công Thức tính:
- F =( 38*Q ) (±2% sai số)
- F: Tần số (Hz)
- Q: Lưu lượng nước trong 1 phút (L/min)
- 38: Hệ số (tương ứng với cảm biến YF-S402B)
Tín hiệu xung từ cảm biến:
Kích thước(mm):
