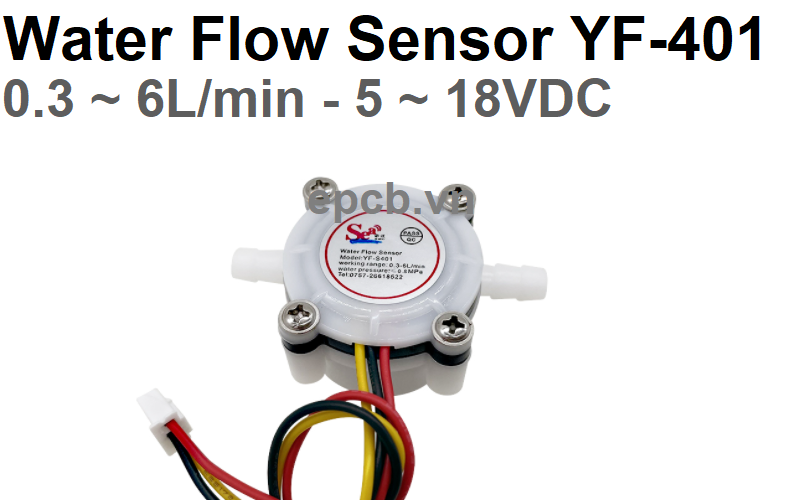

Cảm Biến Lưu Lượng Nước YF-S401 là cảm biến lưu lượng nước được sử dụng phổ biến trong: lò sưởi điện, điều hòa không khí, máy móc và thiết bị sản xuất xử lý hóa chất, thiết bị xử lý nước, máy nước nóng, bình nước, máy pha cà phê, máy bán nước, máy kiểm soát nước, nước công nghiệp,...
Thông số kỹ thuật:
Tín hiệu đầu ra | Tín hiệu xung NPN |
Phiên bản | YF-B5 |
Kích thước lắp đặt | G3/4 (Đường kính 25.8mm) |
Nguồn cấp | 3.5 ~ 24VDC |
Áp lực chịu được | ≤ 1.75MPa |
Điện áp xung đầu ra | 5VDC |
Chu kỳ xung đầu ra | 50% ± 10% |
Lưu lượng đo | 1 ~ 30L/min ±3% |
Công thức tính:
F =( 98*Q) (±2% sai số)
- F: Tần số (Hz)
- Q: Lưu lượng nước trong 1 phút (L/min)
- 98: Hệ số (tương ứng với cảm biến YF-S401)
Tín hiệu xung từ cảm biến:

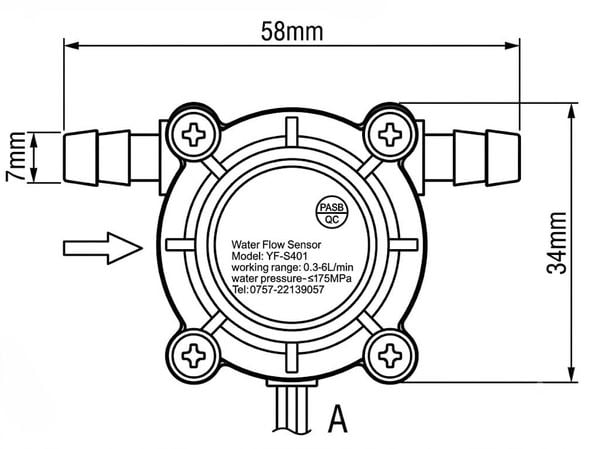

Kích thước (mm):
Sơ đồ kết dây:
Màu dây | Chức năng |
Đỏ | Vcc |
Đen | GND |
Vàng | Ngõ ra PWM |
