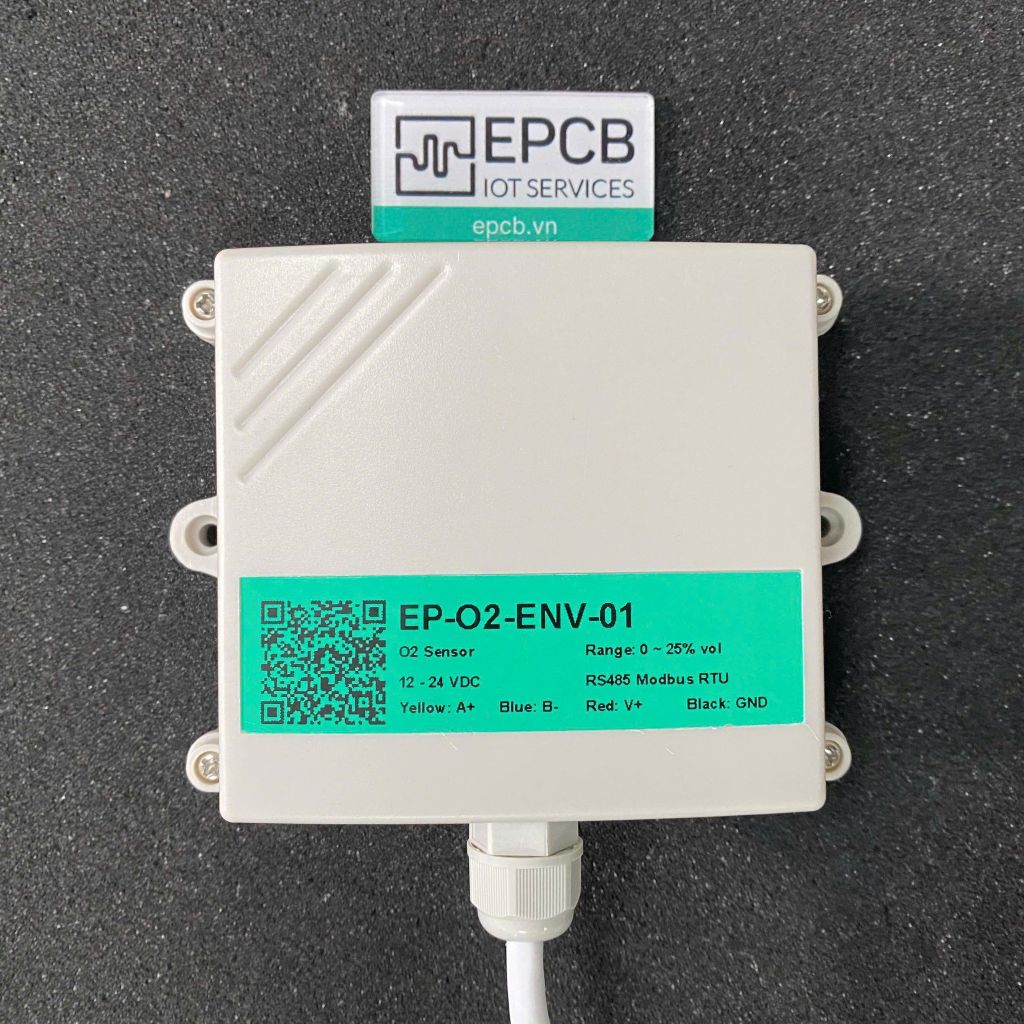

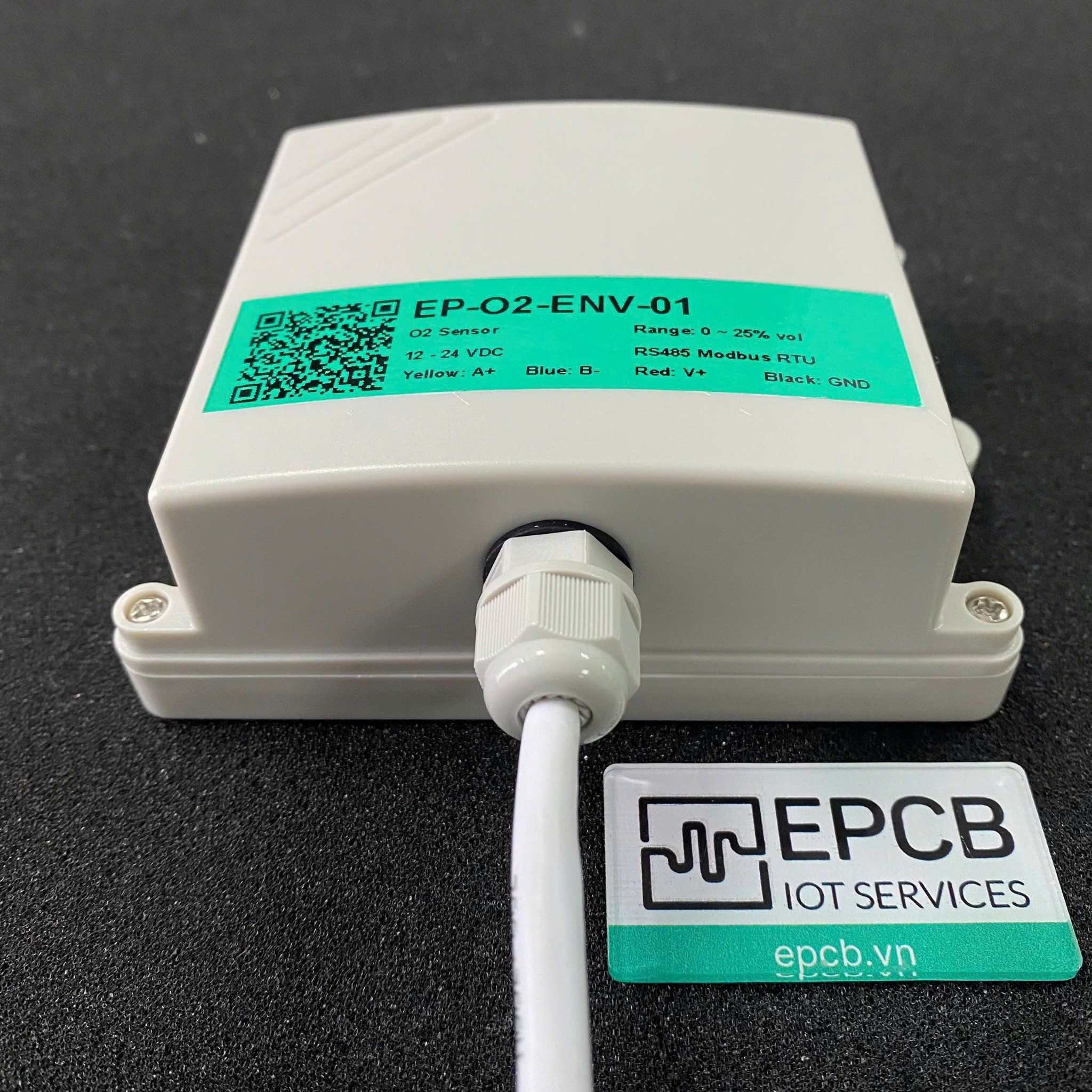

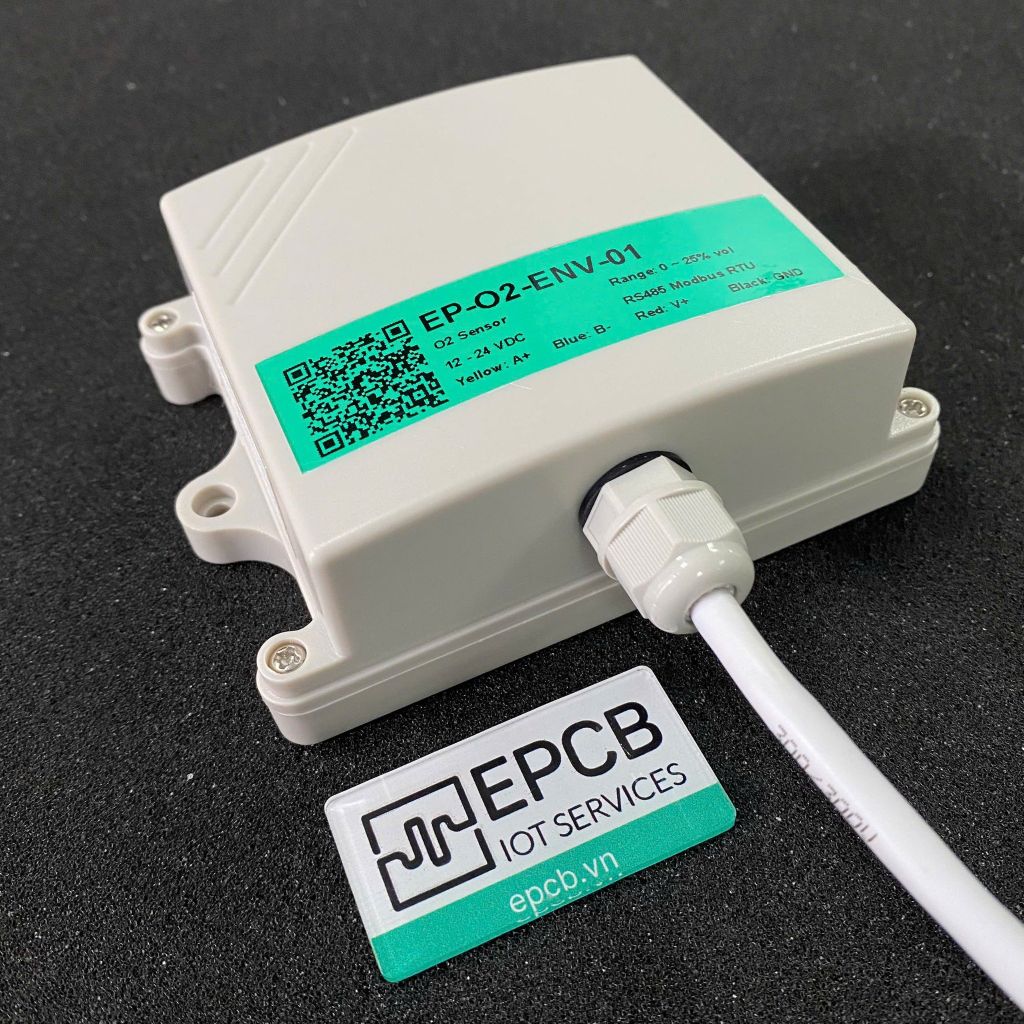

Cảm biến đo nồng độ khí oxy EP-ENV-O2-01 sử dụng nguyên lý điện hóa, đem lại độ chính xác và tính ổn định cao. Thiết bị có thể xuất được ngõ ra điện áp, dòng, RS485 và các thiết bị khác theo nhu cầu. Thiết bị nhỏ gọn, dễ lắp đặt, tuyến tính tốt, khả năng chống nhiễu cao, phù hợp giám sát nồng độ oxy trong tòa nhà, nơi công cộng, nhà kính và nhà máy.
Tính năng
- Áp dụng nguyên lý phát hiện điện hóa tiên tiến, đảm bảo độ chính xác cao và độ ổn định tốt.
- Bộ phát tín hiệu sử dụng module mạch tích hợp hiện đại, có thể xuất điện áp, dòng và các tín hiệu khác theo nhu cầu.
- Thiết bị nhỏ gọn, dễ lắp đặt, dễ mang theo và vận hành tin cậy.
- Sử dụng mạch độc quyền, đảm bảo tuyến tính tốt, tải lớn, truyền xa và khả năng chống nhiễu mạnh.
- Thích hợp giám sát nồng độ oxy trong tòa nhà văn phòng, nơi công cộng, nhà kính và nhà máy sản xuất.
Khí oxy là thành phần thiết yếu trong không khí, đóng vai trò quan trọng trong quá trình hô hấp và các phản ứng oxy hóa công nghiệp. Trong công nghiệp, việc giám sát nồng độ oxy được ứng dụng để kiểm soát quá trình đốt, lên men, cũng như đảm bảo an toàn trong các không gian kín hoặc dễ cháy nổ.

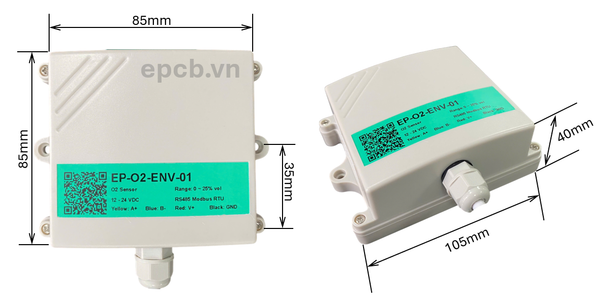

Kích thước
Thông số kỹ thuật
Thông số | Giá trị |
Dải đo | 0 ~ 25% VOL |
Độ chính xác | ±1% VOL |
Độ phân giải | 0.1% VOL |
Nguồn cấp | 12 ~ 24 VDC |
Tùy chọn ngõ ra | 4 ~ 20 mA / RS485 |
Chiều dài dây tín hiệu | 2.5 m (có thể tùy chỉnh) |
Điện trở tải | Ngõ ra điện áp: RL ≥ 1 kΩ |
Nhiệt độ làm việc | -40°C ~ +70°C |
Độ ẩm tương đối | 0 ~ 100% RH (không ngưng tụ) |
Công suất tiêu thụ | 4.8 mW |
Sơ đồ nối dây
(Sơ đồ kết nối RS485)
(Sơ đồ kết nối 4-20mA)
Ngõ ra | Màu dây | Chức năng |
RS485 | Đỏ (Red) | VCC |
Đen (Black) | GND | |
Vàng (Yellow) | RS485 A | |
Xanh dương (Blue) | RS485 B | |
4-20mA | Đỏ (Red) | VCC |
Vàng (Yellow) | Signal | |
Xanh lá cây (Green) | GND |
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ | Địa chỉ PLC | Mô tả | Chức năng |
0000H | 40001 | Nồng độ khí O2 (đơn vị: 0.1% VOL) | Chỉ đọc |
Ứng dụng

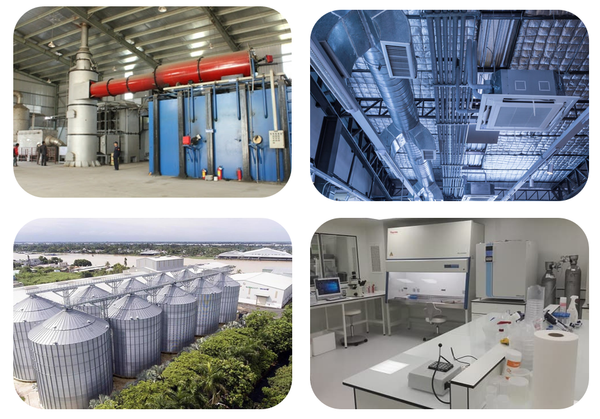

Cảm biến khí oxy được ứng dụng rộng rãi trong lò đốt công nghiệp để kiểm soát quá trình cháy, trong hệ thống HVAC nhằm đảm bảo chất lượng không khí, tại silo và kho chứa để giám sát an toàn không gian kín. Ngoài ra, thiết bị còn được dùng trong phòng thí nghiệm để duy trì nồng độ oxy phù hợp cho các quy trình sinh học và nghiên cứu.
