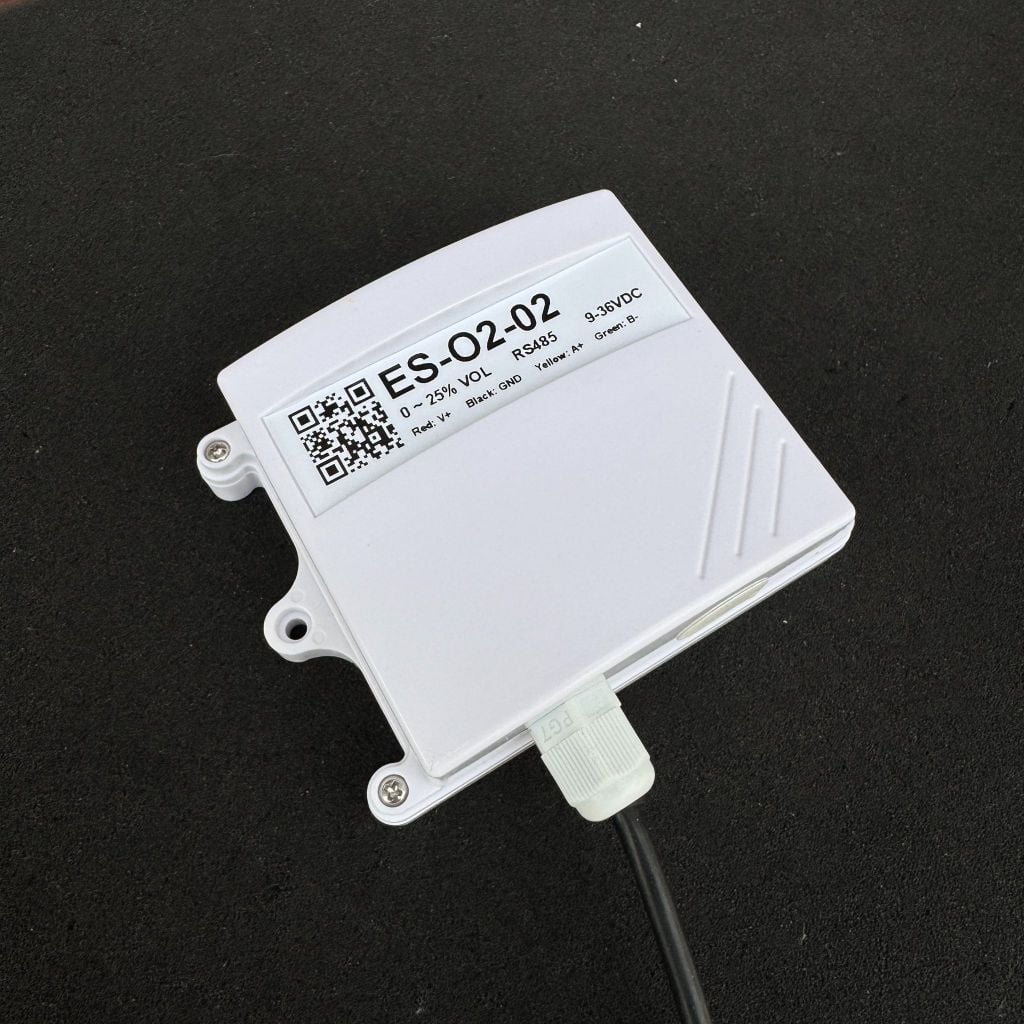

Cảm biến đo nồng độ khí O2 ES-O2-02 (RS485 Modbus RTU)

Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Số lượng

Giá chưa bao gồm VAT

ES-O2-02

Liên hệ

Chi tiết sản phẩm

ES-O2-02 là cảm biến đo nồng độ khí Oxy công nghiệp mang thương hiệu Make by EPCB !

ES-O2-02 đo nồng độ O2 cùng với nhiệt độ và độ ẩm tương đối của môi trường. Tất cả giá trị đo được truyền qua bus RS485 theo giao thức chuẩn Modbus RTU. Cảm biến có thể kết nối trực tiếp với PLC, bộ ghi dữ liệu (data logger), hệ thống SCADA hoặc IoT gateway.

Cảm biến dùng cell điện hóa kiểu galvanic có tuổi thọ cao và mạch xử lý tín hiệu chính xác, giúp số đo ổn định theo thời gian. Thiết bị còn tích hợp cảm biến nhiệt độ và độ ẩm kỹ thuật số có độ chính xác cao để đo điều kiện môi trường xung quanh. Mỗi cảm biến đều được hiệu chuẩn tại nhà máy và có thể sử dụng ngay sau khi lắp đặt.

Thiết bị được EPCB thiết kế, và được sản xuất tại Việt Nam !

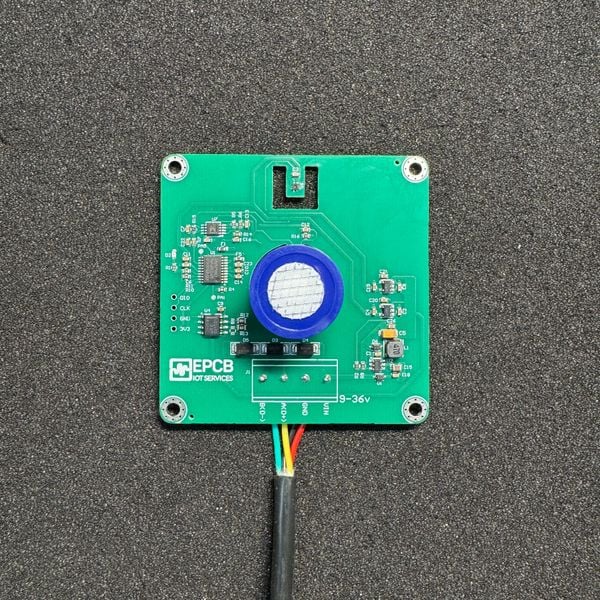

board-o2-design-by-epcb

Sản phẩm được thiết kế bởi EPCB

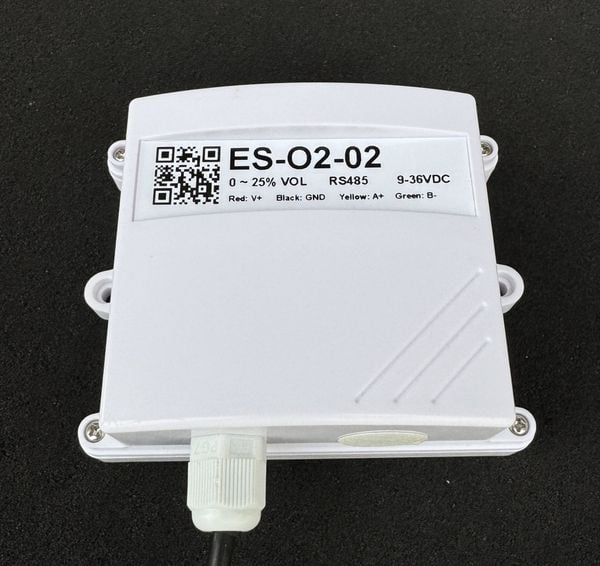

es-o2-02-fe-image

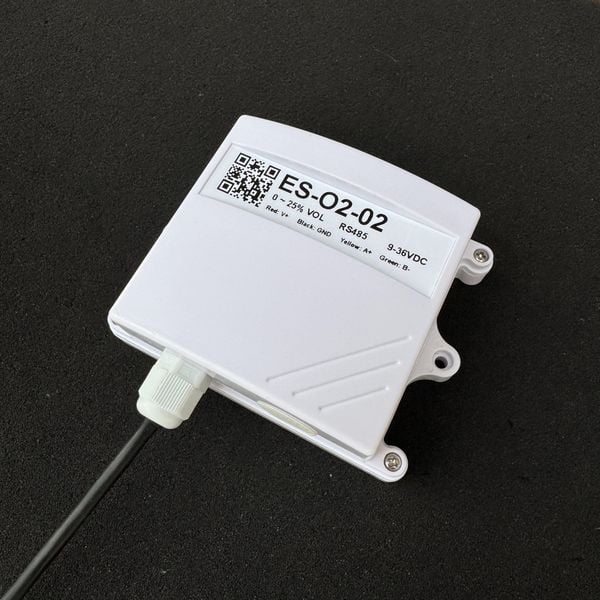

es-o2-02-right-side-image

Tính năng nổi bật:

Dải đo O2 từ 0 - 25 %VOL, độ phân giải 0.1 %VOL.
Đo nhiệt độ và độ ẩm môi trường.
Giao tiếp RS485 Modbus RTU, tốc độ baud 4800 - 115200 bps, địa chỉ 1 - 247.
Dải điện áp cấp công nghiệp rộng 9 - 36 VDC, có bảo vệ chống cắm ngược cực.
Bảo vệ chống xung sét trên đường truyền RS485.
Hiệu chuẩn sẵn tại nhà máy; có thể chỉnh offset cho từng giá trị đo qua Modbus.

Thông số kỹ thuật:

Hạng mục	Thông số
Thông tin chung
Model	ES-O2-02
Loại thiết bị	Cảm biến O2 kèm đo nhiệt độ và độ ẩm môi trường, Modbus RTU RS485
Giá trị đo	Nồng độ O2, nhiệt độ môi trường, độ ẩm tương đối
Nguồn cấp
Điện áp cấp	9 ~ 36 VDC
Bảo vệ	Bảo vệ chống cắm ngược cực; bảo vệ chống xung sét trên đường RS485 A/B
Oxy
Nguyên lý cảm biến	Điện hóa galvanic đo O2
Dải đo	0 ~ 25 %VOL (quá tải tối đa 30 %VOL)
Độ phân giải	0.1 %VOL
Thời gian đáp ứng	T90 < 20 s
Thời gian khởi động	≤ 60 s
Độ lặp lại	< ±2 % giá trị tín hiệu
Độ trôi điểm 0	0.6 %VOL
Độ ổn định dài hạn	< 2 % / tháng
Hiệu chuẩn	Hiệu chuẩn tại nhà máy
Nhiệt độ & độ ẩm
Độ chính xác nhiệt độ	±0.2 °C
Độ chính xác độ ẩm	±1.8 %RH
Độ phân giải	0.1 °C / 0.1 %RH
Môi trường
Nhiệt độ hoạt động	-30 ~ +50 °C
Độ ẩm hoạt động	15 ~ 90 %RH, không ngưng tụ
Áp suất hoạt động	90 ~ 110 kPa

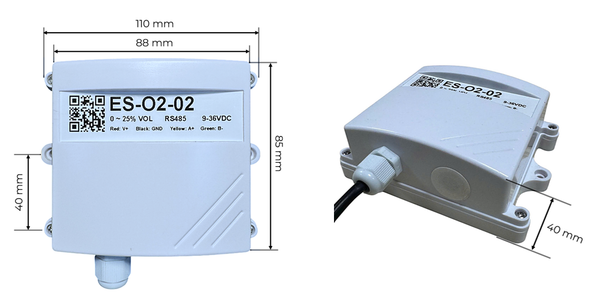

Kích thước:

es-o2-02-dimensions

Sơ đồ kết nối dây:

es-o2-02-wiring

Màu dây	Chức năng
Đỏ (Red)	VCC
Đen (Black)	GND
Vàng (Yellow)	RS485 A+
Xanh lá (Green)	RS485 B-

Giao thức truyền thông:

Giao tiếp	RS485, 2 dây, bán song công (half-duplex)
Giao thức	Modbus RTU (Slave)
Tốc độ baud	4800 - 115200 bps (mặc định 9600 bps)
Định dạng dữ liệu	8 bit dữ liệu, không parity, 1 bit stop (8N1)
Địa chỉ Slave	1 - 247 (mặc định 1)

Bảng thanh ghi:

Địa chỉ thanh ghi	Địa chỉ PLC	Mô tả	Thao tác
Giá trị đo
0x0000	40001	Nồng độ O2, %VOL x10 (209 = 20.9 %VOL)	Đọc
0x0001	40002	Nhiệt độ môi trường, °C x10, có dấu (253 = 25.3 °C)	Đọc
0x0002	40003	Độ ẩm tương đối, %RH x10 (452 = 45.2 %RH)	Đọc
Cài đặt truyền thông (thiết bị tự khởi động lại sau khi thay đổi)
0x0064	40101	Địa chỉ Slave, 1 ~ 247 (mặc định 1)	Đọc / Ghi
0x0065	40102	Tốc độ baud: 2 = 4800, 3 = 9600, 4 = 14400, 5 = 19200, 6 = 38400, 7 = 56000, 8 = 57600, 9 = 115200 (mặc định 9600)	Đọc / Ghi
0x0066	40103	Parity: 0 = Không có (None)	Đọc
0x0067	40104	Số bit dữ liệu: 8	Đọc
0x0068	40105	Số bit stop: 1	Đọc
Hiệu chỉnh offset (áp dụng ngay lập tức), phạm vi -100 ~ 100
0x0069	40106	Offset nhiệt độ, °C x10, có dấu	Đọc / Ghi
0x006A	40107	Offset độ ẩm, %RH x10, có dấu	Đọc / Ghi
0x006B	40108	Offset O2, %VOL x10, có dấu	Đọc / Ghi

Ứng dụng:

Cảm biến oxy ES-O2-02 được ứng dụng trong kho hàng, kho lạnh và kho bảo quản khí quyển kiểm soát, máy tạo khí nitơ và hệ thống phủ khí trơ, kiểm soát chất lượng không khí và thông gió trong tòa nhà, tầng hầm, bãi đỗ xe, cũng như trong nhà kính, nông nghiệp và chế biến thực phẩm; thiết bị dễ dàng tích hợp vào các hệ thống giám sát SCADA, PLC và IoT.
