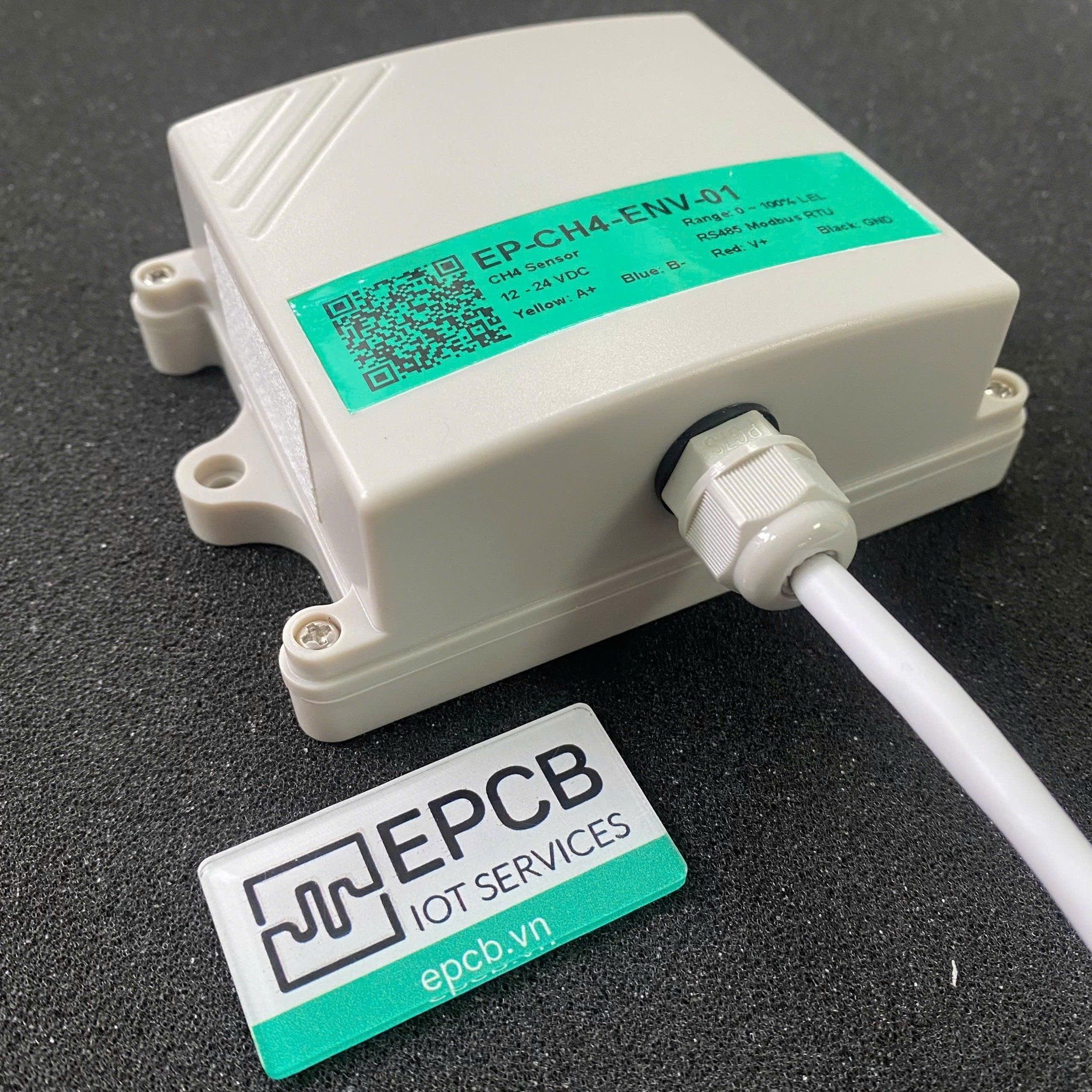

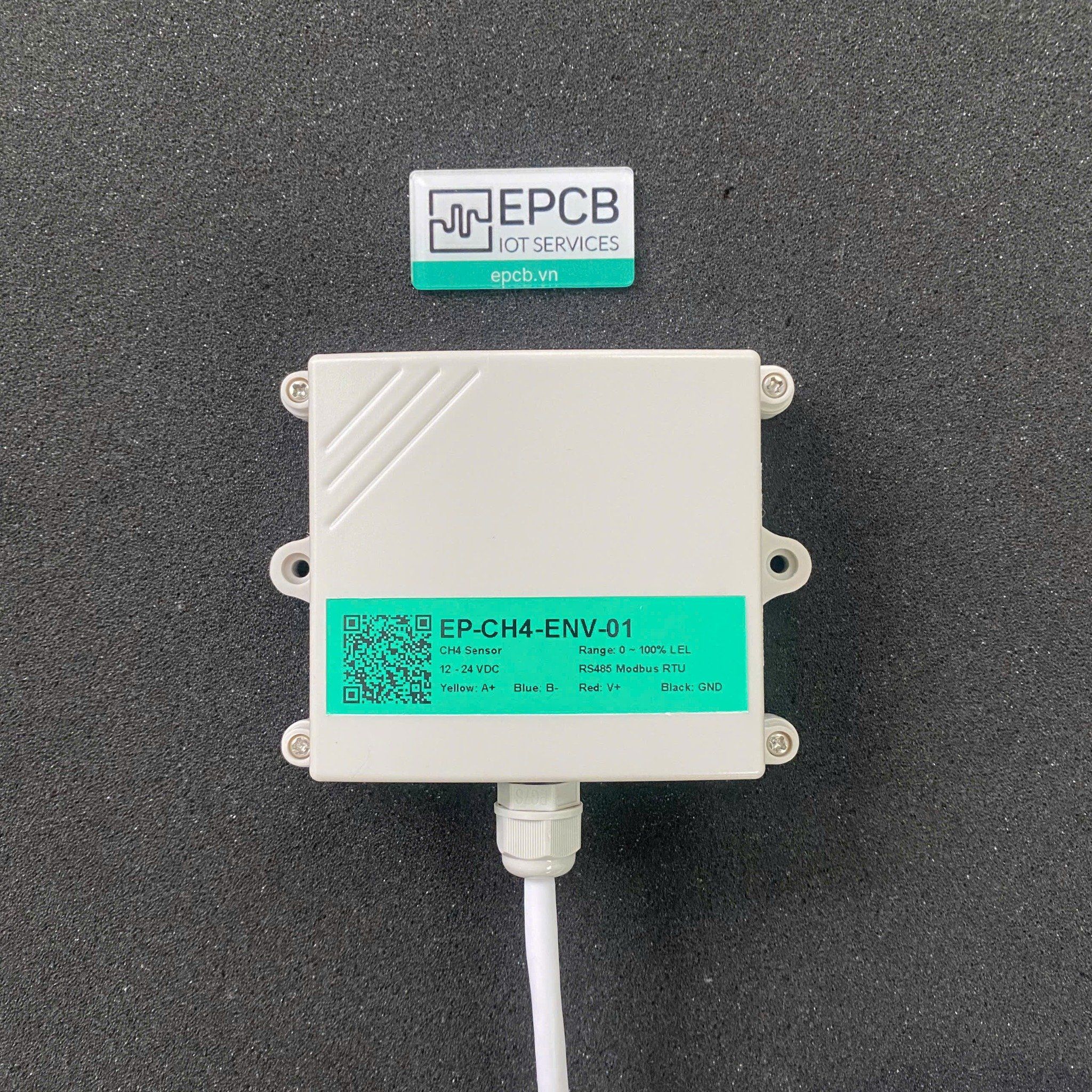

Cảm biến EP-ENV-CH4-01 sử dụng chip cảm biến nhập khẩu, được thiết kế để phát hiện nồng độ khí CH4 trong nhiều môi trường khác nhau, với ưu điểm nổi bật về độ chính xác cao và tính ổn định tốt. Bộ phát tín hiệu sử dụng mô-đun mạch tích hợp tiên tiến, có kích thước nhỏ gọn, dễ lắp đặt, thuận tiện di chuyển và đảm bảo hiệu suất hoạt động đáng tin cậy.
Tính năng
Cảm biến sử dụng đầu dò được thiết kế đặc biệt, chuyên dụng để phát hiện khí CH4, kết hợp với thiết kế cách ly nguồn cấp và tín hiệu đầu ra. Thiết bị nổi bật với dải đo rộng, độ chính xác cao, tính tuyến tính tốt, khả năng ứng dụng đa dạng, dễ vận hành, lắp đặt thuận tiện và hỗ trợ khoảng cách truyền tín hiệu xa.
Khí CH4 (methane) là một loại khí không màu, không mùi, dễ bắt cháy, thường xuất hiện trong tự nhiên và trong các quá trình công nghiệp. Việc giám sát nồng độ khí CH₄ rất quan trọng để đảm bảo an toàn, ngăn ngừa nguy cơ cháy nổ cũng như bảo vệ môi trường. Các cảm biến phát hiện CH₄ giúp kiểm soát hiệu quả khí thải và cảnh báo sớm trong nhiều ứng dụng khác nhau.

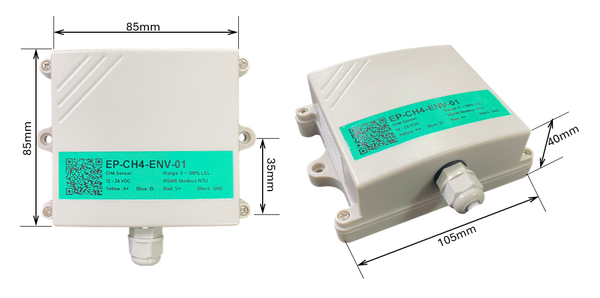

Kích thước
Thông số kỹ thuật
Thông số | Giá trị |
Dải đo | 0 ~ 100% LEL |
Độ chính xác | 5% toàn dải (fs) |
Độ phân giải | 1% LEL |
Nguồn cấp | 12-24VDC |
Tùy chọn ngõ ra | 4 ~ 20mA / RS485 |
Chiều dài cáp tín hiệu | 2.5 m (có thể tùy chỉnh) |
Điện trở tải | Ngõ ra điện áp: RL ≥ 1KΩNgõ ra dòng: RL ≤ 250Ω |
Nhiệt độ hoạt động | -40℃ ~ +70℃ |
Độ ẩm tương đối | 0 ~ 100% RH (không ngưng tụ) |
Trọng lượng sản phẩm | 140 g |
Công suất tiêu thụ | 4.8 mW |
Sơ đồ kết nối dây
(Sơ đồ dây RS485)
(Sơ đồ dây 4-20mA)
Ngõ ra | Màu dây | Chức năng |
RS485 | Đỏ (Red) | VCC |
Đen (Black) | GND | |
Vàng (Yellow) | RS485 A | |
Xanh dương (Blue) | RS485 B | |
4-20mA | Đỏ (Red) | VCC |
Vàng (Yellow) | Current Signal | |
Xanh lá cây (Green) | GND |
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ | Địa chỉ PLC | Mô tả | Chức năng |
0000H | 40001 | Nồng độ khí CH4 (đơn vị: 1% LEL) | Chỉ đọc |

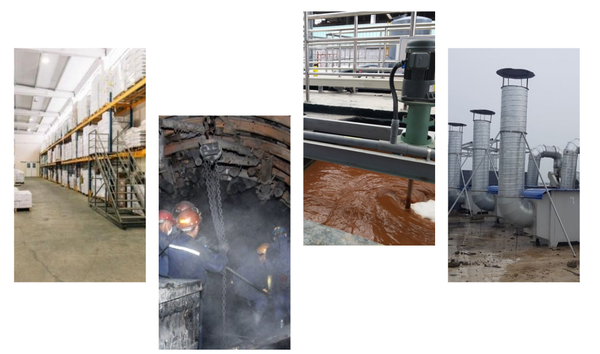

Ứng dụng
Cảm biến CH4 được sử dụng để phát hiện và giám sát nồng độ khí methane trong không khí, giúp ngăn ngừa nguy cơ cháy nổ trong các khu vực dễ phát sinh khí dễ cháy như mỏ than, nhà máy khí, kho chứa nhiên liệu và hệ thống xử lý nước thải. Ngoài ra, thiết bị còn được ứng dụng trong giám sát khí thải công nghiệp, hệ thống HVAC và các trạm quan trắc môi trường nhằm đảm bảo an toàn lao động và bảo vệ môi trường.
Tài liệu kỹ thuật
