Cảm biến đo lưu lượng không khí ES-SN-3001-RFS là thiết bị chuyên dụng được thiết kế để đo chính xác lưu lượng và tốc độ gió trong hệ thống thông gió. Thiết bị cho khả năng phản hồi nhanh, đo được cả tốc độ gió thấp, sai số nhỏ và độ ổn định cao. Thiết bị còn hỗ trợ tính toán lưu lượng gió theo tiết diện ống cài đặt sẵn. Thiết kế dạng ống gió giúp lắp đặt dễ dàng tại hiện trường, sử dụng nguồn DC 10–30V và được tích hợp mạch chống nhiễu, đảm bảo hoạt động ổn định trong môi trường công nghiệp.
(Cảm biến đo lưu lượng không khí ES-SN-3001-RFS)
Thông số kỹ thuật
- Nguồn cấp: 10~30V DC
- Môi trường đo: Không khí, amoniac, khói dầu,...
- Độ chính xác: ±2% toàn dải (FS)
- Điều kiện hoạt động: -40℃ đến +80℃, độ ẩm ≤95% RH
- Dải đo tốc độ gió: 0 đến 30 m/s
- Dải đo áp suất gió: 0 đến 500 Pa
- Độ phân giải tốc độ gió: 0.1 m/s
- Cấp bảo vệ: IP65
- Độ ổn định lâu dài: ≤0.1 m/s mỗi năm
- Tín hiệu đầu ra: RS485 (theo giao thức Modbus-RTU)
Tính năng

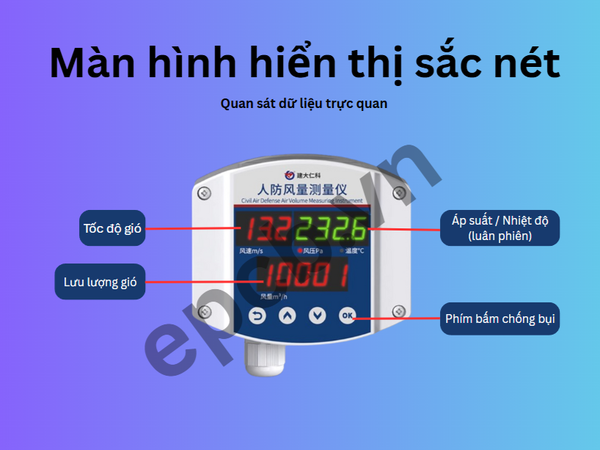

Cảm biến có khả năng đo chính xác tốc độ gió, áp suất gió và nhiệt độ, đồng thời tính toán lưu lượng gió theo thời gian thực dựa trên tiết diện ống gió đã cài đặt. Ngoài ra, thiết bị có khả năng khởi động với tốc độ gió rất thấp và phản hồi cực nhạy. Nhờ đó, cảm biến có thể đo nhanh và chính xác ngay cả những thay đổi nhỏ nhất của luồng gió, đặc biệt hiệu quả trong môi trường có tốc độ gió thấp hoặc không ổn định.
(Chức năng đa dạng)

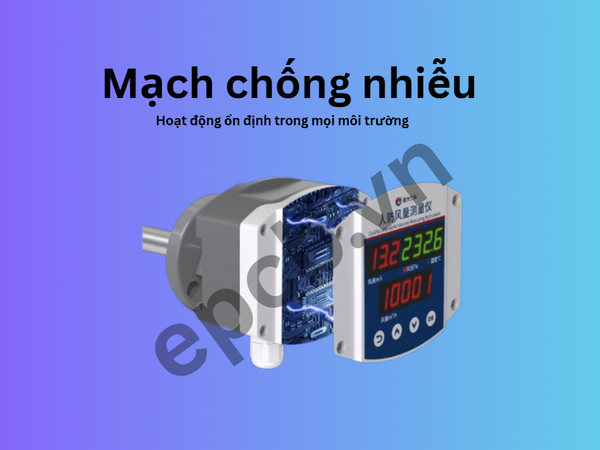

Thiết bị được thiết kế với mạch điện chống nhiễu chuyên dụng, có khả năng chịu được ảnh hưởng từ các nguồn gây nhiễu điện từ mạnh như biến tần, motor, tủ điện công nghiệp. Nhờ đó, cảm biến hoạt động ổn định và chính xác ngay cả trong môi trường khắc nghiệt, đảm bảo độ tin cậy và an toàn khi sử dụng.
(Thiết kế kháng nhiễu mạnh)

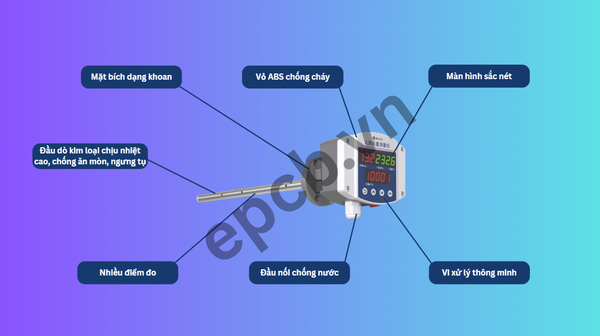

Cảm biến được thiết kế đặc biệt với phương pháp đo đa điểm, giúp tăng độ chính xác và khả năng phản hồi nhanh trong các điều kiện môi trường khắc nghiệt. Thiết bị tích hợp bộ xử lý hiệu suất cao, cho phép thu thập, tính toán và hiển thị dữ liệu một cách nhanh chóng và chính xác, đáp ứng hiệu quả yêu cầu giám sát tại hiện trường.
(Thiết kế phù hợp với môi trường khắc nghiệt)

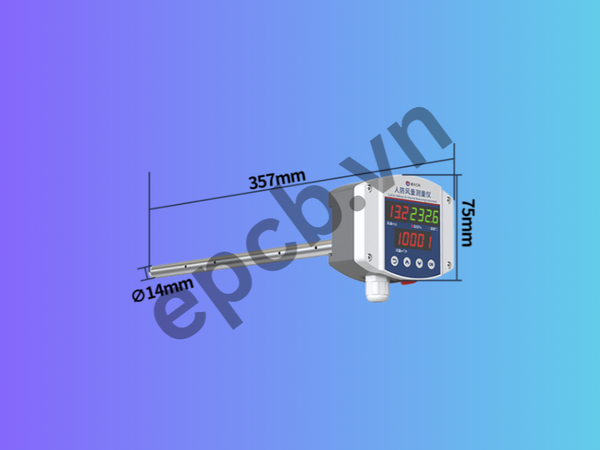

Kích thước
(Kích thước phù hợp với nhiều loại đường ống)
Sơ đồ chân kết nối
Chân (Pin) | Màu dây | Chức năng |
VCC | Nâu | Nguồn cấp (V+) |
GND | Đen | GND (V-) |
485A | Vàng | Dây tín hiệu RS485 A (Dữ liệu +) |
485B | Xanh dương | Dây tín hiệu RS485 B (Dữ liệu -) |
Thông số | Giá trị |
Mã hóa | Nhị phân 8 bit |
Số bit dữ liệu | 8 bit |
Kiểm tra chẵn lẻ | Không sử dụng |
Bit dừng | 1 bit |
Kiểm tra lỗi | CRC |
Tốc độ truyền (Baud) | Có thể cấu hình, mặc định 4800 |
Địa chỉ thanh ghi | Địa chỉ PLC (thập phân) | Nội dung | Loại thao tác | Mô tả chi tiết |
0000 H | 40001 | Tốc độ gió tức thời trong ống | Chỉ đọc | Giá trị tốc độ gió thực tế (nhân hệ số 10) |
0001 H | 40002 | Áp suất không khí trong ống | Chỉ đọc | Giá trị áp suất không khí thực tế (nhân hệ số 10) |
0002 H | 40003 | Nhiệt độ trong ống | Chỉ đọc | Giá trị nhiệt độ thực tế (nhân hệ số 10) |
0003 H | 40004 | Lưu lượng gió trong ống | Chỉ đọc | Dữ liệu 32 bit (unsigned), byte cao trước; đơn vị thực tế: m³/h |
0004 H | 40005 | Lưu lượng gió trong ống | Chỉ đọc | |
0051 H | 40052 | Đường kính ống | Đọc/Ghi | Mặc định: 440, đơn vị: mm |
0052 H | 40053 | Mật độ không khí | Đọc/Ghi | Giá trị mật độ khí được đo (nhân hệ số 100) |
0053 H | 40054 | Hệ số hiệu chỉnh tốc độ gió A | Đọc/Ghi | Giá trị thực tế nhân 100 |
0055 H | 40056 | Xóa giá trị tốc độ gió | Đọc/Ghi | Ghi giá trị 1 để đặt tốc độ gió về 0 |
0056 H | 40057 | Thời gian làm mới màn hình | Đọc/Ghi | Mặc định: 0.5s, phạm vi điều chỉnh: 0.1~2.0s |
07D0 H | 42001 | Địa chỉ thiết bị | Đọc/Ghi | 1~254, mặc định: 1 |
07D1 H | 42002 | Tốc độ baud của thiết bị | Đọc/Ghi | 0 = 2400, 1 = 4800, 2 = 9600, 3 = 19200, 4 = 38400, 5 = 57600, 6 = 115200, 7 = 1200 |

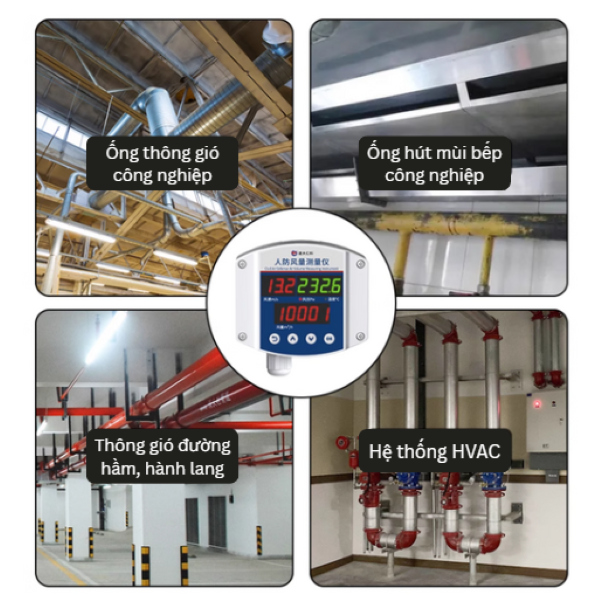

(Ứng dụng rộng rãi trong các môi trường công nghiệp)
