Cảm biến đo bức xạ tia cực tím UV ES-SM-UV-01 là giải pháp tiêu chuẩn và dễ dàng tích hợp với các hệ thống điều khiển như PLC, DCS và các thiết bị đo lường công nghiệp khác để thu thập và theo dõi bức xạ giá trị tia cực tím.
Thông số kỹ thuật:
| Thông số | Giá trị |
| Dải đo | 0 ~ 4000 µW/cm² |
| Độ chính xác đo lường | ±7% FS |
| Dải bước sóng | 240 ~ 370 nm |
| Góc đo tối đa | 90 độ |
| Độ phân giải | 1 µW/cm² |
| Giao diện kết nối | RS485 / 4-20mA / DC 0-5V |
| Nguồn cấp | DC 12~24V, 1A |
| Nhiệt độ hoạt động | -30 ~ 85℃ |
| Độ ẩm hoạt động | 5%RH ~ 90%RH |
Thiết bị này được thiết kế để đo bức xạ tia cực tím (UV) với độ chính xác cao, phù hợp cho các ứng dụng yêu cầu giám sát môi trường hoặc nghiên cứu khoa học. Với khả năng kết nối linh hoạt và dải nguồn cấp rộng, nó hoạt động ổn định trong các điều kiện nhiệt độ và độ ẩm khắc nghiệt.

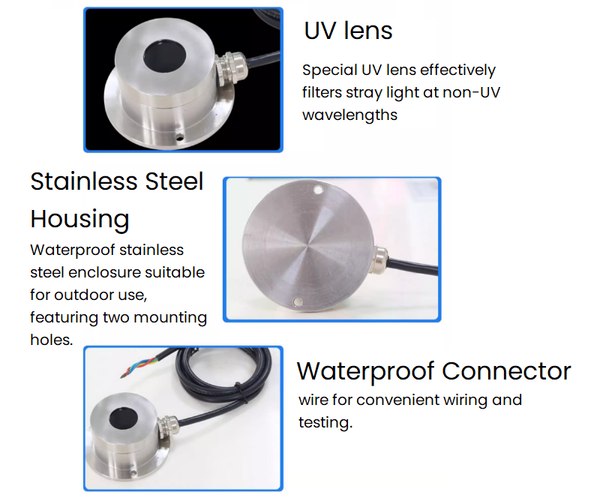

(Thiết kế đặc biệt bền bỉ của cảm biến )
Sơ đồ nối dây:
| YELLOW | 485-A |
| RED | Nguồn dương (10~30V DC) |
| GREEN | Nguồn âm |
| BLUE | 485-B |
Tính năng chính của sản phẩm:
Thiết bị này mang lại khả năng đo lường chính xác với độ phân giải cao và sai số rất thấp, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao. Với thiết kế vỏ thép không gỉ, sản phẩm hoạt động ổn định trong các môi trường khắc nghiệt, từ nhiệt độ đến độ ẩm cực đoan. Thiết bị hỗ trợ nhiều giao thức kết nối như RS485 (Modbus RTU), 4-20mA và DC 0-5V, giúp dễ dàng tích hợp vào các hệ thống điều khiển hiện có. Góc đo rộng và dải bước sóng thích hợp cho việc đo bức xạ tia cực tím (UV), mang lại hiệu quả cao trong các ứng dụng giám sát môi trường. Ngoài ra, tính linh hoạt trong cấu hình cho phép người dùng dễ dàng thay đổi địa chỉ thiết bị, tốc độ baud và các thông số khác. Sản phẩm là lựa chọn lý tưởng cho nhiều lĩnh vực như giám sát môi trường, công nghiệp, y tế và nghiên cứu khoa học.

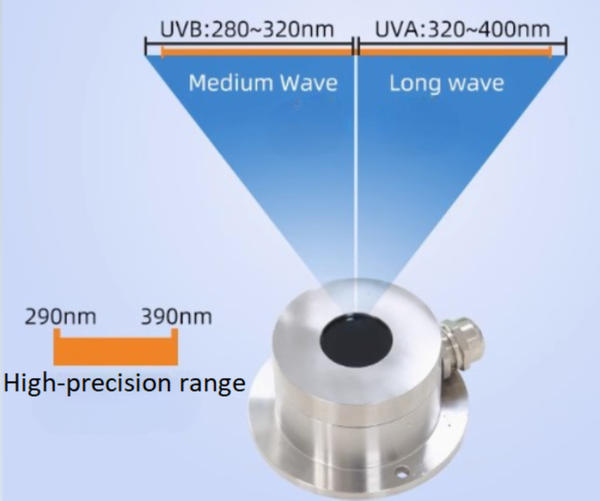

(Dải đo có độ chính xác cao)
Thấu kính lọc tia UV chuyên dụng:
- Loại bỏ nhiễu từ các nguồn sáng khác, chỉ cho phép tia UV đi qua để phát hiện.
- Sử dụng cảm biến có độ nhạy cao để đo chính xác cường độ tia cực tím.
Kích thước:
Sản phẩm có thiết kế nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế. Kích thước này giúp thiết bị phù hợp với nhiều ứng dụng khác nhau, đặc biệt là những nơi có diện tích lắp đặt chật hẹp.

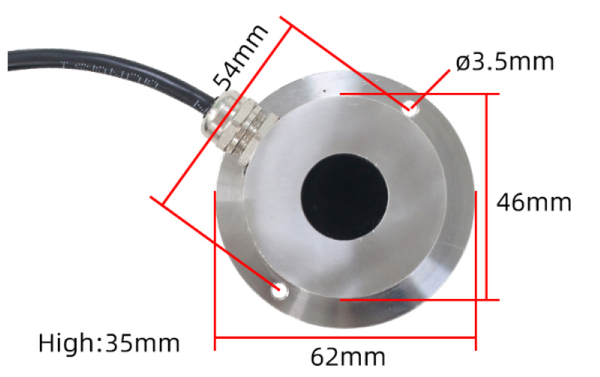

(Kích thước sản phẩm)
Giao thức truyền dữ liệu:
Kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED, dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.
Protocol | Modbus RTU |
Module Address | Factory default (1) |
Default Baud Rate | 9600, 8 data bits, 1 stop bit, no parity |
Bảng thanh ghi:
PLC/SCADA Address | Start Address | Description | Data Type | Value Range |
40001 | 00 00 | Ultraviolet (UV) | Read Only | 0 ~ 65535 |
| 40101 | 00 64 | Model Code | Read/Write | 0 ~ 65535 |
| 40102 | 00 65 | Total Points | Read/Write | 1 ~ 20 |
| 40103 | 00 66 | Device ID | Read/Write | 1 ~ 249 |
| 40104 | 00 67 | Baud Rate | Read/Write | 0 ~ 6 |
| 40105 | 00 68 | Mode | Read/Write | 1 ~ 4 |
| 40106 | 00 69 | Protocol | Read/Write | 1 ~ 10 |
Phương pháp lắp đặt:

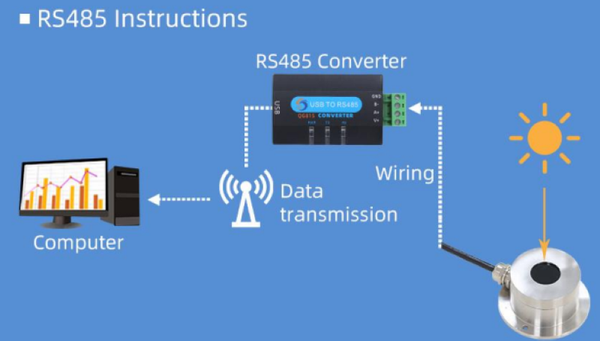

(Phương pháp kết nối cảm biến với thiết bị quản lý)
Cảm biến ES-SM-UV-01 chịu nhiệt tốt, có thể được sử dụng rộng rãi trong giám sát môi trường, các trạm khí tượng, lâm nghiệp, nông nghiệp, và các môi trường ngoài trời như đồng cỏ.
(Môi trường hoạt động của cảm biến)
Tài liệu sản phẩm:
