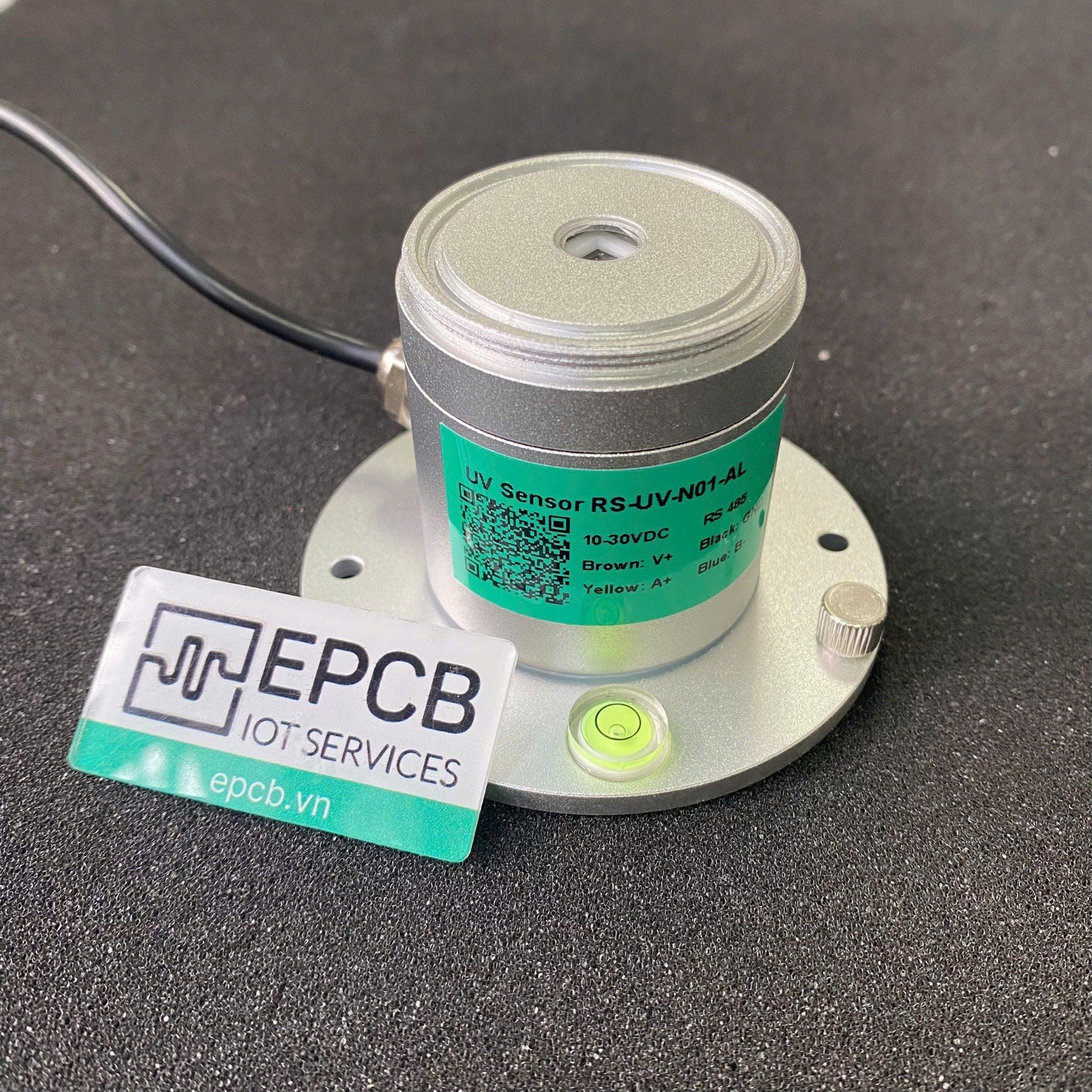

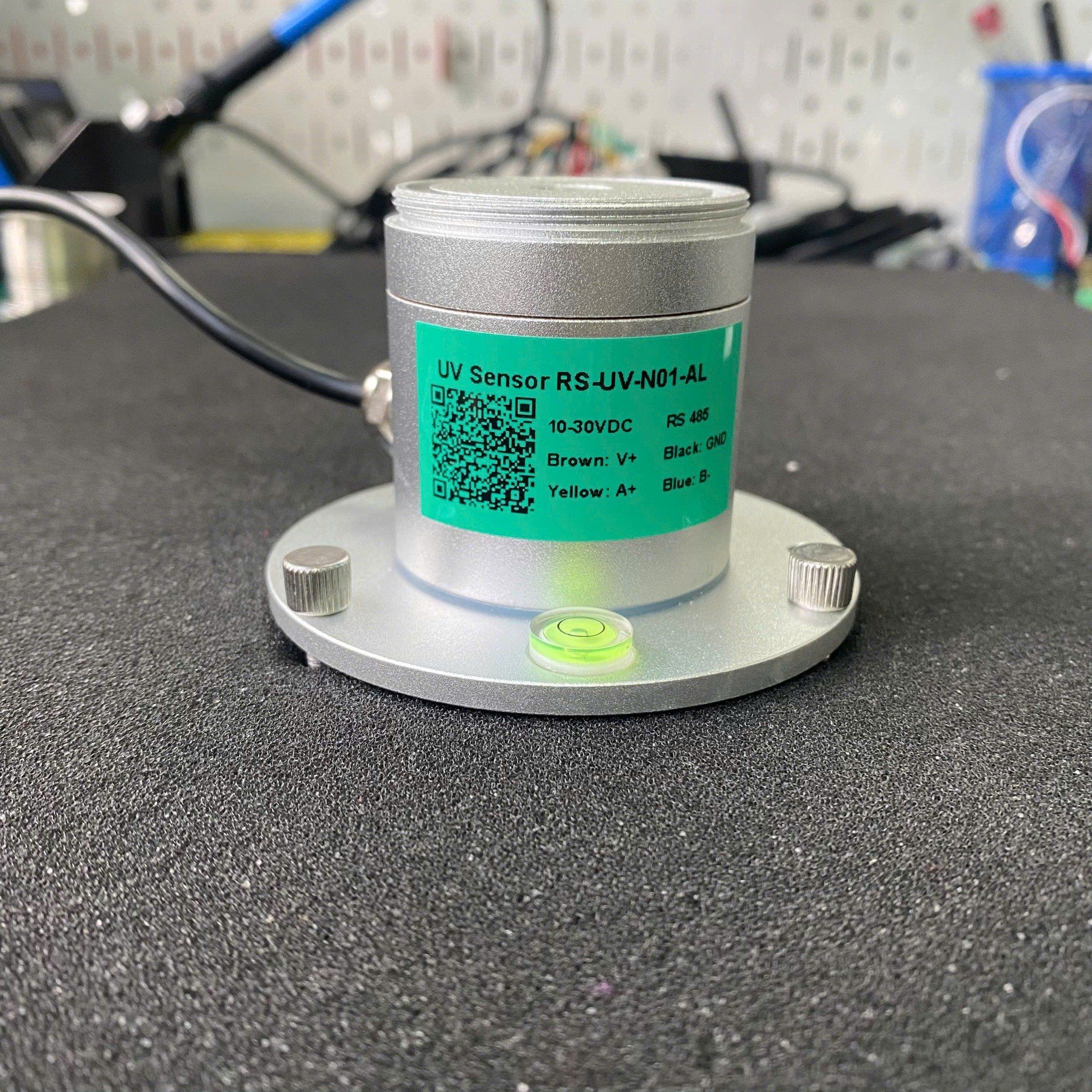

Cảm biến đo bức xạ tia cực tím RS-UV-N01-AL được thiết kế với vỏ nhôm bền bỉ, tối ưu cho việc sử dụng ngoài trời. Bộ vi xử lý tích hợp, nhập khẩu từ Mỹ, mang lại độ chính xác cao và khả năng hoạt động ổn định trong thời gian dài. Với kiểu dáng nhỏ gọn cùng các chân ốc thuận tiện cho việc lắp đặt lên tường hoặc trụ cơ khí, thiết bị này là lựa chọn lý tưởng cho các hệ thống quan trắc môi trường và giám sát công nghiệp.
Tính năng

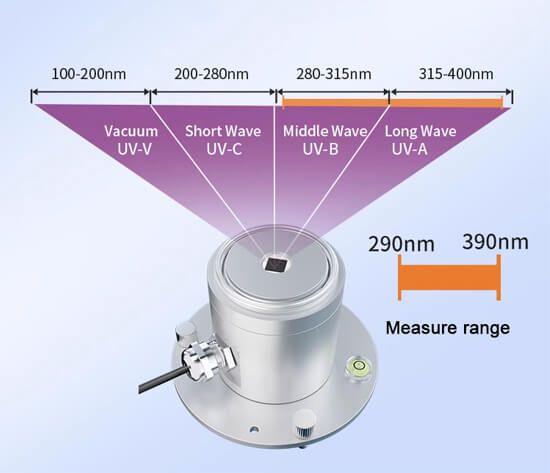

- Đo tia UV với độ nhạy cao nhờ cảm biến chính xác, được tối ưu cho dải bước sóng 290–390 nm nhằm đảm bảo khả năng giám sát cường độ tia cực tím chính xác.
- Giao thức truyền thông Modbus-RTU tiêu chuẩn, cho phép tích hợp dễ dàng với các hệ thống điều khiển công nghiệp và hỗ trợ truyền dữ liệu RS-485 khoảng cách xa.
- Vỏ chống nước dạng treo tường với cấp bảo vệ cao, được thiết kế để vận hành lâu dài trong môi trường ngoài trời khắc nghiệt như mưa, độ ẩm và tuyết.
- Dải nguồn cấp rộng 10–30 VDC, tương thích với nhiều hệ thống nguồn công nghiệp, đảm bảo thiết bị hoạt động ổn định và đáng tin cậy.
Tia UV (tia cực tím) là một dạng bức xạ điện từ có bước sóng ngắn hơn ánh sáng nhìn thấy nhưng dài hơn tia X. Chúng được chia thành ba dải chính: UVA, UVB và UVC, mỗi loại có mức năng lượng và khả năng tác động khác nhau. Tia UV đóng vai trò quan trọng trong tự nhiên, giúp tổng hợp vitamin D cho cơ thể, nhưng tiếp xúc quá mức có thể gây hại như cháy nắng, lão hóa da hoặc hư hỏng vật liệu. Trong công nghiệp và khoa học, tia UV được ứng dụng rộng rãi trong tiệt trùng, kiểm tra vật liệu, giám sát môi trường và các hệ thống chiếu sáng đặc thù.

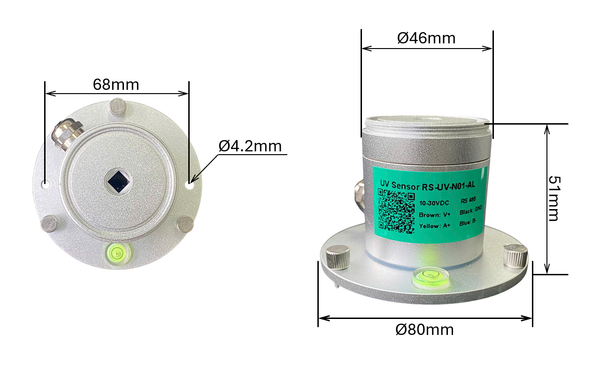

Kích thước thiết bị
Thông số kỹ thuật
Thông số | Giá trị |
Nguồn cấp | 10 – 30 VDC |
Công suất tiêu thụ tối đa | 0.06 W |
Độ chính xác | ±10% FS |
Dải đo cường độ UV | 0 – 15 mW/cm² |
Độ phân giải | 0.01 mW/cm² |
Dải chỉ số UV | 0 – 15 |
Dải bước sóng đo | 290 – 390 nm |
Thời gian đáp ứng | 0.2 s |
Tín hiệu đầu ra | RS485 Modbus RTU |
Sơ đồ kết nối dây
Màu dây | Chức năng |
Nâu (Brown) | VCC |
Đen (Black) | GND |
Vàng (Yellow) | RS485 A |
Xanh dương (Blue) | RS485 B |
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ thanh ghi | Địa chỉ PLC | Mô tả | Chức năng | Giải thích / Ghi chú |
0000H | 40001 | Cường độ tia UV | Chỉ đọc | Giá trị trả về = giá trị thực × 100 |
0001H | 40002 | Chỉ số UV | Chỉ đọc | Giá trị trả về tương ứng với giá trị thực |
0052H | 40083 | Giá trị sai lệch cường độ UV | Đọc/Ghi | Giá trị = giá trị thực × 100 |
07D0H | 42001 | Địa chỉ thiết bị | Đọc/Ghi | Phạm vi 1–254, mặc định nhà máy = 1 |
07D1H | 42002 | Tốc độ truyền của thiết bị | Đọc/Ghi | 00 = 2400 bps, 01 = 4800 bps, 02 = 9600 bps |

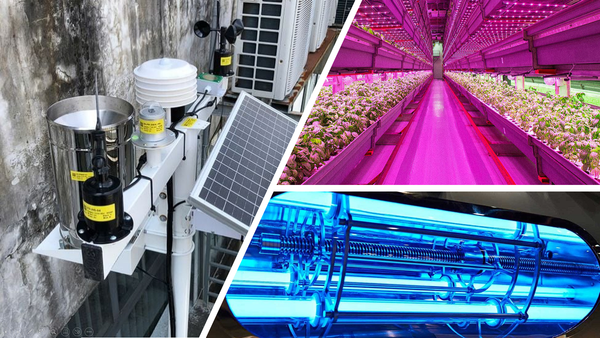

Ứng dụng
Sản phẩm này được ứng dụng rộng rãi trong giám sát môi trường, quan trắc khí tượng, nông nghiệp, lâm nghiệp và các lĩnh vực khác có nhu cầu đo cường độ tia UV. Thiết bị có thể theo dõi bức xạ tử ngoại trong điều kiện khí quyển tự nhiên cũng như dưới các nguồn sáng nhân tạo.
Tài liệu kỹ thuật
Video hướng dẫn sử dụng
