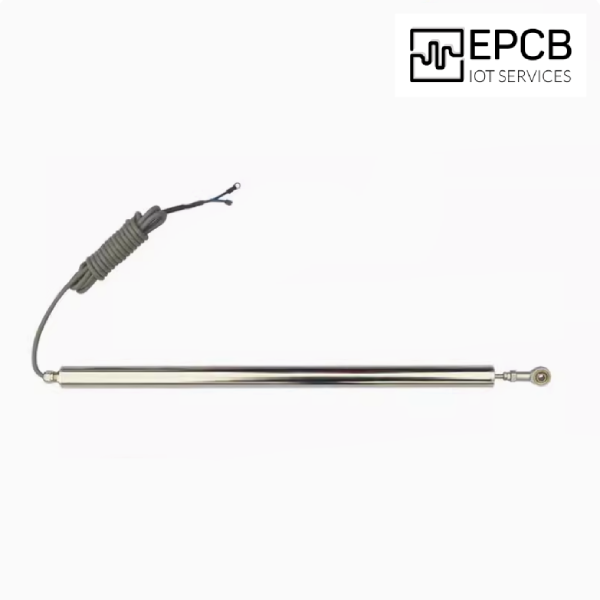

Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20
Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20

Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20 (Linear Variable Differential Transformer) là một cảm biến giúp chúng ta xác định được vị trí, khoảng cách của vật và môi trường cần đo đạt. LVDTC20 sử dụng nguyên lý biến áp vi sai biến đổi tuyến tính, cảm biến chuyển đổi chuyển động thẳng thành tín hiệu điện.
LVDTC20 là cảm biến LVDT có thiết kế dạng hình trụ tròn dễ dàng lắp đặt trong các máy móc công nghiệp. Nguyên liệu chế tạo của cảm biến là thép không gỉ đảm bảo hoạt động ổn định trong môi trường khắc nhiệt.
Dữ liệu khoảng cách đo được sẽ được truyền qua 4-20mA, 0-10V hoặc RS485 để người dùng dễ dàng sử dụng.


Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20


Đặc điểm Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20
  • Độ chính xác cao, tốc độ phản hồi nhanh.
  • Tuổi thọ cao, bền bỉ. Chống va đập.
  • Chuẩn bảo vệ IP67

Ứng dụng Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20
  • Nhà máy xi măng
  • Cầu đường
  • Sử dụng trong xây dựng


Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20

Thông số kỹ thuật Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20
Parameter
LVDTC20 Pull Rod Linear Displacement Sensor
Outer Diameter
Φ20mm
Material
Stainless Steel 304
Stroke (mm)
5
10
20
25
40
50
100
Stroke A (mm) (Current and RS485 Output)
69
69
69
69
69
69
69
Stroke A (mm)(Voltage Output)
69
69
69
69
69
69
69
Stroke B (mm)
117
140
168
188
243
243
338
Rod length exposed free state C(mm)
20
30
25
30
45
55
105
Output
0-5V,0-10V with 3 wires,4-20mA with 2 wires, 0-20mA, RS485
Linearity Error
≤0.025% Full Stroke
Resolution
≤0.001 mm
Repeatability Error
≤10 um
Working Temperature
-25ºC~+85ºC
Sensitivity
≤0.025% /ºC
Power Supply
12-28VDC
Working Current
Voltage Output LVDT: ≤12mA 4-20mA Output LVDT:4-20mA
Note: Stroke 5mm is with dustproof pipe


Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20

Lựa chọn Cảm Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20
LVDTC20-A-
5
10
20
25
50
100
125



LVDTC20-V1-
5
10
20
25
50
LVDTC20-V1/V2-
100




LVDTC20-V2-
5
10
20
25
50
LVDTC20-R-
5
10
20
25
50
100






Cảm biến dịch chuyển LVDT kiểu hình trụ 100mm LVDTC20
