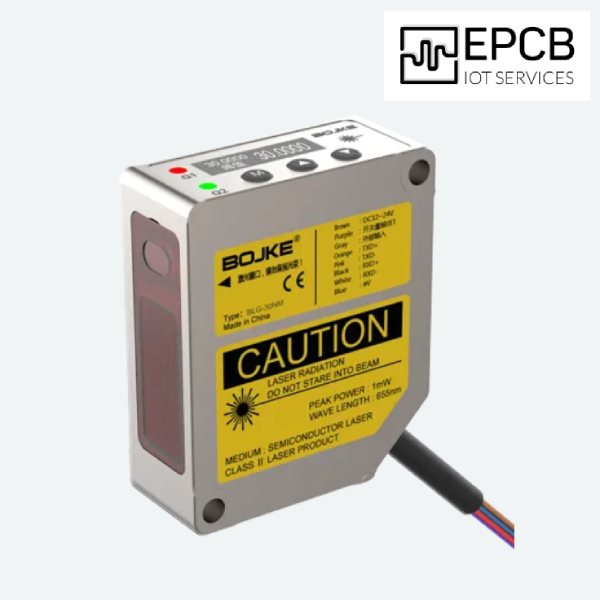

Cảm biến dịch chuyển laser 26 đến 400mm ngõ ra ES-RANGE-BLG là loại cảm biến quang phản xạ khuếch tán triệt tiêu nền ,một loại cảm biến khoảng cách quang học có khả năng phát hiện và đo khoảng cách đến các đối tượng phản xạ ánh sáng.
Cơ chế hoạt động:
- Quang phản xạ khuếch tán: Cảm biến này sử dụng ánh sáng phát ra từ chính nó để chiếu lên đối tượng. Ánh sáng phản xạ từ đối tượng được thu lại bởi cảm biến. Việc đo cường độ tín hiệu phản xạ cho phép xác định khoảng cách đến đối tượng.
- Triệt tiêu nền: Cảm biến này có khả năng loại bỏ ảnh hưởng của độ phản xạ bề mặt và ánh sáng môi trường. Điều này giúp cảm biến đo khoảng cách chính xác hơn, ngay cả trong điều kiện ánh sáng thay đổi hoặc với các bề mặt có độ phản xạ khác nhau.
Tính năng nổi bật:
- Đo được khoảng cách chính xác.
- Ổn định và không bị ảnh hưởng bởi điều kiện môi trường.
- Thiết kế nhỏ gọn, đẹp mắt và chắc chắn.
- Tín hiệu ngõ ra kiểu NPN, tương tự hoặc RS485. Phù hợp với hầu hết các hệ thống tự động công nghiệp.
Ứng dụng:
ES-RANGE-BLG được ứng dụng rộng rãi trong các môi trường công nghiệp như:
- Xưởng sản xuất
- Nhà máy
- Băng chuyền sản xuất
- Hệ thống tự động hóa
Thông số kỹ thuật:
NPN + Tương tự | BLG-30NM | BLG-50NM | BLG-85NM | BLG-120NM | BLG-250NM |
NPN + RS485 | BLG-30N-485 | BLG-50N-485 | BLG-85N-485 | BLG-120N-485 | BLG-250N-485 |
Phương pháp phát hiện | Phản xạ khếch tán | ||||
Base (center) distance | 30mm | 50mm | 85mm | 120mm | 250mm |
Phạm vi đo (FS) | 26~34mm | 40~60mm | 65~105mm | 60~180mm | 100~400mm |
Sai số | 2μm | 5μm | 10μm | 30μm | 75μm |
Loại laser | Laser đỏ, bước sóng 655nm | ||||
Công suất tiêu thụ | <1mW | ||||
Cấp độ laser | IEC Class 2, FDA Class ll | ||||
Độ chính xác tuyến tính | ±0.1% F.S (F.S.=8mm) | ±0.1% F.S (F.S.=20mm) | ±0.1% F.S (F.S.=40mm) | ±0.1% F.S (F.S.=120mm) | ±0.1% F.S (F.S.=300mm) |
Độ phân giải | 2 µm | 5 µm | 10 µm | 30 µm | 75 µm |
Thời gian phản hồi ở chế độ tốc độ cao | Max. 2ms | Max. 2.5ms | |||
Thời gian phản hồi ở chế độ tiêu chuẩn | Max. 11.5ms | Max. 15.5ms | |||
Thời gian phản hồi ở chế độ chính xác cao | Max. 36.5ms | Max. 48.5ms | |||
Thời gian lấy mẫu | 550µs (250mm: 750 µs) | ||||
Đặc điểm trôi dạt nhiệt độ | ±0.08%F.S./°C | ||||
Đèn báo | Q1, Q2 sáng màu vàng khi kích hoạt đầu ra | ||||
MF (Đầu vào đa chức năng) | Mô hình NPN: Dây MF màu xám được kết nối với 0V trong hơn 20ms để kích hoạt một lần. Mô hình PNP: Dây MF màu xám được kết nối với nguồn 24V trong hơn 20ms để kích hoạt một lần. | ||||
Bảo vệ mạch điện | Bảo vệ kết nối ngược, bảo vệ quá dòng | ||||
Tiêu chuẩn bảo vệ | IP64 | ||||
Nhiệt độ, độ ẩm hoạt động | Nhiệt độ: -10°C~45°C (Không đóng băng) Độ ẩm: 35%~85%RH (Không ngưng tụ) | ||||
Nhiệt độ, độ ẩm lưu trữ | Nhiệt độ: -20°C~60°C (Không đóng băng) Độ ẩm: 35%~95%RH (Không ngưng tụ) | ||||
Chống rung | 10~55Hz (chu kỳ 1 phút), biên độ gấp đôi 1,5mm, mỗi biên độ 2H theo hướng X/YZ | ||||
Chống sốc | 500m/S2 (khoảng 50G) 3 lần theo mỗi hướng XYZ | ||||
Vỏ | Hợp kim nhôm | ||||
Ống kính | PMMA | ||||
Dây điện | PVC | ||||
Trọng lượng | 90g (bao gồm cả dây) | ||||
