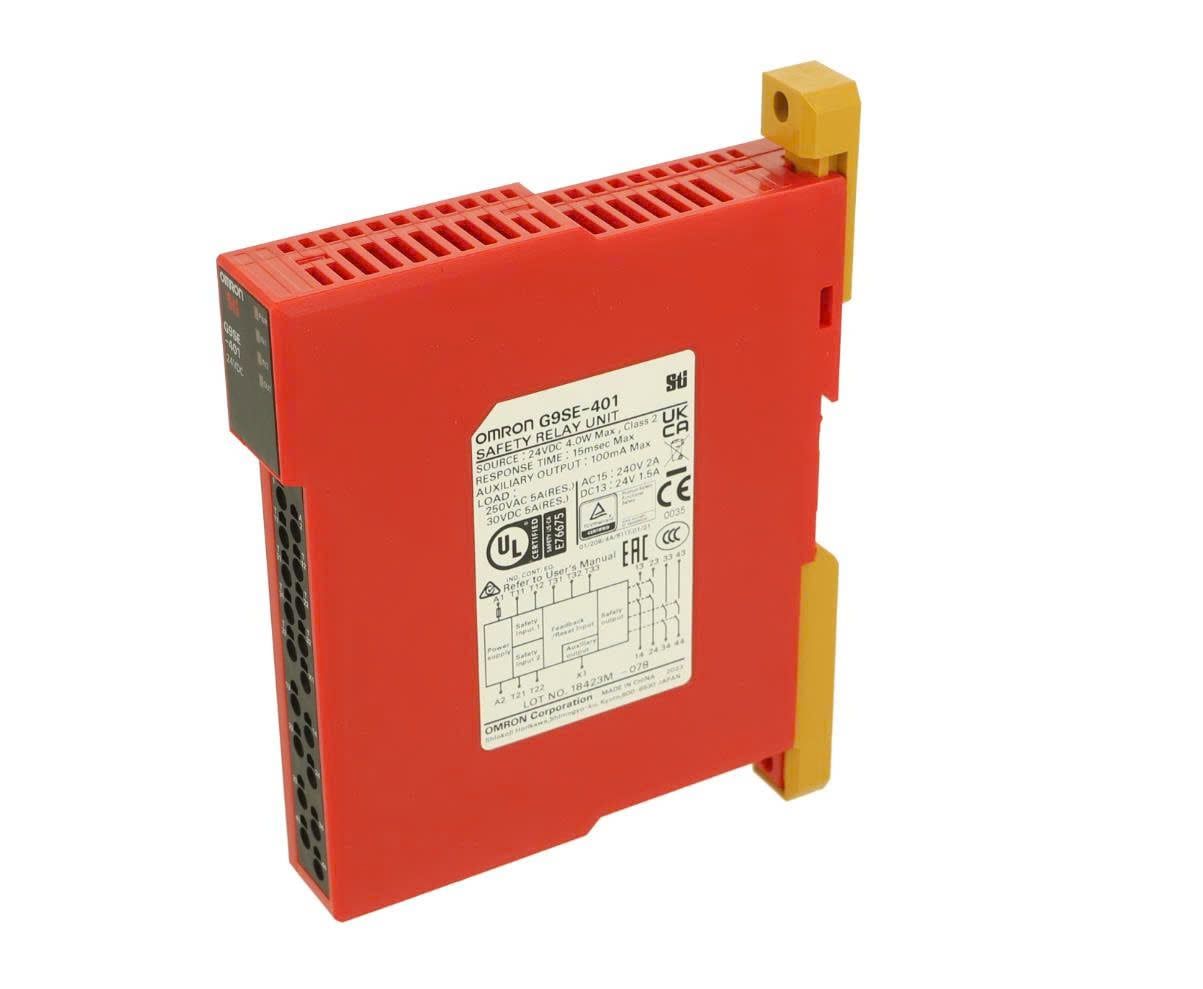

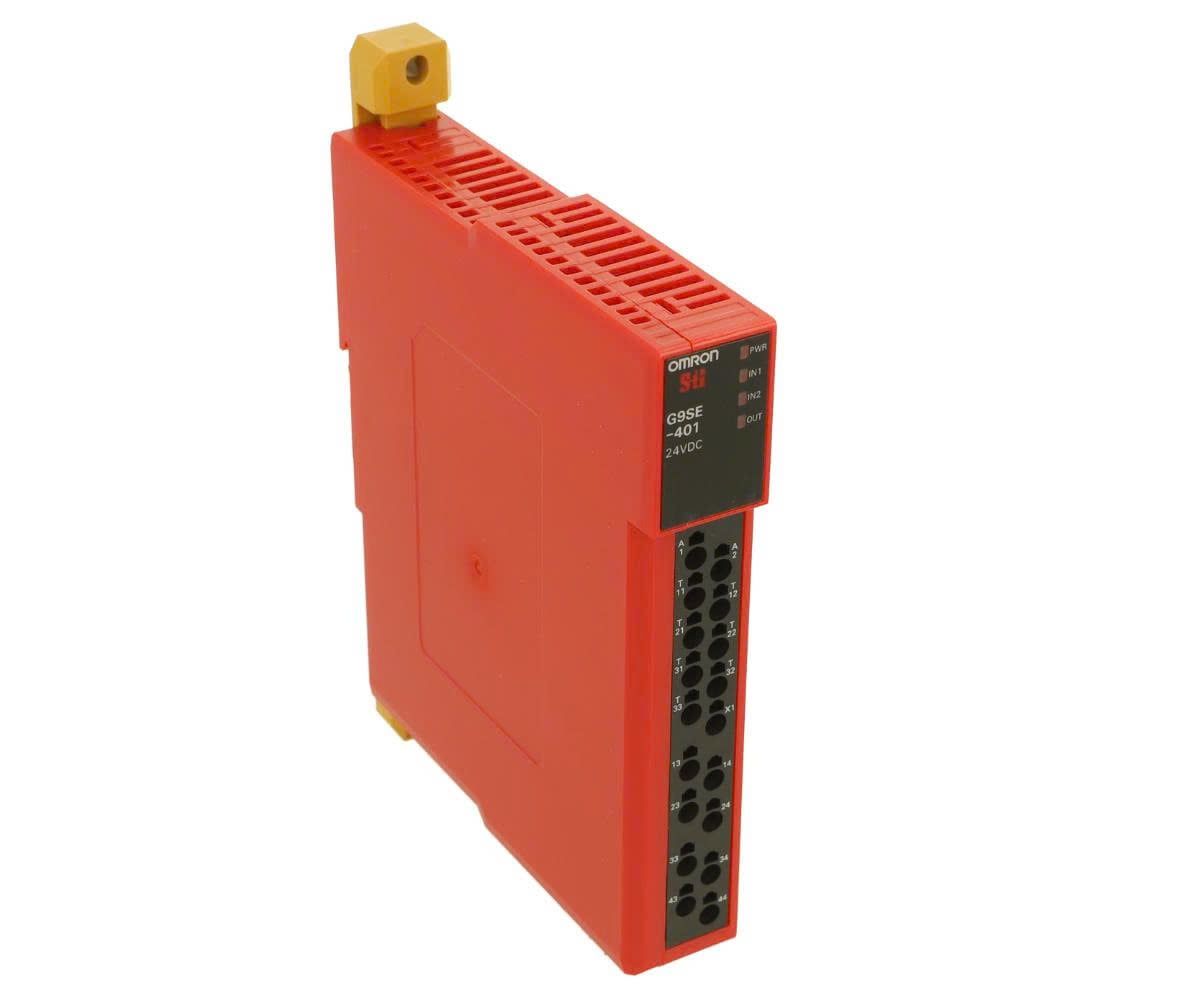

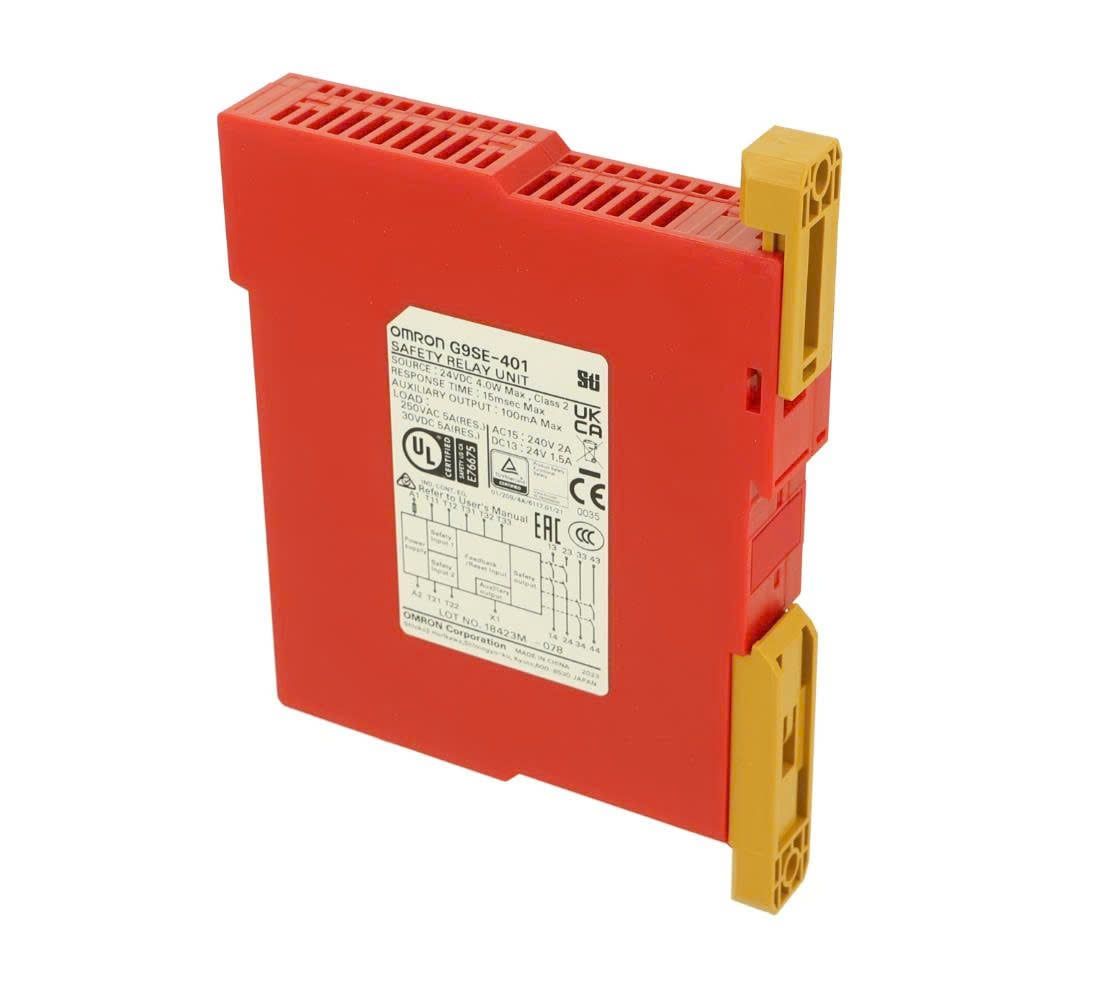

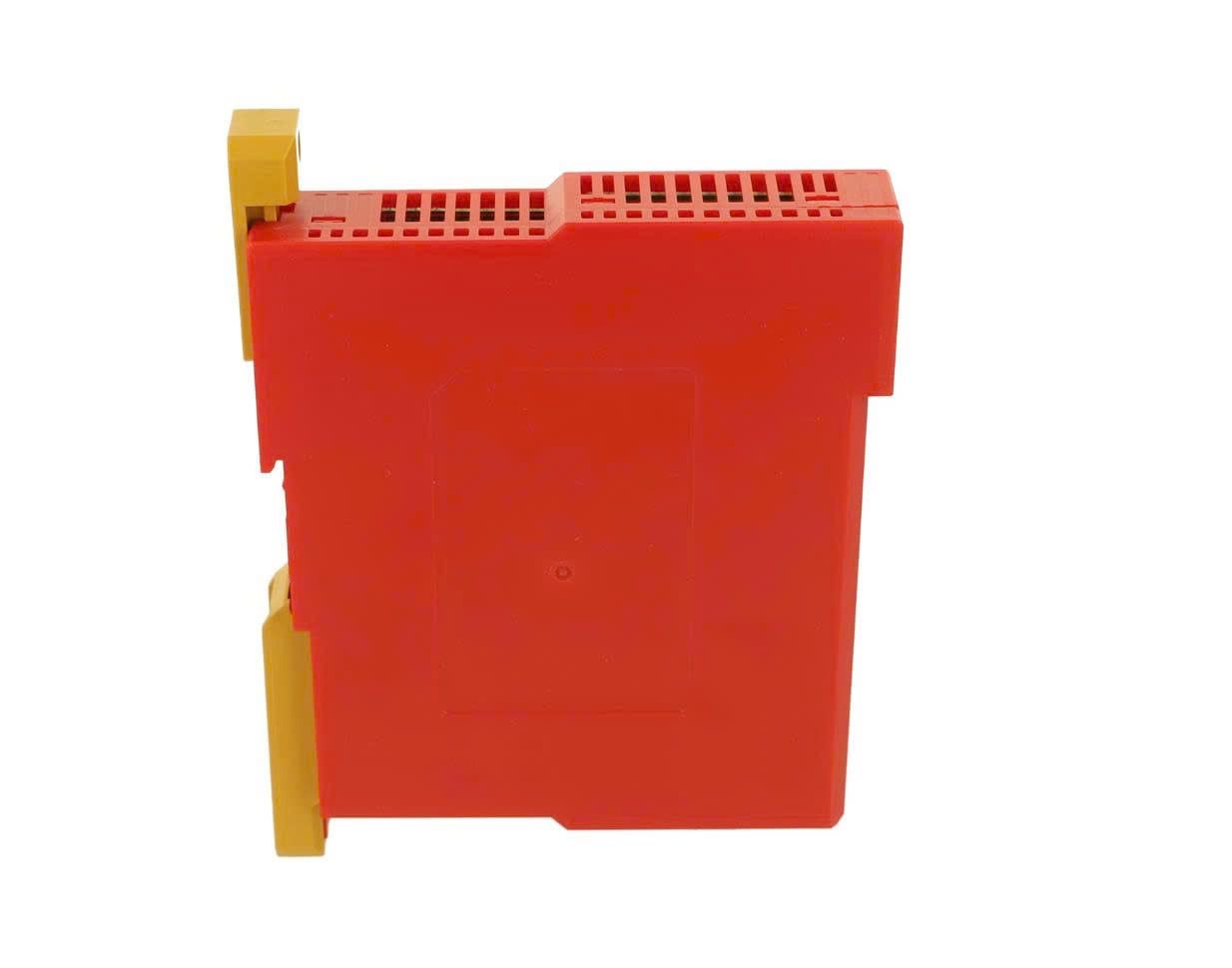

Bộ relay an toàn Omron G9SE-401 24VDC

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng

Giá chưa bao gồm VAT

Tiêu đề
  • Liên hệ

Trong các hệ thống tự động hóa hiện đại, an toàn cho người vận hành và thiết bị là ưu tiên hàng đầu. Omron G9SE-401 là dòng bộ relay an toàn thế hệ mới, được thiết kế chuyên dụng cho các ứng dụng dừng khẩn cấp (E-Stop), giám sát cửa an toàn và cảm biến an toàn. Với thiết kế siêu mỏng và khả năng đáp ứng cực nhanh, sản phẩm này đảm bảo độ tin cậy tối đa cho dây chuyền sản xuất của bạn.

Bộ Relay An Toàn Omron G9SE



Đặc điểm nổi bật của dòng Omron G9SE-401

  • Thiết kế tiết kiệm diện tích: G9SE-401 có bề rộng thân máy chỉ 22.5 mm, giúp tối ưu hóa không gian lắp đặt trong các tủ điện chật hẹp.
  • Công nghệ đấu nối Screw-less tiên tiến: Sử dụng các đầu nối không vít ở mặt trước, giúp việc nối dây trở nên đơn giản, nhanh chóng và chống rung động hiệu quả.
  • Thời gian đáp ứng cực nhanh: Thời gian đáp ứng tối đa chỉ 15 ms, đảm bảo ngắt nguồn tức thì khi có tín hiệu nguy hiểm.

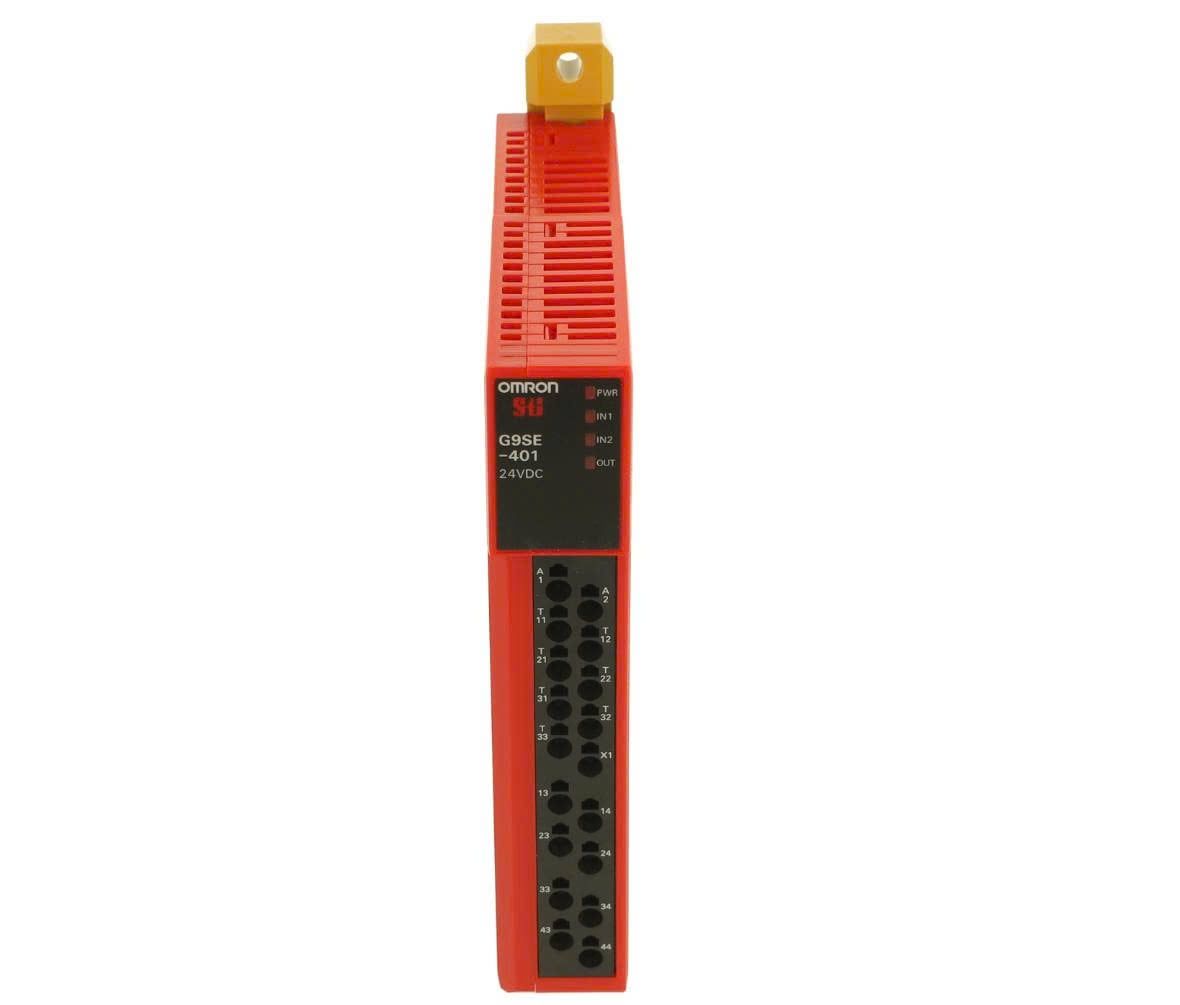

  • Dễ dàng bảo trì và chẩn đoán: Tích hợp hệ thống đèn LED chỉ thị trạng thái (PWR, IN1, IN2, OUT) giúp người vận hành dễ dàng giám sát và xử lý lỗi nhanh chóng.
  • Tiêu chuẩn an toàn cao nhất: Đạt chứng nhận PLe/Category 4 (EN ISO13849-1) và SIL3 (IEC/EN 62061), phù hợp với các tiêu chuẩn an toàn quốc tế khắt khe nhất.

Thông số kỹ thuật G9SE-401

Hạng mục

Thông số kỹ thuật chi tiết

Thông số nguồn



Điện áp nguồn định mức

24 VDC

Phạm vi điện áp hoạt động

-15% đến 10% điện áp định mức

Công suất tiêu thụ định mức

Tối đa 4 W (không bao gồm tải)

Thông số ngõ ra



Ngõ ra an toàn tức thời

4PST-NO (4 tiếp điểm thường mở)

Ngõ ra an toàn trễ (OFF-delayed)

Không tích hợp

Ngõ ra phụ

1 ngõ ra bán dẫn PNP (Dòng tải tối đa 100 mA)

Khả năng đóng cắt tiếp điểm

250 VAC 5 A / 30 VDC 5 A (tải thuần trở)

Độ bền cơ học

Tối thiểu 5.000.000 lần hoạt động

Độ bền điện

Tối thiểu 50.000 lần hoạt động

Đặc tính hoạt động



Thời gian tác động (OFF sang ON)

Tối đa 100 ms (trong điều kiện bình thường)

Thời gian đáp ứng (ON sang OFF)

Tối đa 15 ms

Điện trở tiếp điểm

Tối đa 100 mΩ

Thông số ngõ vào



Dòng điện ngõ vào

Tối thiểu 5 mA

Điện áp mức cao (ON)

Tối thiểu 11 VDC

Điện áp mức thấp (OFF)

Tối đa 5 VDC

Chiều dài cáp tối đa

100 m

Cơ khí & Môi trường



Kích thước (Rộng)

22.5 mm

Trọng lượng

Khoảng 180 g

Nhiệt độ môi trường vận hành

-10 đến 55°C (không đóng băng hoặc ngưng tụ)

Độ ẩm môi trường

25% đến 85% RH

Cấp độ bảo vệ

IP20

Tiêu chuẩn an toàn

EN ISO13849-1: PL e / Category 4, IEC/EN 62061 SIL3, UL508



Các chế độ vận hành và ứng dụng thực tế

Omron G9SE-401 hỗ trợ linh hoạt các chế độ điều khiển để phù hợp với nhiều kịch bản vận hành khác nhau:

  • Reset Tự động: Hệ thống tự động hoạt động lại sau khi tín hiệu an toàn được khôi phục.
  • Reset Thủ công: Yêu cầu nhấn nút Reset sau khi sự cố được khắc phục để khởi động lại hệ thống, tăng cường tính kiểm soát an toàn.
  • Ứng dụng thực tế: Phù hợp để kết nối với nút nhấn dừng khẩn cấp, công tắc cửa an toàn, hoặc các cảm biến an toàn như lưới quang để bảo vệ khu vực nguy hiểm.

Hướng dẫn lắp đặt và lưu ý kỹ thuật

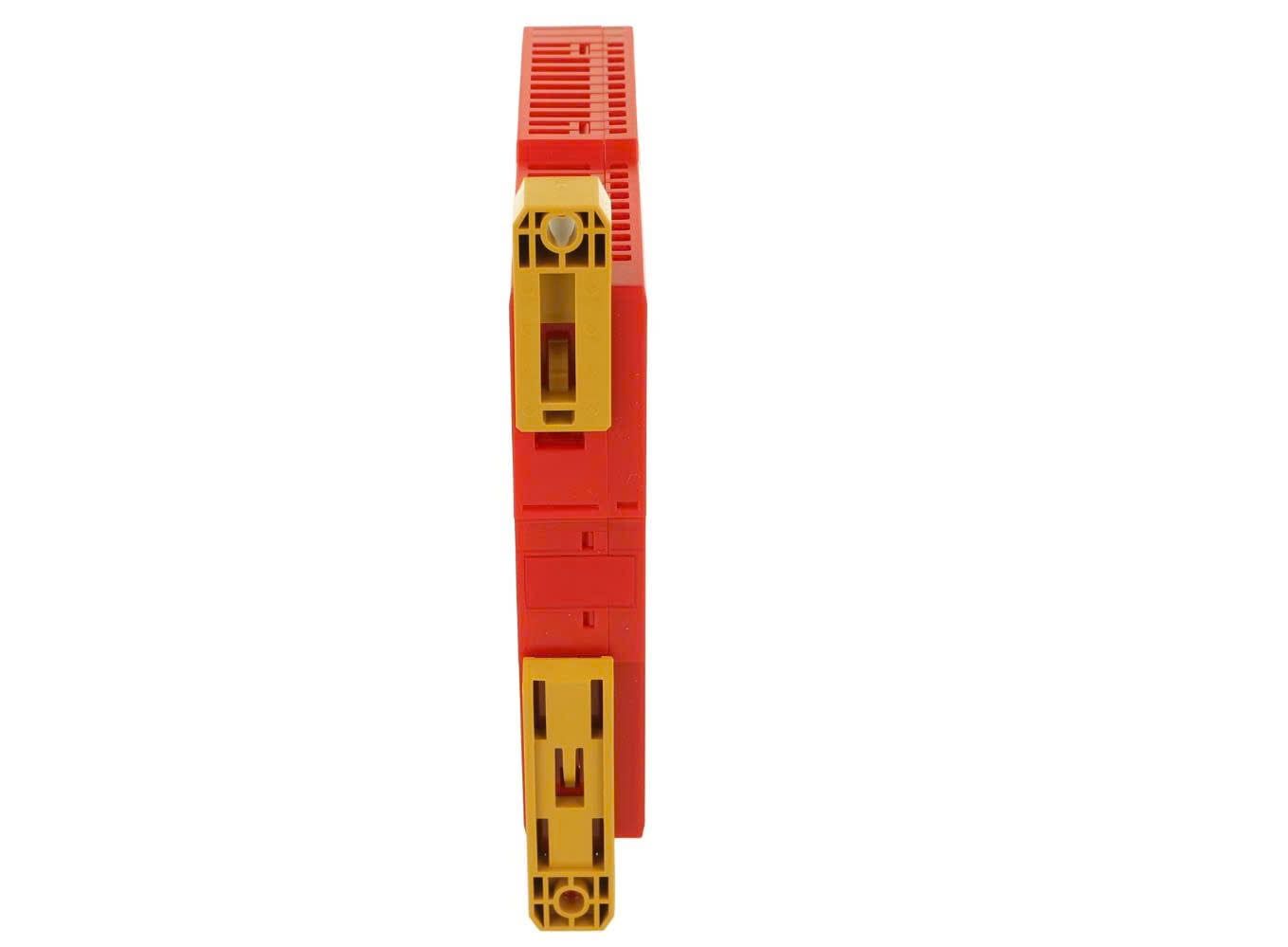

  • Lắp đặt: Sản phẩm hỗ trợ gắn trên thanh DIN Rail tiêu chuẩn. Khi lắp đặt nhiều bộ sát nhau, cần lưu ý dòng điện định mức và khoảng cách tản nhiệt theo khuyến cáo của nhà sản xuất.
  • Nối dây: Sử dụng dây dẫn từ AWG24 đến AWG16 (0.25 đến 1.5 mm2). Đối với dây lõi đơn, chỉ cần cắm trực tiếp vào lỗ terminal mà không cần vít.
  • Môi trường vận hành: Đảm bảo nhiệt độ môi trường từ -10 đến 55°C và tránh các khu vực có rung động quá mạnh hoặc khí ăn mòn.

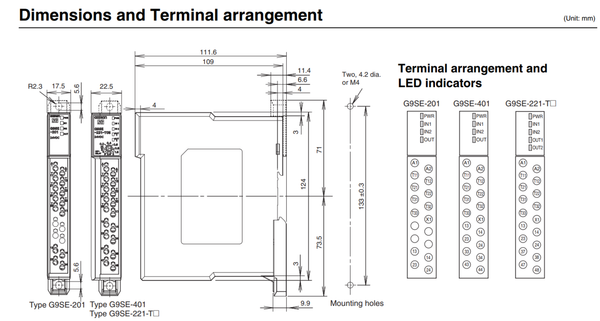

Kích thước

Bộ Relay An Toàn Omron G9SE
