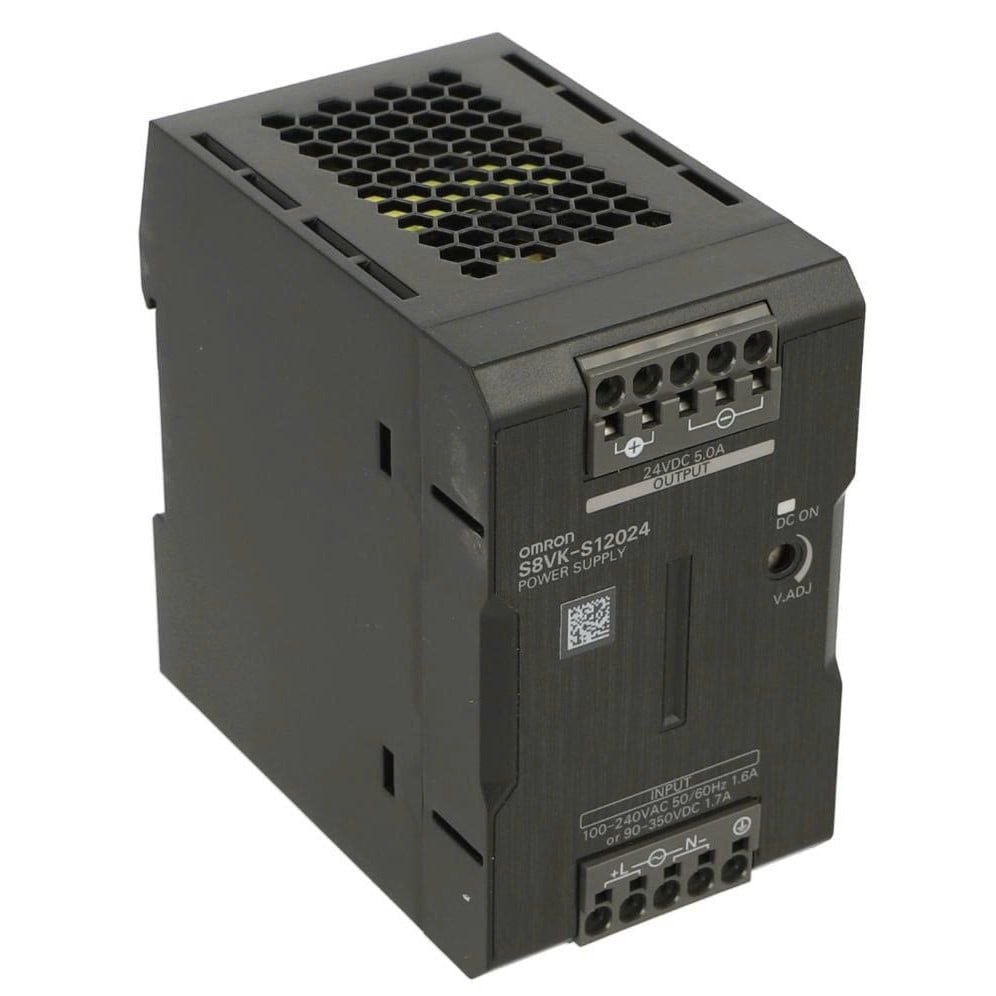

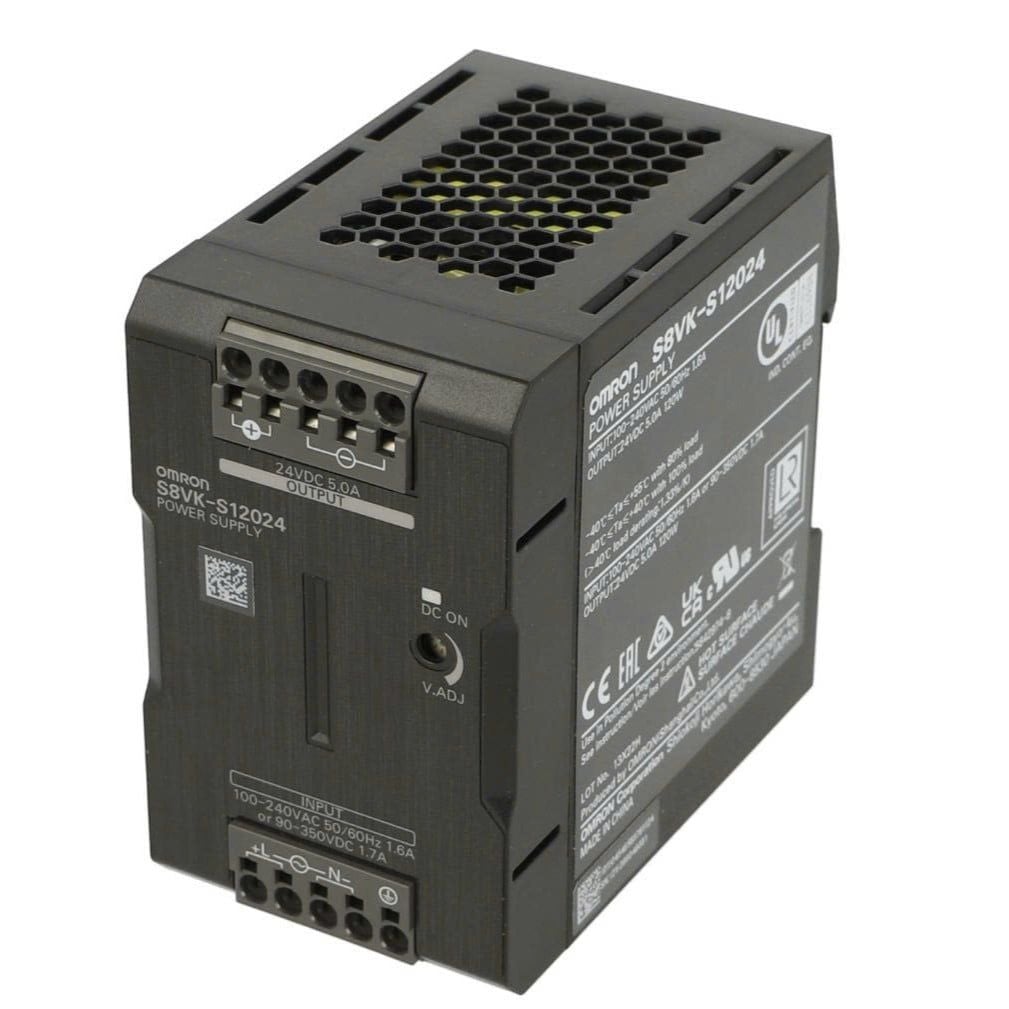

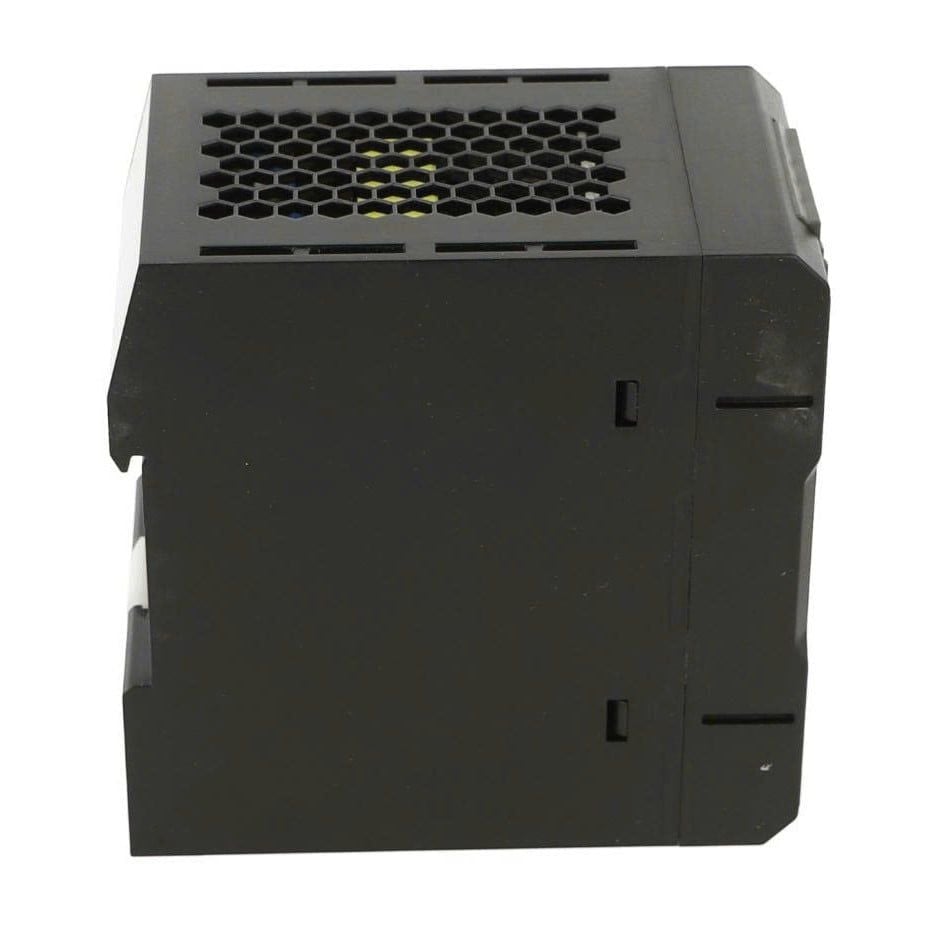

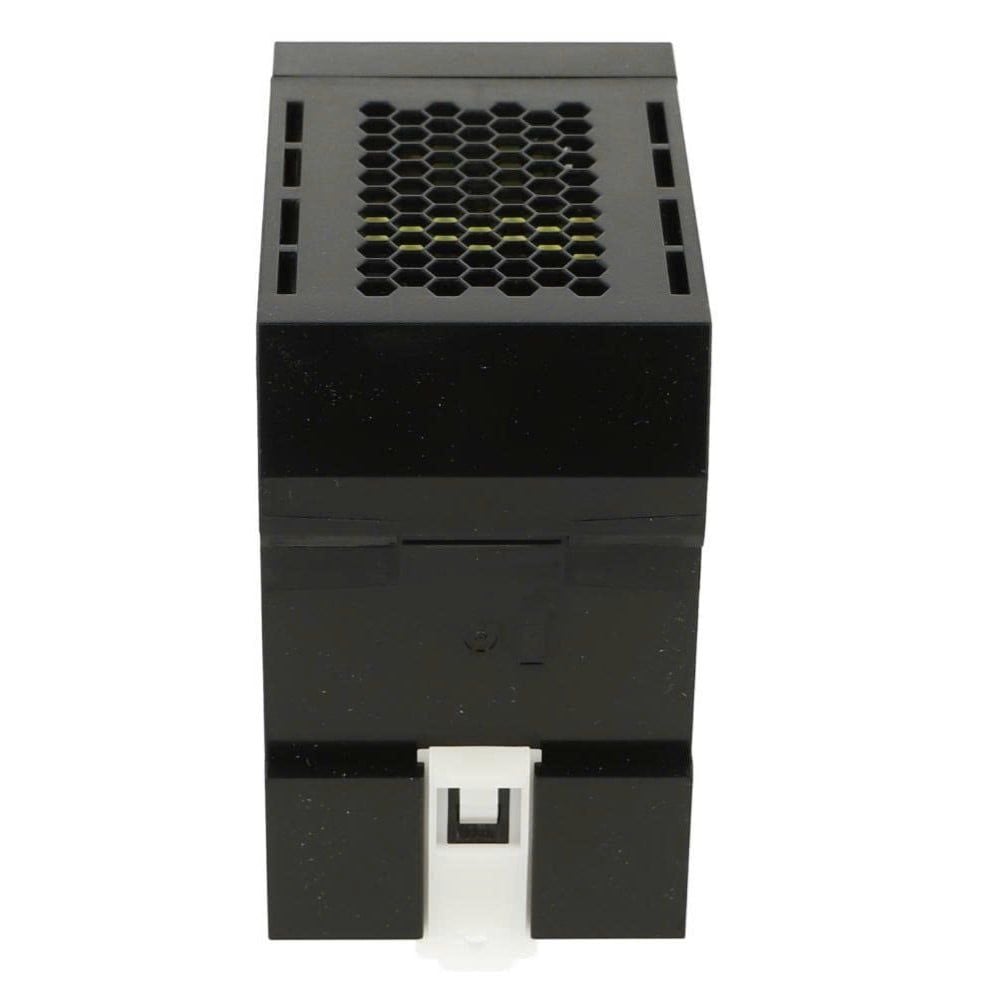

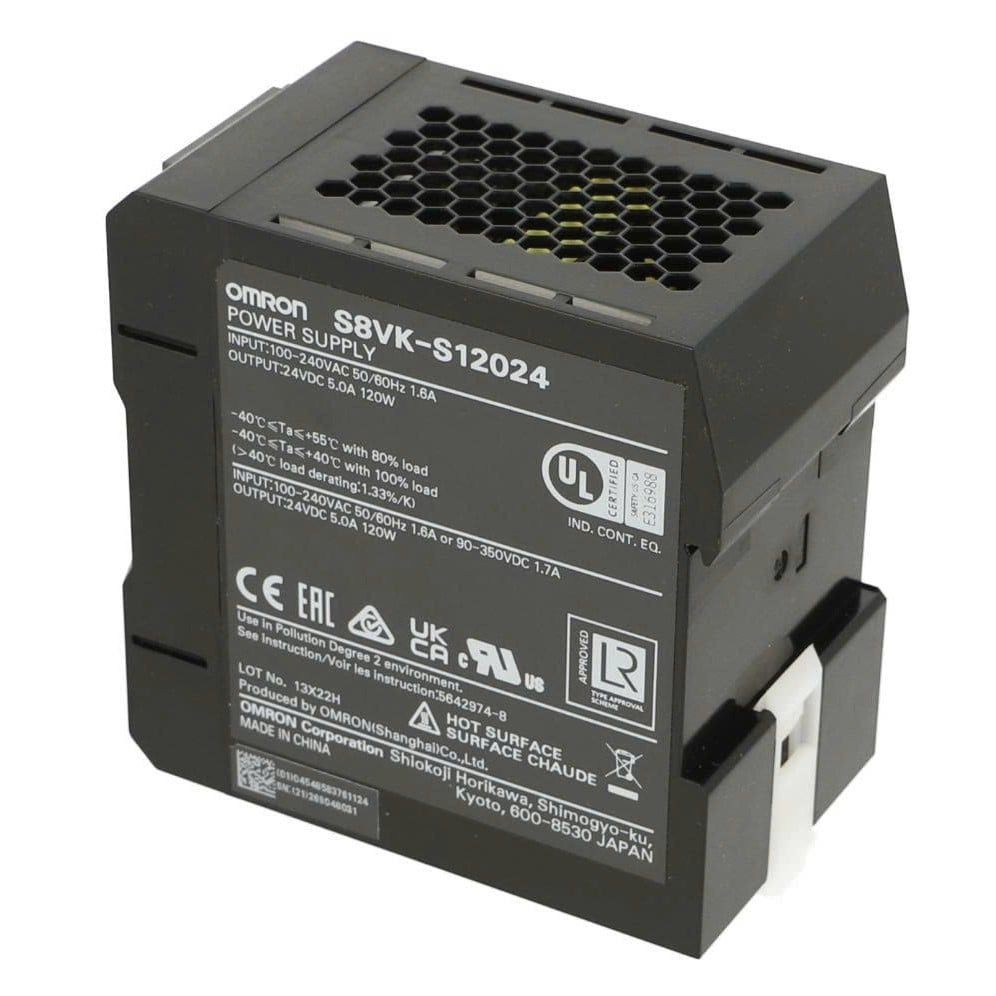

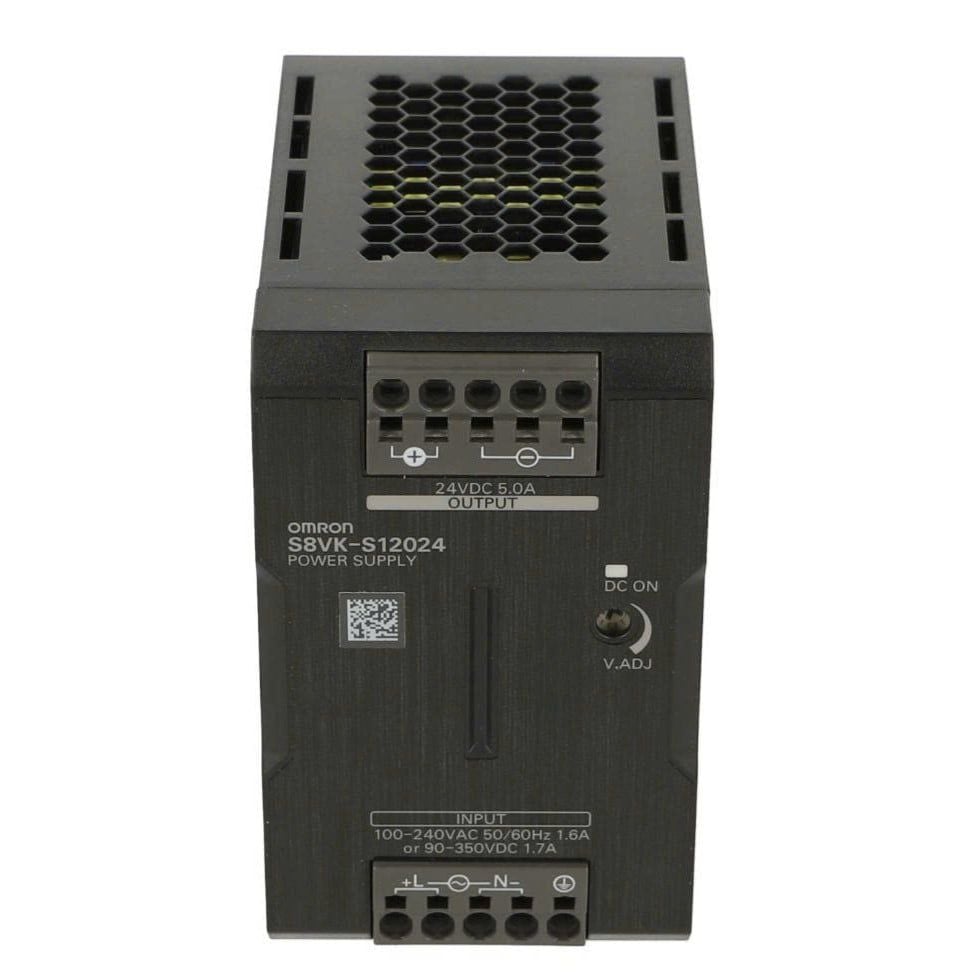

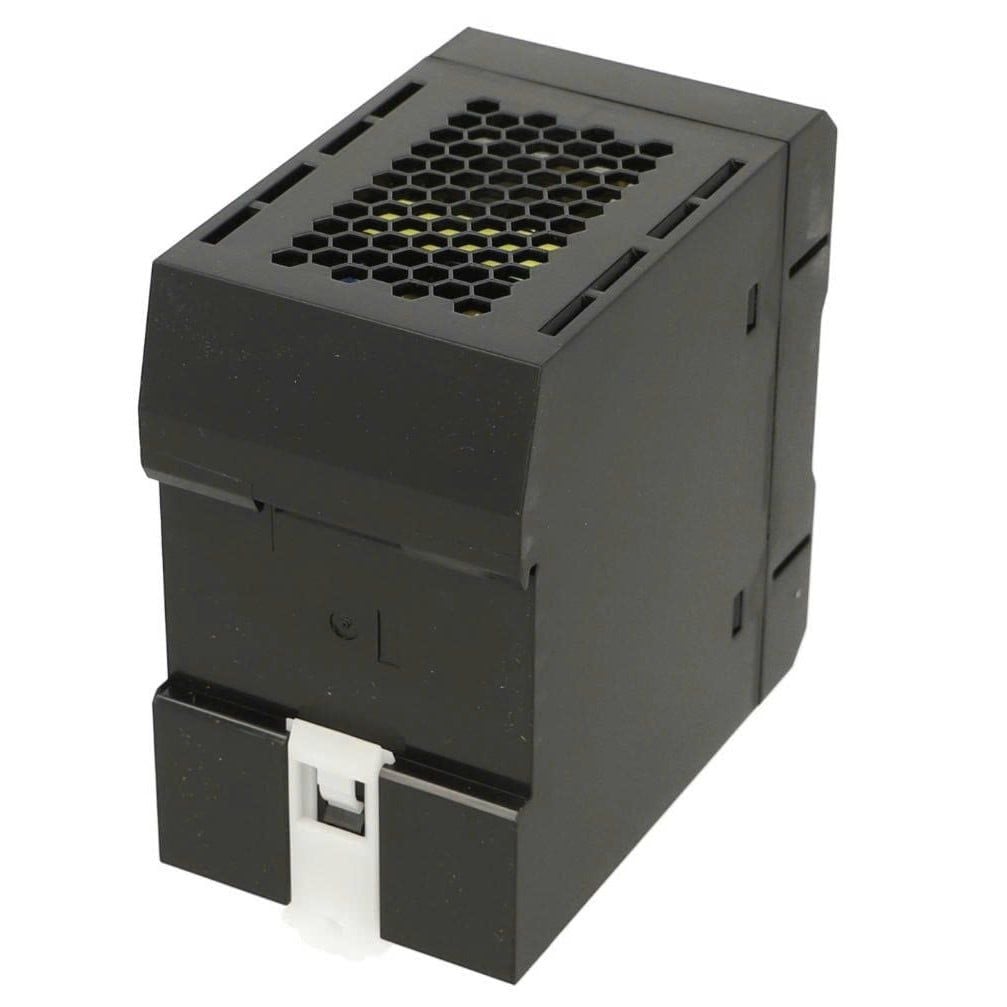

Bộ Nguồn Omron S8VK-S12024 là giải pháp cấp nguồn hoàn hảo cho các tủ điện điều khiển có không gian hạn chế nhờ thiết kế siêu mỏng và công nghệ đấu nối Push-in Plus tiên tiến. Với công suất 120W, model này không chỉ mang lại hiệu suất vượt trội lên đến 92% mà còn đảm bảo độ bền cực cao trong môi trường công nghiệp khắc nghiệt nhờ bảng mạch được phủ lớp bảo vệ (Coated PCBs).
Đặc điểm nổi bật của Omron S8VK-S12024
- Tối ưu không gian tủ điện: Kích thước siêu mỏng cho phép lắp đặt sát nhau (Side-by-side) ở nhiệt độ lên đến 55°C, giúp tiết kiệm diện tích tối đa cho hệ thống.
- Công nghệ Push-in Plus: Giúp việc đi dây trở nên dễ dàng và nhanh chóng hơn bao giờ hết, đồng thời chống rung động tuyệt vời, đảm bảo kết nối luôn chắc chắn.
- Chống chịu môi trường khắc nghiệt: Sản phẩm hoạt động ổn định trong dải nhiệt độ cực rộng từ -40 đến 70°C và có khả năng chịu rung lên đến 5G.
- Chức năng Power Boost mạnh mẽ: Hỗ trợ dòng tăng cường lên tới 120% (6A) trong vòng 10 giây để đáp ứng các dòng khởi động lớn của tải.
- Độ bền và an toàn tối đa: Đạt chứng nhận cho độ cao lên đến 3.000 m và tuân thủ các tiêu chuẩn hàng hải quốc tế như Lloyd’s, DNV GL.
Thông số kỹ thuật S8VK-S12024
Hạng mục | Chi tiết thông số / Đặc tính kỹ thuật |
Thông số Đầu ra | |
Công suất định mức | 120 W |
Điện áp ngõ ra định mức | 24 VDC |
Dòng điện ngõ ra định mức | 5 A |
Dòng điện tăng cường | 6 A (Tối đa 10 giây, chu kỳ < 30%) |
Dải điều chỉnh điện áp | 21.6 đến 28 V (Bằng biến trở V.ADJ) |
Hiệu suất (tại 230 VAC) | 92% |
Độ nhiễu và gợn sóng | 110 mVp-p max (Băng thông 20 MHz) |
Thông số Đầu vào | |
Điện áp định mức (AC) | 100 đến 240 VAC (Dải cho phép: 85 đến 264 VAC) |
Điện áp định mức (DC) | 90 đến 350 VDC |
Tần số định mức | 50/60 Hz (Dải cho phép: 47 đến 63 Hz) |
Dòng điện đầu vào | 1.2 A (tại 115 VAC) / 0.63 A (tại 230 VAC) |
Hệ số công suất | Tối thiểu 0.9 |
Dòng khởi động | 16 A typ. (tại 115 VAC) / 32 A typ. (tại 230 VAC) |
Chức năng Bảo vệ & Vận hành | |
Bảo vệ quá tải | Có (Tự động reset, kích hoạt ở mức 121% đến 160% dòng định mức) |
Bảo vệ quá áp | Có (Kích hoạt khi ≥ 130% định mức, ngắt nguồn để reset) |
Vận hành song song | Có (Tối đa 2 bộ nguồn) |
Vận hành nối tiếp | Có (Tối đa 2 bộ nguồn, yêu cầu đi-ốt bên ngoài) |
Cơ khí & Môi trường | |
Kích thước (Dài x rộng x cao) | 90 x 55 x 90 mm (Bao gồm ngàm lắp DIN Rail) |
Kiểu đấu dây | Push-in Plus (Lắp đặt dây nhanh, không cần tua vít) |
Trọng lượng | Tối đa 400 g |
Nhiệt độ vận hành | -40 đến 70°C |
Độ cao vận hành | Tối đa 3.000 m |
Khả năng chống rung | Tối đa 5G (10 đến 55 Hz) |
Độ bền (MTBF) | 480.000 giờ |
Tuổi thọ thiết kế | Tối thiểu 10 năm (Tại 40°C, tải 50%) |

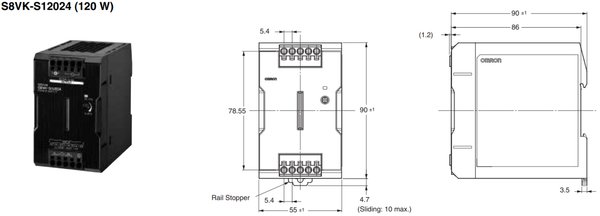

Kích thước
