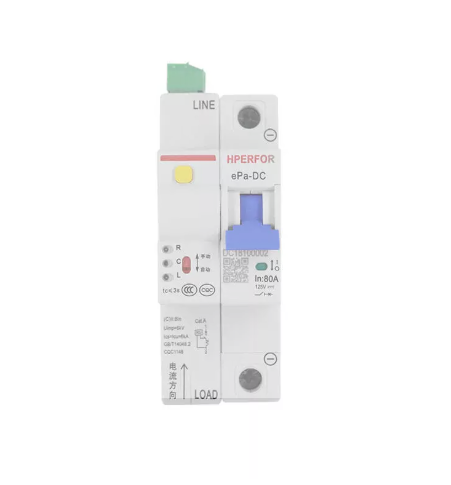

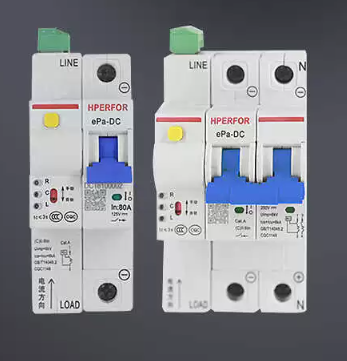

Thông số

Giá trị

Điện áp làm việc định mức (Un)

AC 220/230/240V (1P/1P+N/2P);
AC 380/400/415V (3P/3P+N/4P);
DC 48/60/80/110/125V (1P); DC 220/250V (2P)

Dòng điện định mức (In)

1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A

Dòng định mức khung

80A

Điện áp cách điện định mức (Ui)

690V

Dòng rò tác động định mức (IΔn)

30 mA (có thể điều chỉnh)

Dòng rò không tác động

0.5 IΔn

Điện áp chịu xung định mức

6 kV

Đặc tính ngắt

B (5In), C (8In), D (12In)

Khả năng cắt ngắn mạch cực đại (Icu)

6 kA (ePa DB 80), 10 kA (ePa DB 80H)

Thời gian đóng lại từ xa

≤ 3 giây

Thời gian cắt từ xa

≤ 2 giây

Thời gian trễ khi cấp nguồn

≤ 4 giây (có thể cài đặt)

Tuổi thọ cơ khí

> 20.000 lần đóng/cắt

Tuổi thọ điện

> 10.000 lần đóng/cắt

Cấp bảo vệ

IP20

Nhiệt độ môi trường làm việc

-25°C đến +70°C

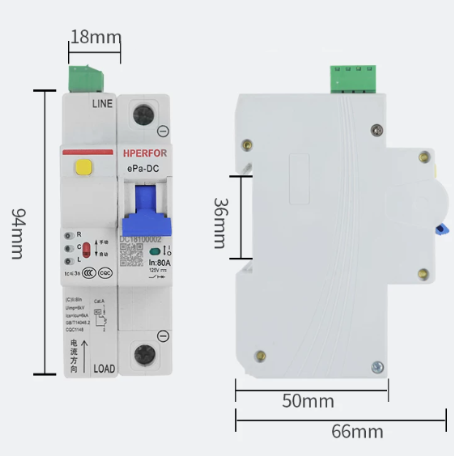

Tiết diện dây tối đa / Mô-men siết

35 mm² / 3.5 N·m

Tiêu chuẩn áp dụng

GB/T14048.2, CQC1149:2020

Chức năng bảo vệ

Quá tải, ngắn mạch, quá áp/thấp áp, rò điện, quá nhiệt, quá công suất, mất cân bằng dòng, mất pha

Chức năng đo lường

Điện áp, dòng điện, công suất, điện năng, hệ số công suất, tần số

Độ chính xác đo lường

Điện áp/dòng: cấp 0,5; Công suất/điện năng: cấp 1,0

Bảo vệ nhiệt độ

Tối đa 80°C (có thể cấu hình ngưỡng cảnh báo/ngắt), độ chính xác ±1°C

Chế độ điều khiển

Thủ công / Tự động (nút bấm, cần gạt, điều khiển từ xa)

Tùy chọn giao tiếp

WiFi, Ethernet, NB-IoT, 4G, RS232, RS485, Bluetooth, 5G

Giao thức RS485

Modbus RTU, Haipufa QR Protocol, DL/T645-2007

Nền tảng đám mây

Haipufa Cloud và các nền tảng IoT bên thứ ba

Cấu hình mặc định RS485

Baudrate: 115200 bps; Data bits: 8; Parity: None; Stop bits: 1 (có thể điều chỉnh 4800–115200 bps)

Tính năng đặc biệt

Tích hợp cuộn coil với bảo vệ vật lý kép, vẫn đảm bảo bảo vệ ngắn mạch và quá tải ngay cả khi chip điều khiển số bị lỗi

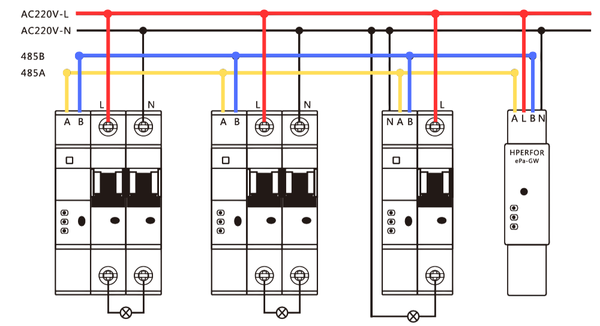

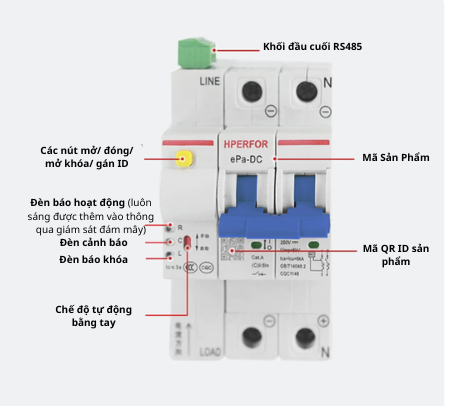

Nhãn terminal

Màu dây (tham khảo)

Chức năng

AC220V-L

Đỏ

Nguồn vào AC 220V dây pha (L) – kết nối với pha nguồn điện

AC220V-N

Đen

Nguồn vào AC 220V dây trung tính (N) – kết nối với trung tính nguồn điện

485A

Vàng

RS485 A+ (không đảo) – kết nối với chân A+ của thiết bị slave

485B

Xanh dương

RS485 B- (đảo) – kết nối với chân B- của thiết bị slave

Giao thức

Tốc độ truyền (Baudrate)

Data bits

Số bit dừng

Kiểm tra chẵn lẻ

RS485 (Modbus RTU)

2400 bps, 4800 bps hoặc 9600 bps (mặc định: 9600 bps)

8

1

Không (None)

Địa chỉ (HEX)

Loại thanh ghi

Thông số

Kiểu dữ liệu

0x0000

Holding

Địa chỉ thiết bị (1–255)

uint16

Đọc/Ghi

0x0001

Holding

Tốc độ baud (0:4800, 1:9600, 2:19200, 3:38400, 4:115200)

uint16

Đọc/Ghi

0x0010

Input

Điện áp (0.1 V)

uint16

Chỉ đọc

0x0011

Input

Dòng điện (0.01 A)

uint16

Chỉ đọc

0x0012

Input

Công suất tác dụng (1 W)

uint16

Chỉ đọc

0x0013

Input

Hệ số công suất (0.001)

int16

Chỉ đọc

0x0014

Input

Tần số (0.01 Hz)

uint16

Chỉ đọc

0x0015–0x0016

Input

Điện năng (Wh, gồm high word + low word)

uint32

Chỉ đọc

0x0017

Input

Nhiệt độ (0.1 °C)

int16

Chỉ đọc

0x0020

Coil (đọc)

Trạng thái đóng/cắt (0 = OFF, 1 = ON)

bit

Chỉ đọc

0x0021

Coil (ghi)

Điều khiển đóng/cắt từ xa (0xFF00 / 0x0000)

bit

Ghi

0x0022

Coil (ghi)

Khóa / Mở khóa từ xa

bit

Ghi

0x0023

Coil (ghi)

Chế độ Tự động / Thủ công

bit

Ghi
