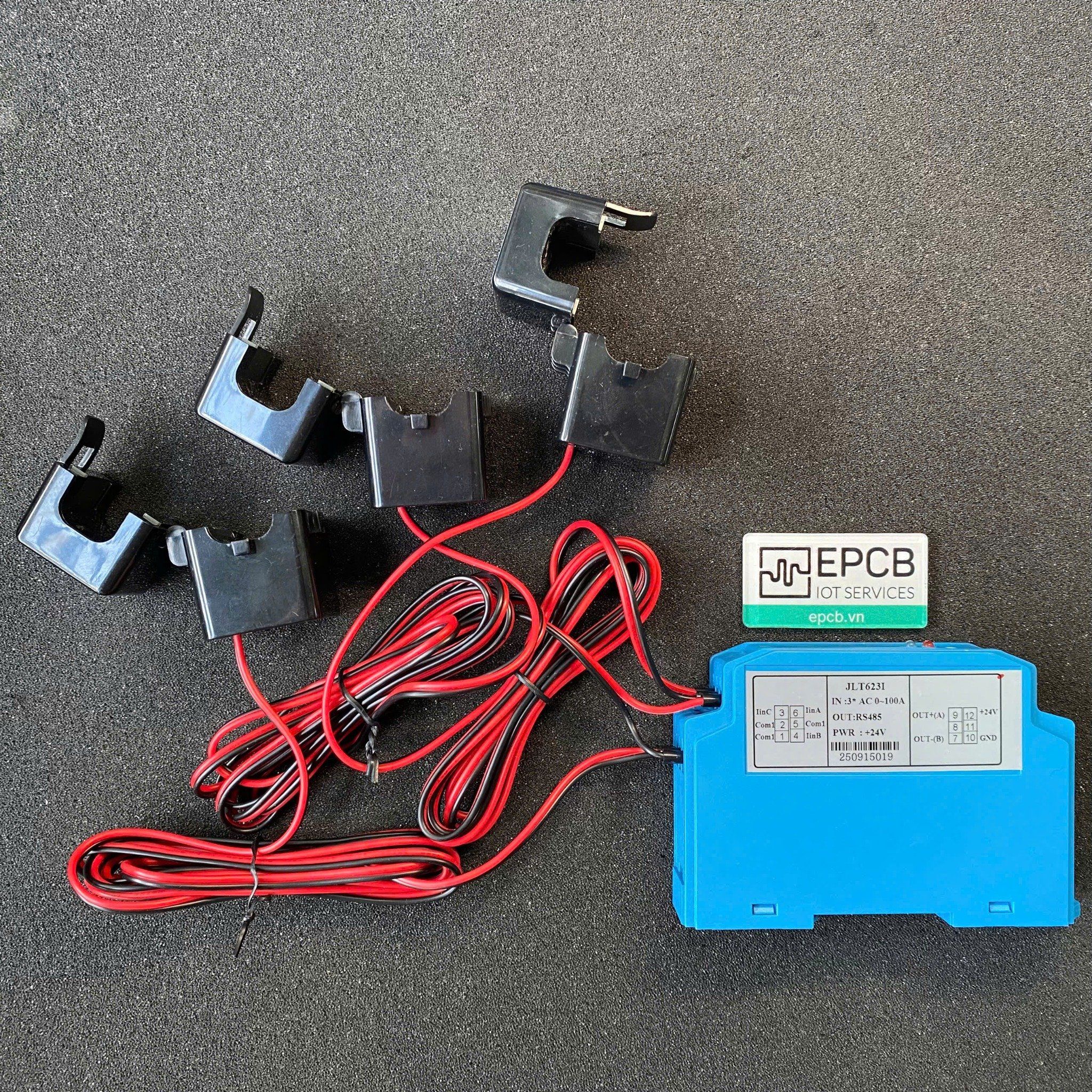

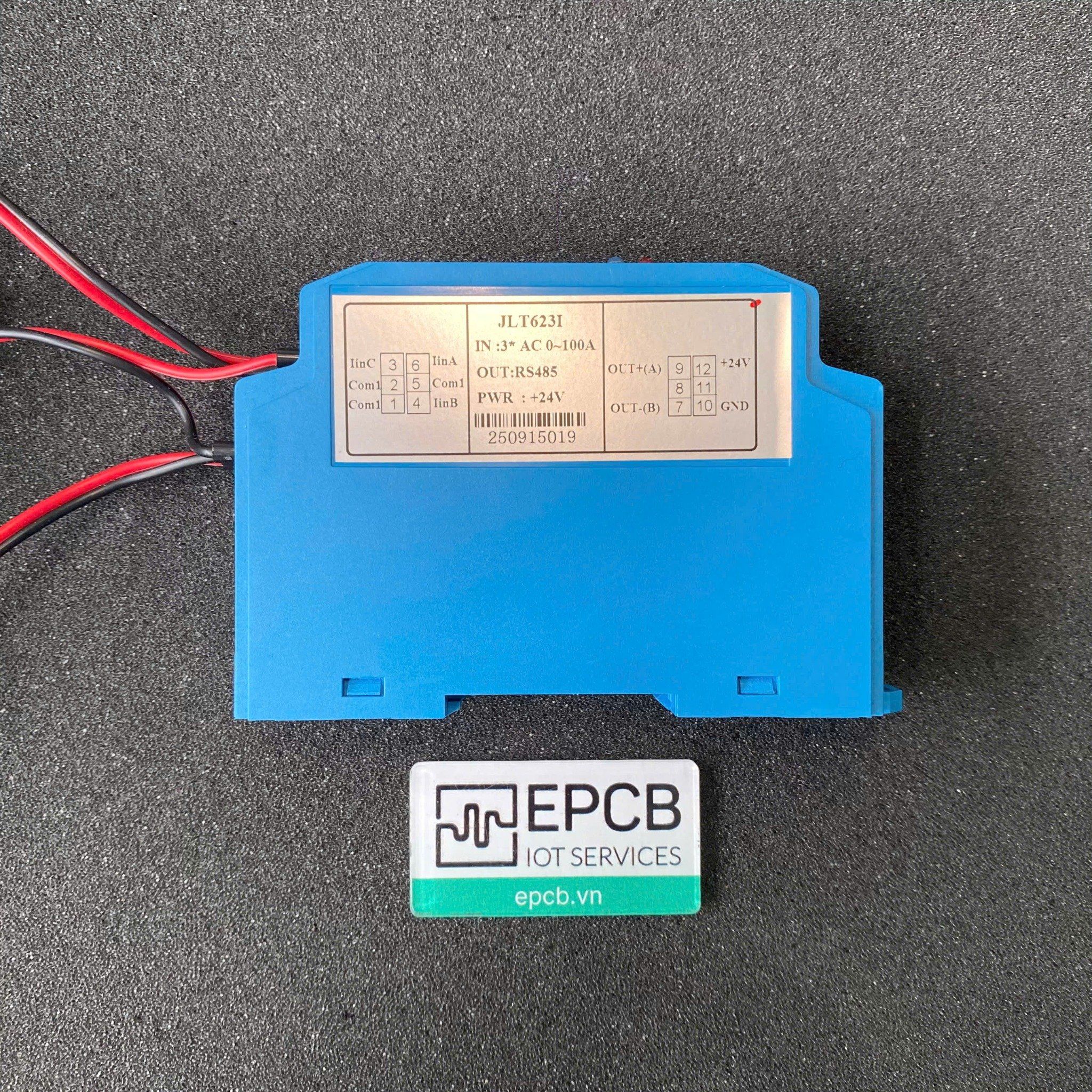

Bộ đo dòng xoay chiều 3 pha JLT là dòng sản phẩm được thiết kế đặc biệt (tối ưu cho tải dạng sóng sin 50Hz) để đo và chuyển đổi tín hiệu sang các dạng đầu ra tiêu chuẩn như điện áp, dòng điện hoặc RS485. Đầu cảm biến dạng nắp gập (có thể mở ra) giúp lắp đặt nhanh chóng, an toàn mà không cần ngắt nguồn điện. Bộ đo có thể gắn được trên thanh DIN tiêu chuẩn, thuận tiện cho việc tích hợp trong tủ điện. Thiết bị sử dụng công nghệ cách ly điện từ cùng chip chuyển đổi chuyên dụng, đảm bảo độ ổn định và chính xác cao trong khi vẫn giữ kích thước nhỏ gọn và giá thành hợp lý. Sản phẩm có nhiều phiên bản với kích thước lõi và dải đo dòng khác nhau, phù hợp với không gian tủ và kích thước cáp của từng ứng dụng.
Tính năng

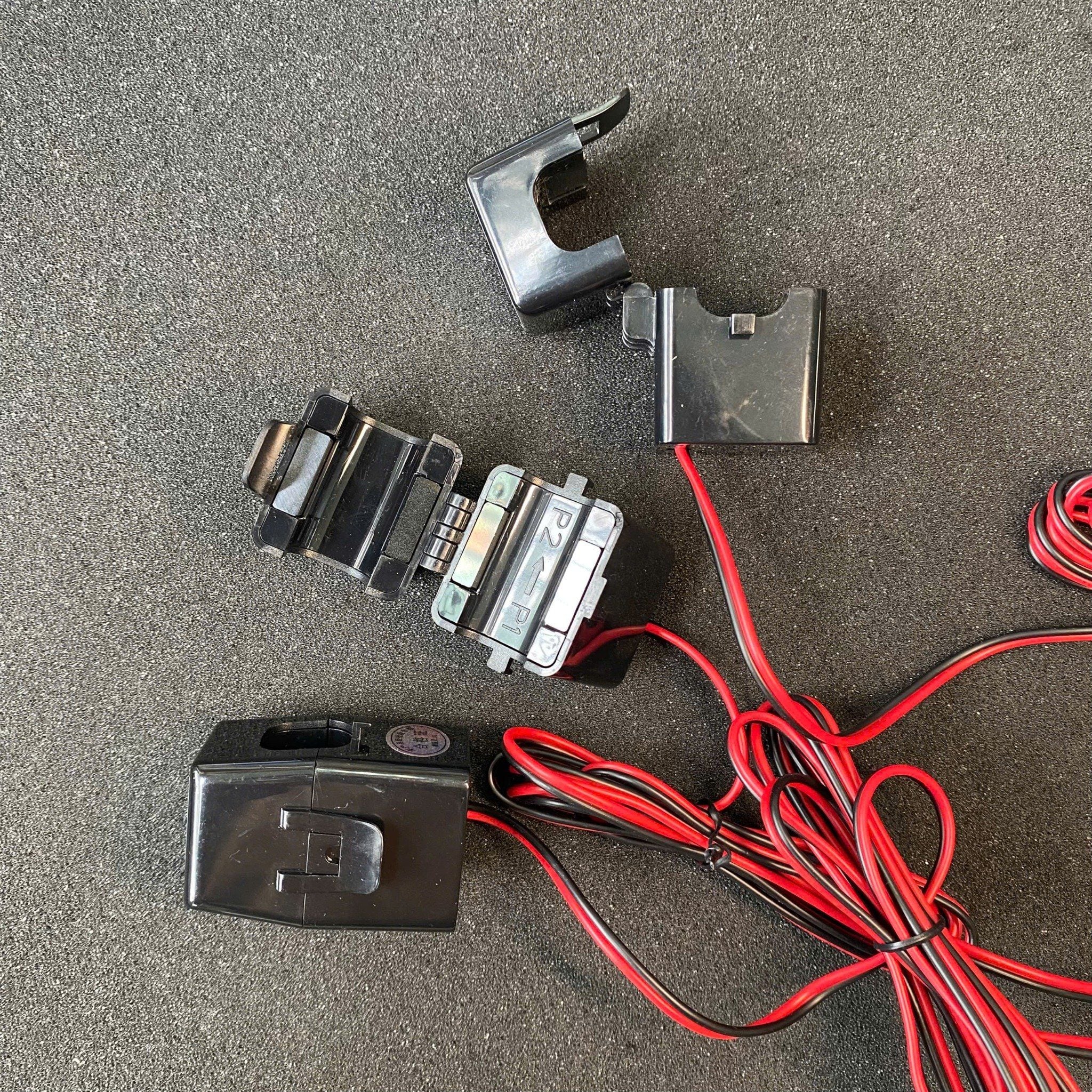

- Cảm biến dạng nắp gập (kẹp dòng): Có thể mở ra, luồn dây dẫn qua và đóng lại, không cần ngắt kết nối dây khi lắp đặt, an toàn và tiện lợi.
- Cấu trúc cách ly điện từ: Sử dụng chip chuyển đổi chuyên dụng giúp đo lường ổn định, giảm nhiễu và đảm bảo an toàn khi kết nối với PLC hoặc DCS.
- Đa dạng mẫu mã: Nhiều kích thước lõi và dải dòng khác nhau (ví dụ: Ø10/16/24/36mm, đo đến 3×60/100/400/500A) phù hợp với kích thước cáp và đặc tính tải khác nhau.
- Nhiều dạng ngõ ra: Tín hiệu tiêu chuẩn cho từng pha (1V/5V/10V, 0–20mA/4–20mA, RS485) giúp dễ dàng tích hợp với các hệ thống PLC/DCS.
- Độ chính xác và tuyến tính cao: Độ chính xác ±1.0% FS, tuyến tính ≤ 0.5% FS, đảm bảo kết quả đo đáng tin cậy trên toàn dải hoạt động.
Phân loại biến thể sản phẩm
Dòng sản phẩm này được cung cấp với nhiều kích thước lõi khác nhau, tương ứng với các dải đo dòng tối đa. Người dùng có thể lựa chọn mẫu phù hợp với đường kính cáp và tải của mình. Các dải đo phụ phổ biến được hỗ trợ trong toàn bộ dòng sản phẩm, giúp dễ dàng hiệu chỉnh và đảm bảo độ chính xác cao hơn.
Model | Kích thước lõi (mm) | Dải dòng tối đa | Dải dòng phụ (tùy chọn theo yêu cầu người dùng) |
JLT613I | 10 | Tối đa 3 × 0~60A | 3 × 50mA; 3 × 100mA; 3 × 0.5A; 3 × 1A; 3 × 5A; 3 × 10A; ...; 3 × 60A |
JLT623I | 16 | Tối đa 3 × 0~100A | 3 × 50mA; 3 × 100mA; 3 × 0.5A; 3 × 1A; 3 × 5A; 3 × 10A; 3 × 20A; 3 × 30A; 3 × 40A; 3 × 100A |
JLT633I | 24 | Tối đa 3 × 0~400A | 3 × 50mA; 3 × 100mA; 3 × 0.5A; 3 × 1A; 3 × 5A; 3 × 10A; 3 × 20A; 3 × 50A; 3 × 100A; ...; 3 × 400A |
JLT643I | 36 | Tối đa 3 × 0~500A | 3 × 50mA; 3 × 100mA; 3 × 0.5A; 3 × 1A; 3 × 5A; 3 × 10A; 3 × 50A; 3 × 100A; 3 × 200A; ...; 3 × 500A |

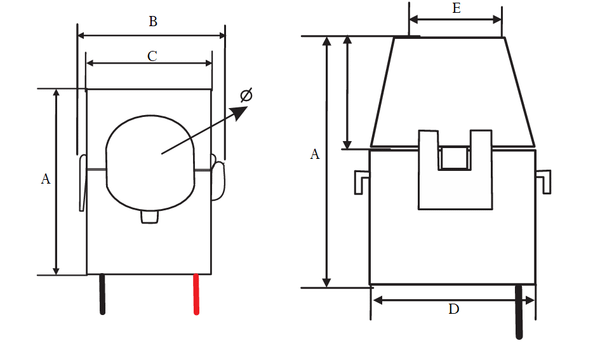

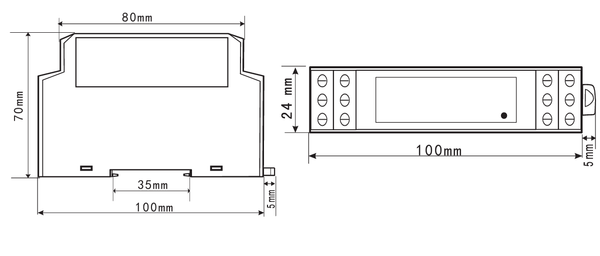

Kích thước
Model | Kích thước (mm) | Dòng đo tối đa | ||||||
Φ | A | B | C | D | E | F | ||
JLT613I | 10 | 40 | 29.3 | 23 | 25 | 14 | 17 | 60A |
JLT623I | 16 | 46.5 | 31.2 | 28.5 | 32 | 19.5 | 20 | 100A |
JLT633I | 24 | 63 | 51 | 43.5 | 31 | 26 | 29 | 400A |
JLT643I | 36 | 83 | 63 | 58 | 42 | 24 | 35 | 500A |
Thông số kỹ thuật
Mục | Thông số kỹ thuật |
Kiểu ngõ ra | 0-1V/0-5V/0-10V/0-20mA/4-20mA/RS485 |
Độ chính xác | ±1% FS |
Băng thông | 20Hz – 5kHz |
Nguồn cấp | DC +24V / +15V / +12 / +5V; |
Khả năng tải | Ngõ ra điện áp: 5mA |
Khả năng chịu quá tải | Gấp 2 lần giá trị đầu vào định mức |
Điện áp cách ly chịu được | 3kV / 50Hz, 2mA, trong 1 phút |
Điện áp lệch (Offset) | 10mV |
Độ tuyến tính | 0.5% FS |
Dòng tiêu thụ | < 15mA + dòng điện ngõ ra |
Thời gian đáp ứng | Follows output ≈ 1ms, DC transmission output < 250ms |
Nhiệt độ hoạt động | -20℃ đến +80℃ |
Nhiệt độ lưu trữ | -25℃ đến +85℃ |
Sơ đồ kết nối
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ thanh ghi | Trường hợp sử dụng | Số lượng thanh ghi | Chức năng | Dải giá trị dữ liệu |
00 56H | Sử dụng 1 đầu đo dòng | 1 | Chỉ đọc | 0 ~ 10000 |
00 10H | Sử dụng 2 đầu đo dòng | 2 | Chỉ đọc | 0 ~ 10000 |
00 10H | Sử dụng 3 đầu đo dòng | 3 | Chỉ đọc | 0 ~ 10000 |
Ví dụ: Thiết bị đọc có dải đo từ 0-60A, thanh ghi hiển thị giá trị 8000, giá trị thực tế sẽ tính như sau:
Giá trị thực tế = (8000/10000)*60 = 54 A.

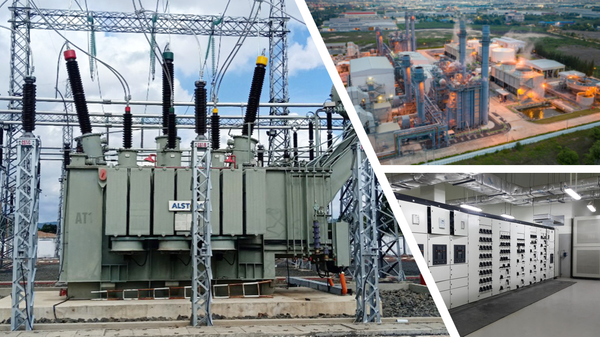

Ứng dụng
Bộ đo dòng 3 pha được sử dụng để giám sát và đo lường dòng điện trong các hệ thống điện ba pha công nghiệp và dân dụng. Thiết bị giúp theo dõi cân bằng tải giữa các pha, phát hiện sớm sự cố như quá dòng, mất pha hoặc lệch pha, từ đó đảm bảo vận hành ổn định và an toàn cho thiết bị điện. Ngoài ra, bộ đo còn được dùng trong hệ thống quản lý năng lượng (EMS), tủ điều khiển, trạm biến áp và các dây chuyền sản xuất để thu thập dữ liệu dòng điện, phục vụ cho việc tối ưu hóa tiêu thụ điện năng và bảo trì hệ thống.
