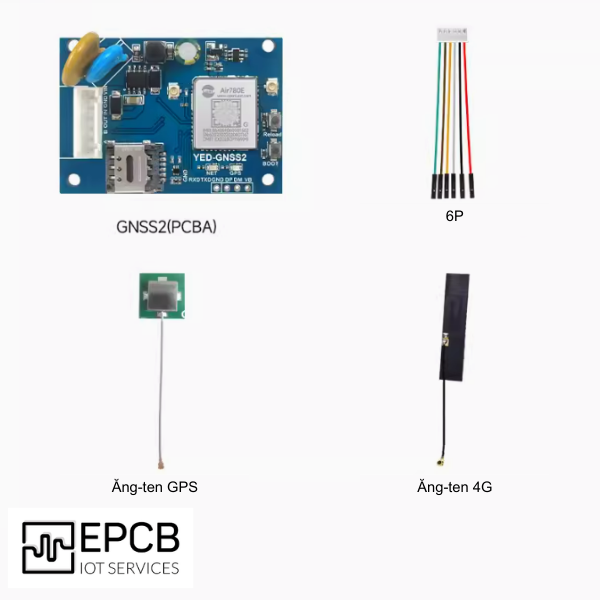

Bộ định vị GPS Beidou GNSS giao tiếp RS485 kết nối 4G YED-GNSS2 là một thiết bị đầu cuối định vị kép, kết hợp cả hệ thống định vị toàn cầu GPS và hệ thống định vị vệ tinh Bắc Đẩu của Trung Quốc. Thiết bị này có khả năng xác định vị trí một cách nhanh chóng và chính xác.
YED-GNSS2 được trang bị chip định vị kép, cho phép định vị vị trí một cách nhanh chóng và cung cấp thông tin vị trí cho người dùng thông qua giao diện truyền thông RS485, tuân theo giao thức Modbus. Tốc độ truyền dữ liệu qua cổng nối tiếp có thể đạt tối đa 230400 bit mỗi giây, người dùng có thể dễ dàng điều khiển thiết bị thông qua phần mềm cài đặt trên máy tính hoặc bằng cách gửi các lệnh qua cổng nối tiếp.
Mô hình kết nối hệ thống Bộ định vị GPS Beidou GNSS giao tiếp RS485 kết nối 4G YED-GNSS2:
Tính năng Bộ định vị GPS Beidou GNSS giao tiếp RS485 kết nối 4G YED-GNSS2:
- Độ nhạy và độ chính xác cao.
- Ổn định và đang tin cậy.
- RS485 với TVS, bảo vệ quá dòng và các biện pháp bảo vệ khác.
- Giao thức truyền thông Modbus.
- Có khả năng làm việc 24/24h.
- Xác định được vĩ độ và kinh độ.
Ứng dụng Bộ định vị GPS Beidou GNSS giao tiếp RS485 kết nối 4G YED-GNSS2:
- Hệ thống nhận diện quãng đường oto.
- Hệ thống giám sát hành trình theo thời gian thực của xe bus công cộng.
- Hệ thống giám sát định vị tàu, thuyền.
- Hệ thống tự động điều khiển, định hướng các phương tiện nông nghiệp.
Thông số kỹ thuật Bộ định vị GPS Beidou GNSS giao tiếp RS485 kết nối 4G YED-GNSS2:
Chế độ định vị | Chế độ định vị kép GPS và BDS |
Số lượng kênh truy cập | 64 |
Độ nhạy | Khởi động – 147 dBm, truy cập – 160 dBm, thu lại – 158 dBm |
Tần số quét | 1 Hz |
Sai số định vị ngang (x, y) | <2.0 m |
Sai số định vị cao (z) | <3.0 m |
Sai số vận tốc | 0.1 m/s |
Thời gian bắt tín hiệu từ vệ tinh | <28 s |
Thời gian xác định vị trí | <3 s |
Thời gian phản hồi | <1 s |
Công suất bắt tín hiệu từ vệ tinh | 51 mA |
Công suất theo dõi vị trí | 21 mA |
Ăng-ten | Ăng-ten 3.3V hoặc ăng-ten thụ động |
Chuẩn kết nối mạng | 4G |
Thông số kết nối | LTE-FDD:
LTE-TDD (cấu hình uplink/downloadlink 1):
LTE-TDD (cấu hình uplink/downloadlink 2):
|
Nguồn cấp | Điện áp: 8 – 90V, công suất 10W (khuyến nghị nguồn 12V 1A) |
Công suất tiêu thụ | Thấp |
Định vị | GPS, Beidou, WiFi, AGNSS |
Cổng nguồn vào | 5 – 90 V |
Cổng nguồn điều khiển thiết bị | NPN: tối đa 24V |
Cảm biến rung | Cảm biến rung điện trở để phát hiện chuyển đông của thiết bị |
RS485 | Baudrate: 1200-230400 8, N, 1 hoặc 2 |
Bộ nhớ đệm | Bộ nhớ đệm: 16k Bộ nhớ hạ lưu mạng: 16k |
Số kênh mạng | 2 |
Giao thức mạng | TCP, UDP, MQTT, HTTP, WebSocket, IOT di động, IOT viễn thông, cloud Alibaba, Tencent, Huawei, Tuya, TingsCloud. |
Kích thước | 55 x 38.5 mm |
Nhiệt độ hoạt động | -35 – 75°C |
Nhiệt độ bảo quản | -40 – 85°C |
Kích thước Bộ định vị GPS Beidou GNSS giao tiếp RS485 kết nối 4G YED-GNSS2:
Mô tả chức năng phần cứng Bộ định vị GPS Beidou GNSS giao tiếp RS485 kết nối 4G YED-GNSS2:
1 | Vin, GND, In, NPN, RS485 A, RS485 B |
2 | SIM |
3 | Đèn báo trạng thái hoạt động |
4 | Đèn báo trạng thái GPS (đèn bật khi kết nối thành công) |
5 | Nạp chương trình thiết bị: USB, VB là +, GND là – (ngược nguồn sẽ cháy thiết bị) |
6 | BOOT |
7 | Reset Factory (ấn giữ 7s để reset) |
8 | Cổng kết nối ăng-ten 4G IPEX 1 ngoài (đã có sẵn ăng-ten trong) |
9 | Cổng kết nối ăng-ten GPS IPEX 1 ngoài (đã có sẵn ăng-ten trong), hỗ trợ ăng-ten 3.3v |
VIN | 8 – 90V, 10W, khuyến nghị 12V 1A |
GND | |
IN | Phát hiện đầu vào mức cao, hỗ trợ tín hiệu mức cao 5 ~ 90V |
OUT | NPN, hỗ trợ điều khiển điện áp tối đa 24V |
B | Giao diện truyền thông RS485, tốc độ truyền tối đa 230400 |
A |
