E108-D01 là một thiết bị đầu cuối định vị hỗ trợ nhiều hệ thống định vị (GPS, BDS, GLONASS, Galileo, v.v.), với khả năng định vị nhanh và chính xác. Thiết bị xuất dữ liệu định vị thông qua giao thức Modbus RTU, đồng thời hỗ trợ xuất dữ liệu định vị dạng chuỗi RMC-ASCII theo chuẩn NMEA0183.
Thiết bị cũng hỗ trợ lưu trữ riêng biệt các thông số kinh độ, vĩ độ, hướng kinh độ, hướng vĩ độ, v.v. Tốc độ truyền thông của cổng nối tiếp có thể đạt tối đa 115200bps và có thể dễ dàng điều chỉnh thông qua giao thức Modbus RTU, thuận tiện và nhanh chóng.

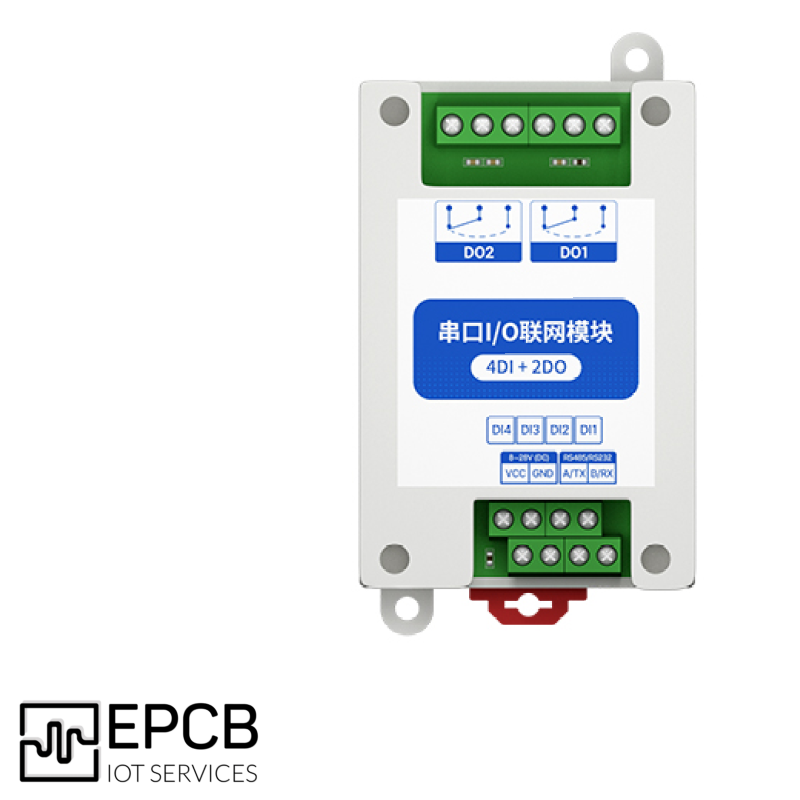

Bộ định vị E108-D01 hỗ trợ tới 4 cổng DI và 2 cổng DO
Bộ định vị E108-D01 sử dụng được với nhiều hệ thống định vị như BDS/GPS/GLONASS
Sơ đồ hệ thống của bộ định vị E108-D01
Được thiết kế với kiểu dáng công nghiệp DIN rail, dễ dàng lắp đặt trong các tủ điện
Tính năng nổi bật của bộ định vị E108-D01
- Hỗ trợ định vị đơn hệ thống BDS/GPS/GLONASS/GALILEO/QZSS/SBAS và định vị kết hợp đa hệ thống theo bất kỳ tổ hợp nào;
- Có thể cấu hình nhiều tốc độ truyền thông cổng nối tiếp (1200-115200bps);
- Hỗ trợ giao thức Modbus RTU tiêu chuẩn để đọc thông tin định vị;
- Nhiều định dạng đầu ra cho thông tin định vị;
- Trạng thái định vị ăng-ten được xuất thông qua thanh ghi và đèn báo;
- Cổng nối tiếp hỗ trợ bảo vệ TVS và quá dòng;
- Thiết kế cấp công nghiệp, hỗ trợ nhiệt độ hoạt động từ -40 ~ 85 ℃;
- Hỗ trợ đầu vào điện áp rộng DC 5-36V;
- Độ chính xác định vị có thể đạt tới 2.5 mét (CEP50);
- Hỗ trợ lắp đặt lỗ hướng dẫn và định vị.
Hỗ trợ chuẩn truyền thông công nghiệp Modbus
Bộ định vị E108-D01 được sử dụng nhiều trong các hệ thống SCADA, PLC, HMI,...
Chế độ bảo vệ chất lượng cao
Thông số kỹ thuật của bộ định vị E108-D01
| Mục | Thông số kỹ thuật |
| Điện áp | 5V-36V DC |
| Cổng nối tiếp | Tiêu chuẩn RS485 |
| Tốc độ truyền | 1200-115200bps |
| Giao thức truyền thông | Modbus RTU |
| Hệ thống định vị hỗ trợ | BDS/GPS/GLONASS/GALILEO/QZSS/SBAS |
| Cấu hình người dùng | Điều chỉnh thanh ghi thông qua Modbus RTU, khởi động lại để có hiệu lực |
| Giao diện ăng-ten | SMA (Ren ngoài, lỗ trong) |
| Kích thước | 96.5mm50mm31.4mm |
| Trọng lượng | 63±5g |
| Nhiệt độ làm việc | -40~+85°C, cấp công nghiệp |
| Độ ẩm làm việc | 10%~90%, Độ ẩm tương đối, không ngưng tụ |
Mô tả chân kết nối của bộ định vị E108-D01
Các chân kết nối của thiết bị
| STT | Tên gọi | Chức năng |
| 1 | Nút Factory | Nhấn và giữ trong 5-10 giây để khôi phục lại cài đặt gốc của thiết bị. Cài đặt gốc bao gồm: địa chỉ thiết bị là 1, thông số cổng nối tiếp là 9600 baud, 8 bit dữ liệu, không kiểm tra chẵn lẻ, 1 bit dừng. |
| 2 | ăng-ten ANT | Cổng kết nối ăng-ten SMA, bắt buộc phải sử dụng ăng-ten GPS chủ động. |
| 3 | Đèn báo RXD | Đèn báo nhận dữ liệu, nhấp nháy khi nhận dữ liệu từ bus RS485. |
| 4 | Đèn báo TXD | Đèn báo truyền dữ liệu, nhấp nháy khi truyền dữ liệu đến bus RS485. |
| 5 | Đèn báo xung giây PPS | Sáng liên tục khi chưa định vị được, nhấp nháy 1 lần/giây khi đã định vị được. |
| 6 | Đèn báo PWR | Đèn báo nguồn, sáng liên tục khi thiết bị được cấp nguồn. |
| 7 | Cổng DC_IN | Cổng cấp nguồn, jack DC cái 5-36V (đường kính chân trong 2.0mm, đường kính lỗ 6.4mm). |
| 8 | Cổng cấp nguồn | Cổng cấp nguồn terminal Phoenix 3.81mm, cực dương (trên), cực âm (dưới), 5-36V DC. Không thể cấp nguồn qua cả jack và terminal cùng lúc |
| 9 | Cổng RS-485 | Bus RS485 B (trên), bus RS485 A (dưới). |
Hướng dẫn sử dụng bộ định vị E108-D01
Video giới thiệu về bộ định vị E108-D01
