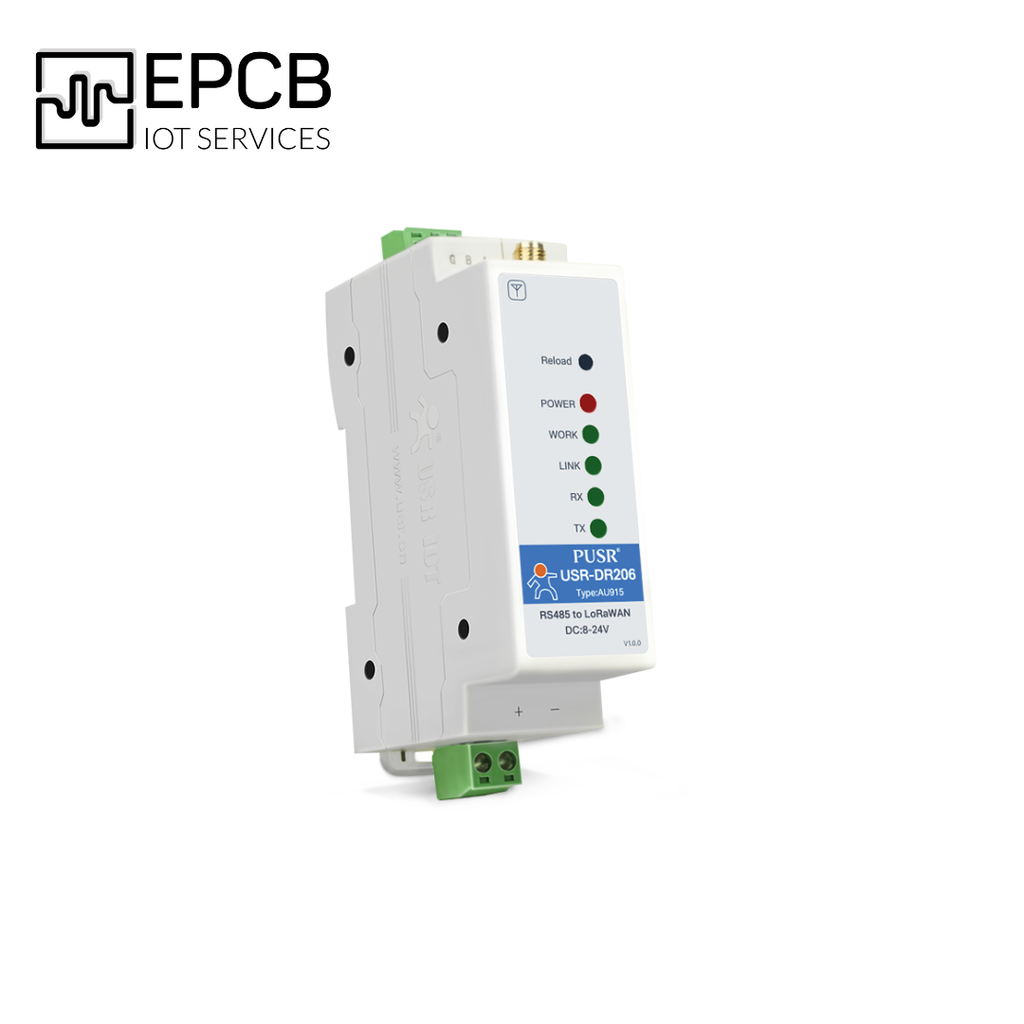

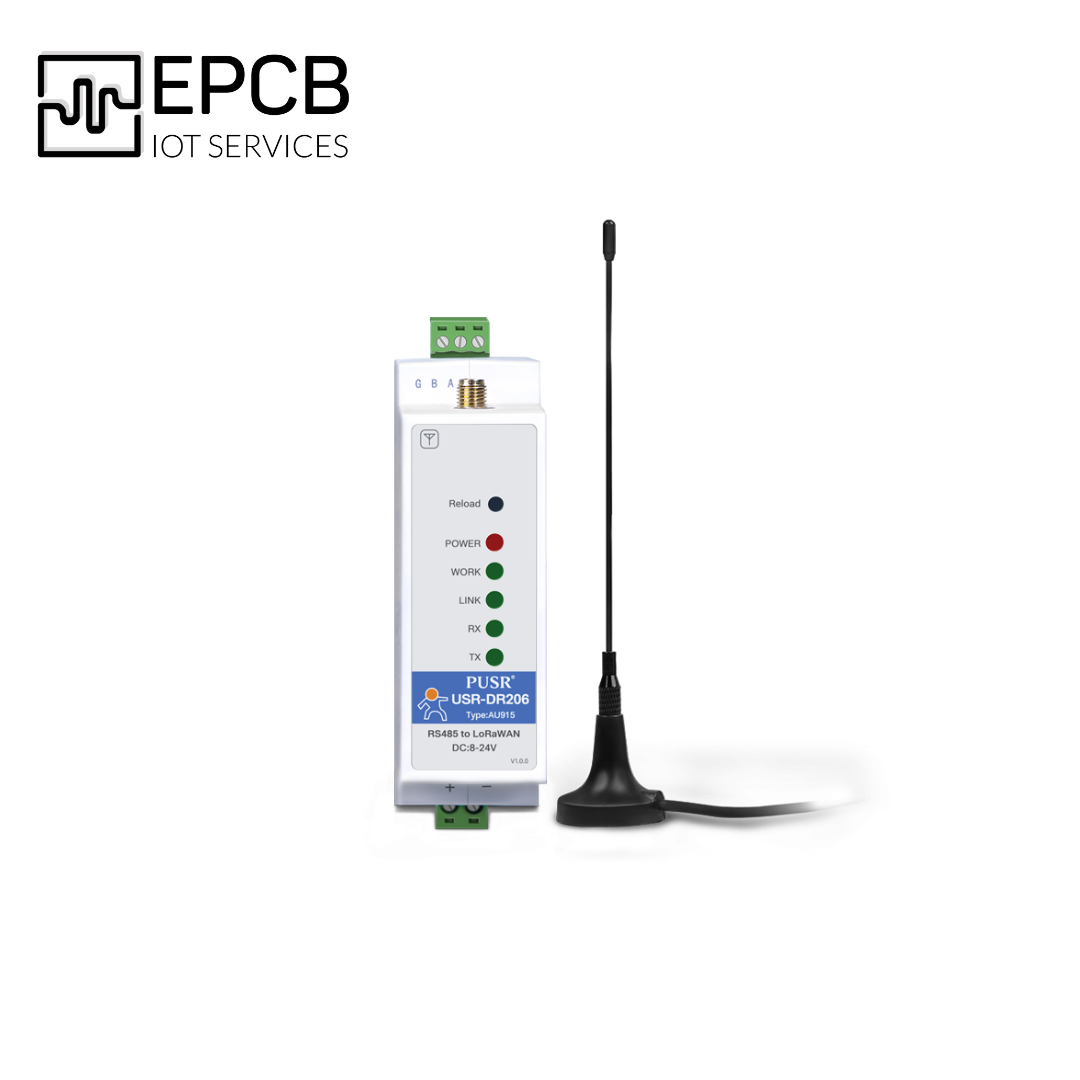

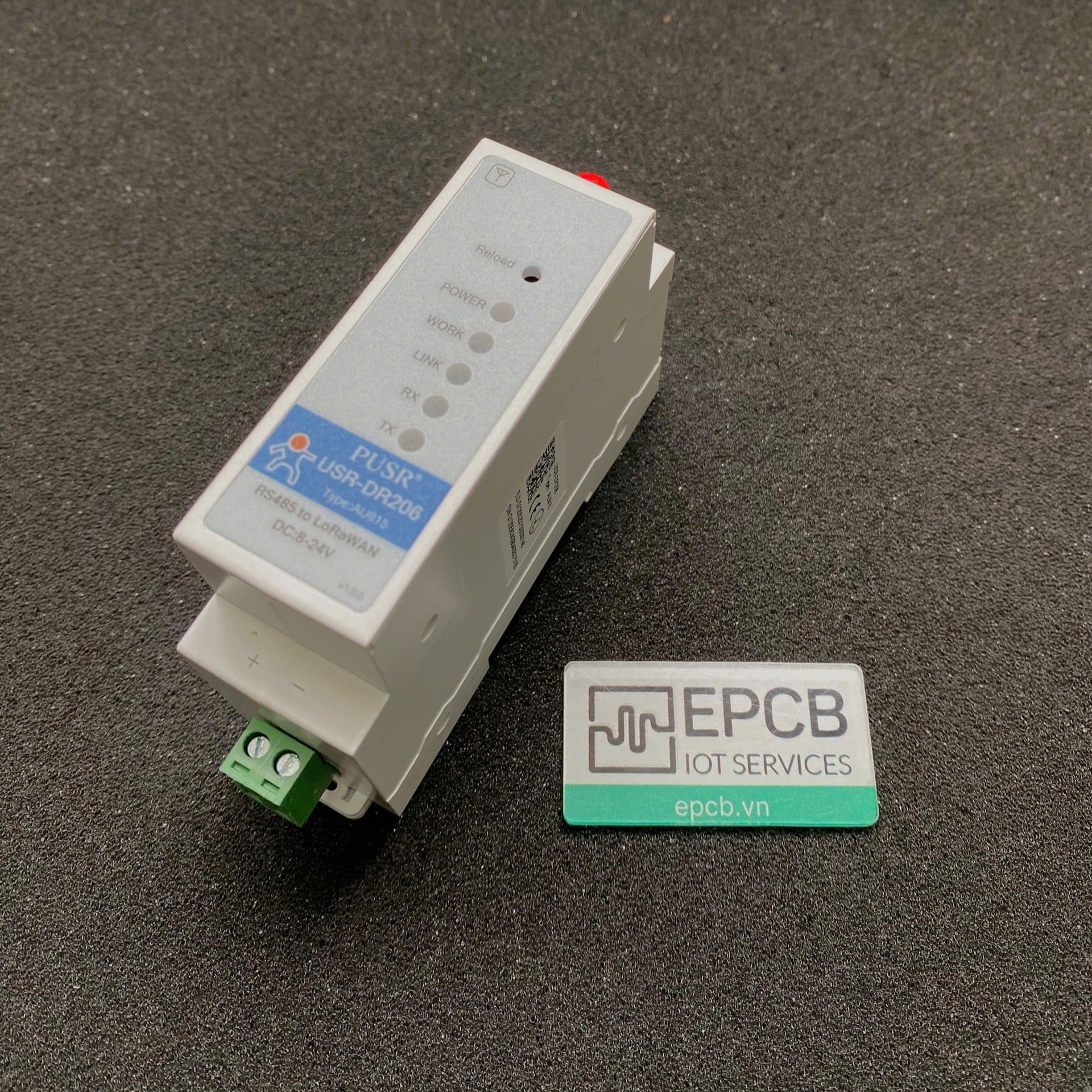

Bộ chuyển đổi RS485 sang LoRaWAN USR-DR206 Là bộ chuyển đổi mới nhất được PUSR ra mắt. Bộ chuyển đổi tín hiệu RS485 thành mạng không dây LoRaWAN, với phần cài đặt được đơn giản hóa giúp giảm chi phí lắp đặt và bảo trì. Bộ được thiết kế ứng dung trong cả môi trường công nghiệp và nông nghiệp như hệ thống tưới tiêu thông minh, thành phố thông minh, nhà thông minh và tự động hóa tòa nhà.
Tính năng nổi bật Bộ chuyển đổi RS485 sang LoRaWAN USR-DR206:
- Chuẩn kết nối LoRaWAN: kết nối xa và truy cập mạng linh hoạt.
- Lắp đặt kiểu Din rail: dễ dàng lắp đặt.

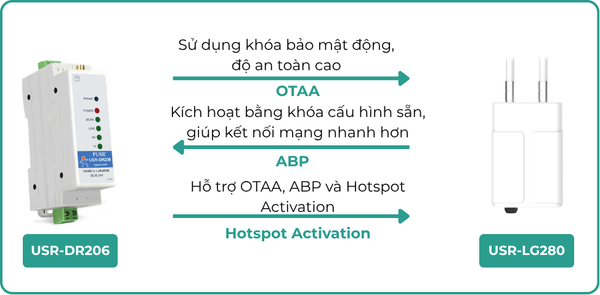

- Phương thức kích hoạt: OTAA, ABP, Hotspot Activation.
- Khả năng truyền nhận xa: phù hợp ứng dụng kết nối trong các khu vực rộng lớn.
- Giao thức mạng lớp C: truyền dữ liệu hiệu quả.

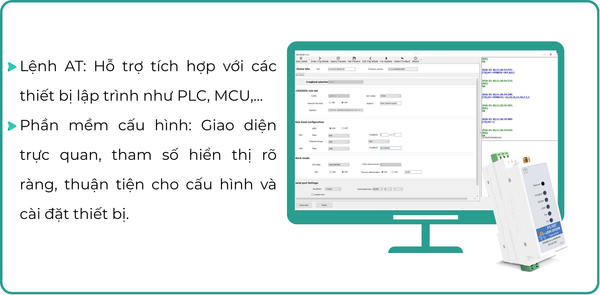

- Cấu hình dễ dàng: AT commands, config utility.

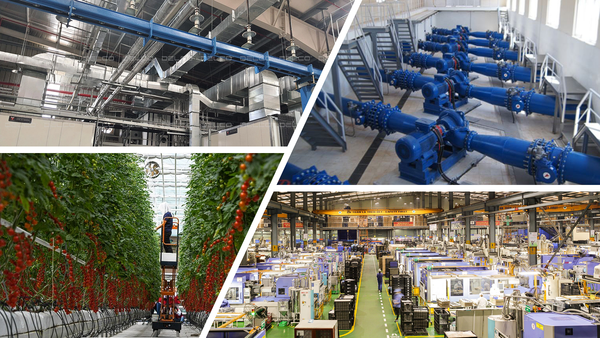

Ứng dụng Bộ chuyển đổi RS485 sang LoRaWAN USR-DR206:
- Hệ thống tưới tiêu nông nghiệp: Các cảm biến nông nghiệp được kết nối với USR-DR206 và truyền dữ liệu đến trung tâm điều khiển thông qua mạng LoRaWAN, cho phép kiểm soát và trao đổi dữ liệu từ xa nhanh chóng. Thiết lập này cho phép giám sát và quản lý thời gian thực việc tưới tiêu, sâu bệnh và phân bón, từ đó giảm đáng kể chi phí về nhân sự, nâng cao trình độ quản lý trang trại, tăng hiệu quả kinh tế và giảm chi phí vận hành.
Thông số kỹ thuật Bộ chuyển đổi RS485 sang LoRaWAN USR-DR206:
Items | Description |
Processor | 32-bit, FM33LG043 |
Power Supply | DC: 8-24V, 2-pin terminal blocks, reverse polarity protection, surge protection |
Working Current |
Sending data: 45mA@12V, Receiving data: 11mA @12V |
Serial port | |
No. | 1 x RS485 |
Baud rates | RS485: 1200 ~ 115200bps |
Data bits | 7, 8 |
Stop bits | 1, 2 |
Parity | NONE, ODD, EVEN |
LoRaWAN | |
Radio Chip | SX126x |
Frequency |
USR-DR206-CN470，470-510MHz USR-DR206-AU915，902-928MHz |
Tx Power | 21±0.5dBm, default value: 19dBm(CN470)/20dBm(AU915) |
Rx Sensitivity | ‘-140dBm @0.268Kbps |
Activation Method | OTAA/ABP Class C |
Coverage distance |
Max 5.5KM Test conditions: clear weather, open field of view, maximum power 22±0.5dBm, antenna gain 3.5dBi, height greater than 2m. |
Antenna | Female SMA Connector, 2±1 dBi |
Physical Property | |
Casing material | V0 flame retardant, IP30 protection |
Dimensions | 109.66*64.67*28mm(L x W x H, terminal block are included) |
Installation | Din rail mounting |
EMC |
Surge protection: level 3, IEC61000 ESD protection: level 3, IEC61000 EFT protection: level 3, IEC61000 |
Operating temperature | -40℃～ +85℃ |
Storage temperature | -40℃～+125℃ |
Operating humidity | 10% ~ 90% RH, non-condensing |
Storage humidity | 5% ~ 90% RH, non-condensing |
Software Function | |
Heartbeat data | √, it's disabled by default |
Multicast | √ |
User Configuring | Config utility, AT command |
Others | |
Reload | Pinhole reset button |
APPROVALS | |
Regulatory | CE/RED*, RoHS*, WEEE*, FCC* |

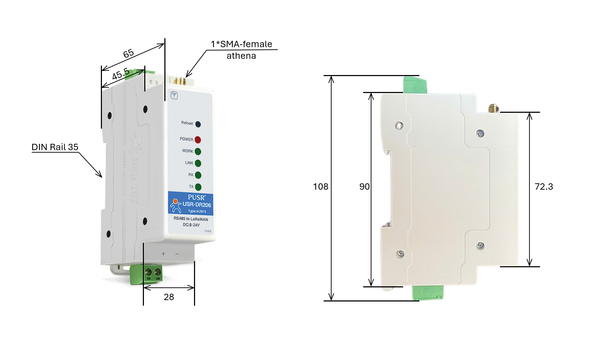

Kích thước Bộ chuyển đổi RS485 sang LoRaWAN USR-DR206:
- Kích thước: 109.66*64.67*28mm.

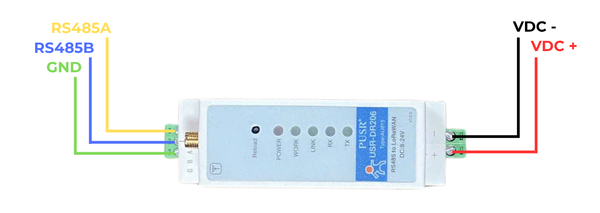

- Serial Port: 1*RS485, 3-pin kết nối.
- Cổng Antenna: 1*SMA-Cái.
- Cổng nguồn: 2-pin kết nối.
Dowload:
[User Manual] USR-DR206 User Manual:
[Specification] USR-DR206 spec:
