Bộ chuyển đổi RS485 sang 4G LTE USR-DR504

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Bộ chuyển đổi RS485 sang 4G LTE USR-DR504 là sản phẩm M2M được ra mắt vào năm 2019 với đặc điểm tốc độ cao và độ trễ thấp. Sản phẩm hoạt động trên băng tần châu Âu. Phần mềm của thiết bị có các chức năng hoàn chỉnh và bao phủ hầu hết các kịch bản ứng dụng phổ biến.

Thiết bị có thể thực hiện truyền dữ liệu trong suốt hai chiều ( Transparent transmission mode ) từ cổng nối tiếp đến mạng chỉ với các cài đặt đơn giản. Ngoài ra, sản phẩm hỗ trợ chế độ SMS, gói đăng ký tùy chỉnh, gói nhịp tim, hỗ trợ kết nối 2 chiều qua socket, hỗ trợ TCP Server, hỗ trợ truy cập đám mây USR và hỗ trợ nâng cấp từ xa.

USR-DR504 phù hợp với nhiều ứng dụng công nghiệp, bao gồm tự động hóa, giám sát, và hệ thống điều khiển từ xa. Thiết kế chắc chắn và khả năng giao tiếp đa dạng của nó làm cho nó trở thành lựa chọn tuyệt vời cho các ngành công nghiệp cần truyền dữ liệu đáng tin cậy và quản lý từ xa.

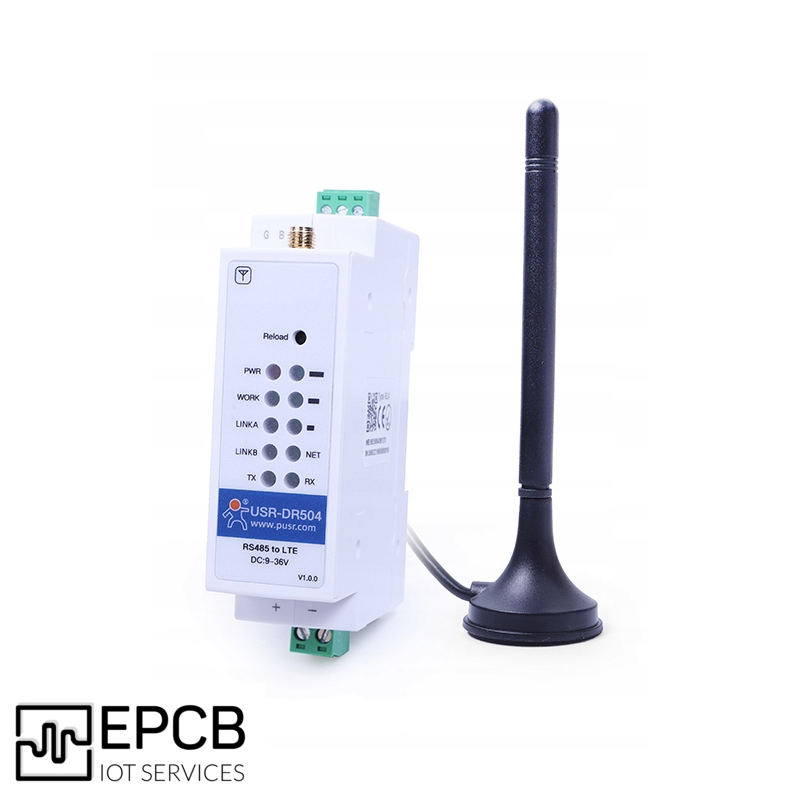

Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 bộ chuyển đổi RS485 sang 4G với nhiều tính năng độc đáo )

Bo chuyen doi RS485 sang 4G LTE USR DR504

( Block diagram thể hiện rõ tất cả các chức năng của USR-DR504 )

Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 chế độ transparent mode cho phép truyền dữ liệu trực tiếp từ cổng vật lý đến trung tâm giám sát thông qua 4G )

Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 hỗ trợ chuyển đổi từ Modbus TCP sang Modbus RTU và ngược lại )

Bo chuyen doi RS485 sang 4G LTE USR DR504

( Phương thức HTTP của USR-DR504 )

Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 hỗ trợ heartbeat packed và register packed )

Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 có ứng dụng đa dạng, từ giám sát tủ điện, thiết bị RS485 cho đến các hệ thống IoT cao cấp )



Tính năng nổi bật của USR-DR504

  • Hỗ trợ truy cập vào các băng tần châu Âu.
  • Hỗ trợ 2 kết nối socket, hỗ trợ TCP Server, TCP Client và UDP Client.
  • Hỗ trợ nâng cấp từ xa, giám sát phần cứng (watchdog )
  • Mỗi kết nối hỗ trợ đệm 5 gói dữ liệu cổng nối tiếp. ( 5 buffering packets )
  • Hỗ trợ gửi gói đăng ký và dữ liệu gói nhịp tim (register package and heartbeat package )
  • Hỗ trợ cài đặt thông số DTU bằng cổng nối tiếp/SMS/mạng.
  • Hỗ trợ chức năng định vị trạm gốc (base station positionin )
  • Hỗ trợ chuyển đổi giao thức Modbus, modbus RTU sang Modbus TCP.
  • Hỗ trợ định vị trạm gốc.
  • Hỗ trợ nhiều chế độ làm việc: chế độ truyền trong suốt ( Transparent transmission mode ) và chế độ SMS.
  • Hỗ trợ các lệnh cơ bản (AT mode)
  • Hỗ trợ nâng cấp từ xa, luôn cập nhật chương trình cơ sở.
  • Hỗ trợ gửi SMS tiếng Anh


Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 có thể được cấu hình thông qua phần mềm, lệnh AT, SMS, internet )

Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 cung cấp khả năng OTA từ xa qua nền tảng Cloud của USR hoàn toàn miễn phí )

Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 hỗ trợ chống tĩnh điện ESD cấp 3, chống sét lan truyền cấp 3 và giám sát phần cứng (watchdog))

Bo chuyen doi RS485 sang 4G LTE USR DR504

( USR-DR504 được thiết kế chuẩn công nghiệp với kiểu dáng DIN-rail, dễ dàng lắp đặt trong các tủ điện )

Thông số kỹ thuật của USR-DR504

ParameterItemIndex
Wireless ParameterWireless standardFDD-LTE, TDD-LTE, HSPA+/WCDMA, GSM/GPRS/EDGE
Standard freque rangeFDD-LTEBand 1/2/3/5/7/8/20
TDD-LTEBand 38/40/41
HSPA+/WCDMABand 1/2/5/8
GSM/GPRS/EDGEBand 1/2/5/8
Transmitting powerTDD-LTE+23dBm(Power class 3)
FDD-LTE+23dBm(Power class 3)
WCDMA+24dBm(Power class 3)
EDGE Band8+27dBm(Power class E2)
EDGE Band3+26dBm(Power class E2)
GSM Band8+33dBm(Power class 4)
GSM Band3+30dBm(Power class 1)
Technical specificationsLTE3GPP R10 CAT4 Downward 150 Mbps , Uplink 50 Mbps
HSPA+Downward 42 Mbps , Uplink 5. 76 Mbs
EDGEDownward 236. 8 kbps , Uplink 236. 8 kbps
GPRSDownward rate 85. 6 kbps Uplink rate 85. 6 kbps
Antenna optionsSMA interface
ParametersData interfaceRS485: 2400bps - 230400bps
Working voltageDC 9V~36V
Working currentAverage:83.69mA- 98.26mA@12V Max:232.91mA@12V
Working temperature-30 - 75
Storage temperature-40 - 95
Sizemm28*64.7*109.7(L*W*H)
SoftwareWork modeTransparent transmission mode, SMS mode
Setting commandAT+Command
Network protocolTCP/UDP
Maximum TCP connection number2



Bo chuyen doi RS485 sang 4G LTE USR DR504

( Kích thước của USR-DR504 )
