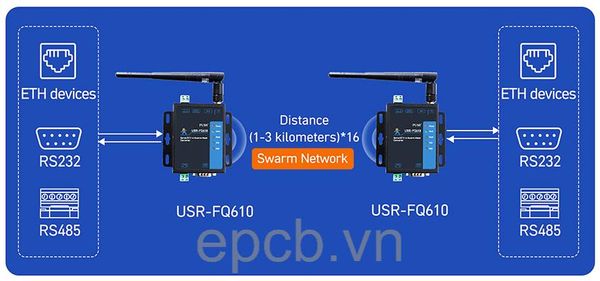

Bộ chuyển đổi không dây Swarm Mesh USR-FQ610 là một thiết bị khách không dây swarm mesh (máy khách mạng lưới tự tổ chức) được thiết kế để tạo ra một mạng lưới tự tổ chức gồm các thiết bị di động tự động, có khả năng giao tiếp với tối đa 1024 thiết bị mà không cần bộ điều khiển trung tâm. Chức năng chính của nó là chuyển đổi tín hiệu từ truyền thông RS232, RS485 và Ethernet sang mạng không dây swarm và ngược lại.
Sản phẩm có thể được áp dụng trong nhiều lĩnh vực như quản lý từ xa, giám sát và điều khiển thiết bị công nghiệp, hệ thống tự động hóa, các dự án IoT (Internet of Things), và nhiều ứng dụng khác.
Tính năng:
- Khả năng mạng lưới linh hoạt và rộng lớn:
- Hỗ trợ mạng lưới tự tổ chức (ad-hoc) với khả năng tự chuyển tiếp (relay) ở lớp vật lý, cho phép bất kỳ nút nào rời đi hoặc tham gia mà không ảnh hưởng đến toàn bộ mạng lưới.
- Có thể kết nối tới 1024 thiết bị mà không cần bộ điều khiển trung tâm.
- Hỗ trợ tới 16 bước nhảy (hop), mở rộng khoảng cách liên lạc lên 16 lần.
- Khoảng cách liên lạc một bước nhảy là 1-3 km, với tốc độ tối đa là 740 kbps.
- Hỗ trợ giao thức: Tích hợp giao thức TCP/IP, hỗ trợ các chế độ hoạt động TCP Server (TCPS), TCP Client (TCPC), UDP Server (UDPS), UDP Client (UDPC).
- Các chế độ hoạt động chính:
- Chế độ phát sóng nối tiếp (Serial broadcast mode): Dữ liệu từ RS232/RS485 được gửi đến mạng swarm và ngược lại một cách trong suốt.
- Chế độ phát sóng mạng (Network broadcast mode): Truyền nhận dữ liệu từ cổng Ethernet đến module swarm và ngược lại.
- Chế độ máy chủ nối tiếp không dây (Wireless serial server mode): Nhận dữ liệu nối tiếp, đóng gói qua giao thức TCP/IP và gửi đến mạng swarm, hoặc ngược lại.
- Chế độ chuyển mạch không dây (Wireless switch mode): Gửi dữ liệu nhận được từ cổng Ethernet đến mạng swarm và ngược lại, truyền dữ liệu cổng Ethernet một cách trong suốt.
- Tính năng ổn định và đáng tin cậy:
- Hỗ trợ đầu vào điện áp rộng DC 9-24V với tính năng bảo vệ ngược nguồn.
- Tích hợp bộ giám sát (watchdog) phần cứng và phần mềm kép, giúp tự động phục hồi lỗi, phát hiện lỗi và sao lưu phần mềm, từ đó nâng cao độ ổn định hệ thống.
- Quản lý địa chỉ IP: Hỗ trợ DHCP/IP tĩnh.
- Hỗ trợ tuỳ chỉnh

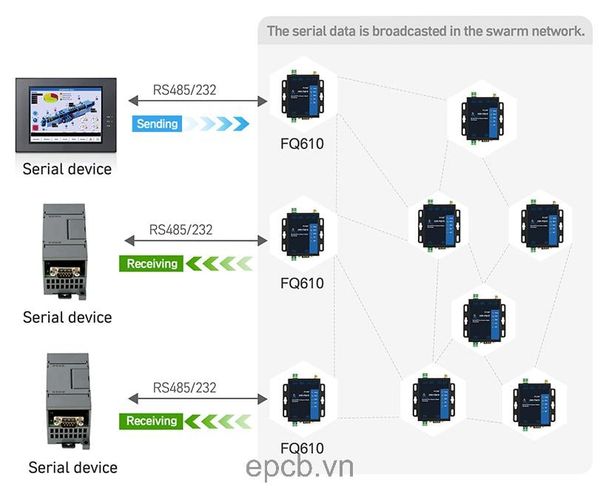

Chế độ Serial data broadcasting:

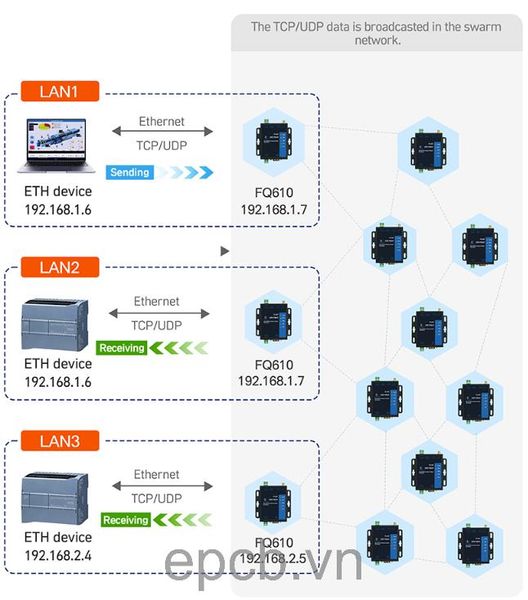

Chế độ Ethernet data broadcasting:

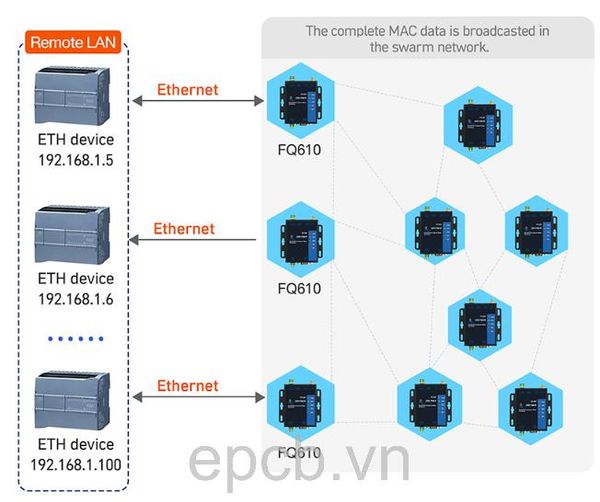

Chế độ Wireless switch:

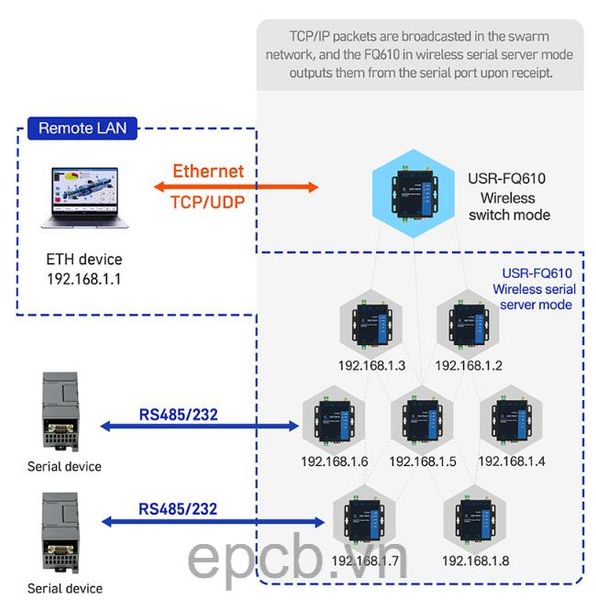

Chế độ Wireless serial sever:
Thông số kỹ thuật chi tiết:
Thông số không dây |
|
Băng tần hoạt động | 825~850MHz, 902~928MHz |
Băng thông RF | 125/200/500KHz/1MHz |
Tốc độ | 740kbps |
Số bước nhảy hỗ trợ | 16 |
Dung lượng mạng | 1024 thiết bị |
Thời gian xây dựng mạng | 1 giây |
Công suất truyền | 10-27dbm |
Khoảng cách truyền (1 bước nhảy) | 1-3 Kilomet |
Kiểu SOCKET | TCPS/TCPC/UDPS/UDPC |
Cổng Nối tiếp (Serial Port) |
|
Kiểu cổng nối tiếp | 1 RS232 / 1 RS485 |
Tốc độ Baud | 600 ~ 230400 bps |
Bit dữ liệu | 7, 8 |
Bit dừng | 1, 2 |
Bit kiểm tra (Parity) | NONE, ODD, EVEN, MARK, SPACE |
Cổng Ethernet |
|
Giao diện | RJ45, 10/100Mbps tự động, tuân thủ IEEE 802.3, hỗ trợ Auto MDI/MDIX |
Đặc tính vật lý |
|
Vật liệu vỏ | Kim loại, cấp bảo vệ IP30 |
Kích thước (DxRxC) | 86.0 x 82.5 x 25.0 mm (không bao gồm chân đế ăng-ten, khối thiết bị đầu cuối) |
Cách lắp đặt | Lắp đặt lỗ cố định (Fixed hole installation), đặt trên bàn (desktop placement), treo tường (wall-mounting) |
Nhiệt độ làm việc | -25℃ ～ +75℃ |
Nhiệt độ lưu trữ | -40℃ ～ +125℃ |
Độ ẩm hoạt động | 5% ~ 95% RH (không ngưng tụ) |
Điện áp dịch vụ | DC 9-24V |

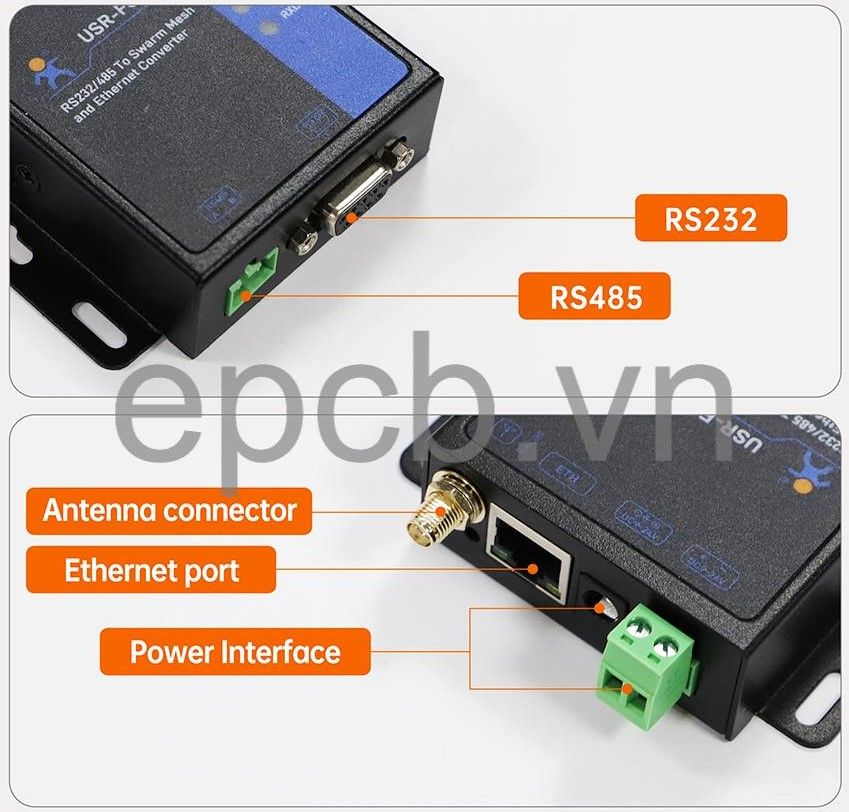

Giao diện phần cứng |
|
Giao diện ăng-ten Wi-Fi | SMA-K tiêu chuẩn (lỗ ngoài ren trong) / SMA-female |
Đèn báo trạng thái | PWR, WORK, Mesh, TXD, RXD |
Nút Reload | Nhấn giữ để khôi phục cài đặt gốc |

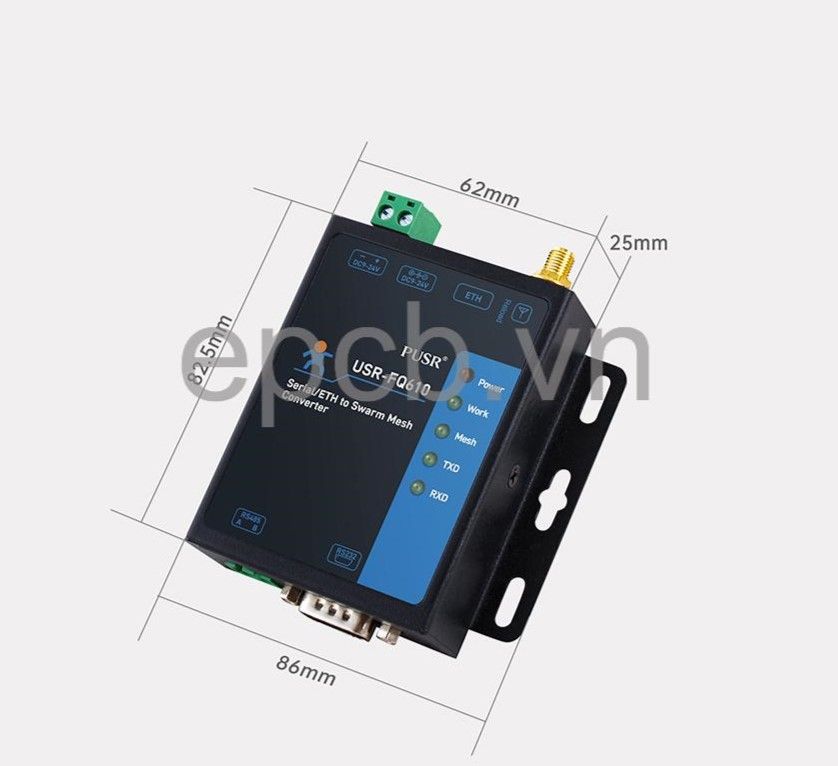

Kích thước:

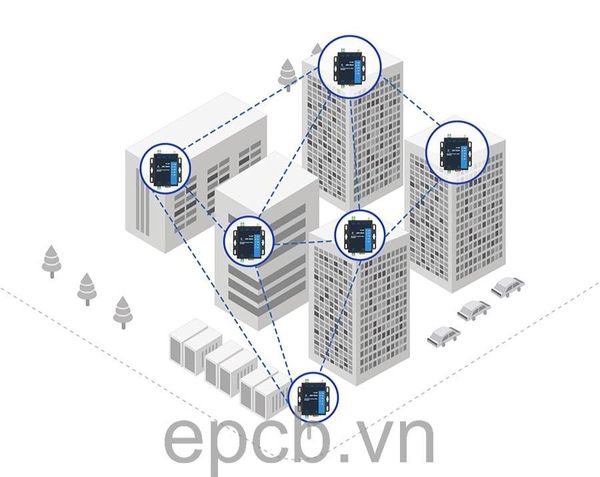

Ứng dụng đa ngành của USR-FQ610:
USR-FQ610 lý tưởng cho các yêu cầu kết nối tập trung không dây quy mô lớn và độ trễ thấp. Các ứng dụng tiêu biểu bao gồm:
- Hệ thống UAV bầy đàn (Swarm UAVs) và các hệ thống không người lái.
- Chuỗi dữ liệu (Data chains) và thiết bị cá nhân.
- IoT chữa cháy (Fire IoT) và đọc công tơ điện.
- Giao thông thông minh và quản lý quân đội thông minh (intelligent military camp).
- Giám sát cơ sở hạ tầng đô thị cho các hệ thống quan trọng như thoát nước, cấp nước, khí đốt, sưởi ấm, cầu, hầm, và hành lang ống tích hợp.
- Giải pháp truyền thông dưới lòng đất trong các tòa nhà lớn, tầng hầm nhiều tầng, đường hầm và mỏ, nơi tín hiệu mặt đất không thể truyền trực tiếp.

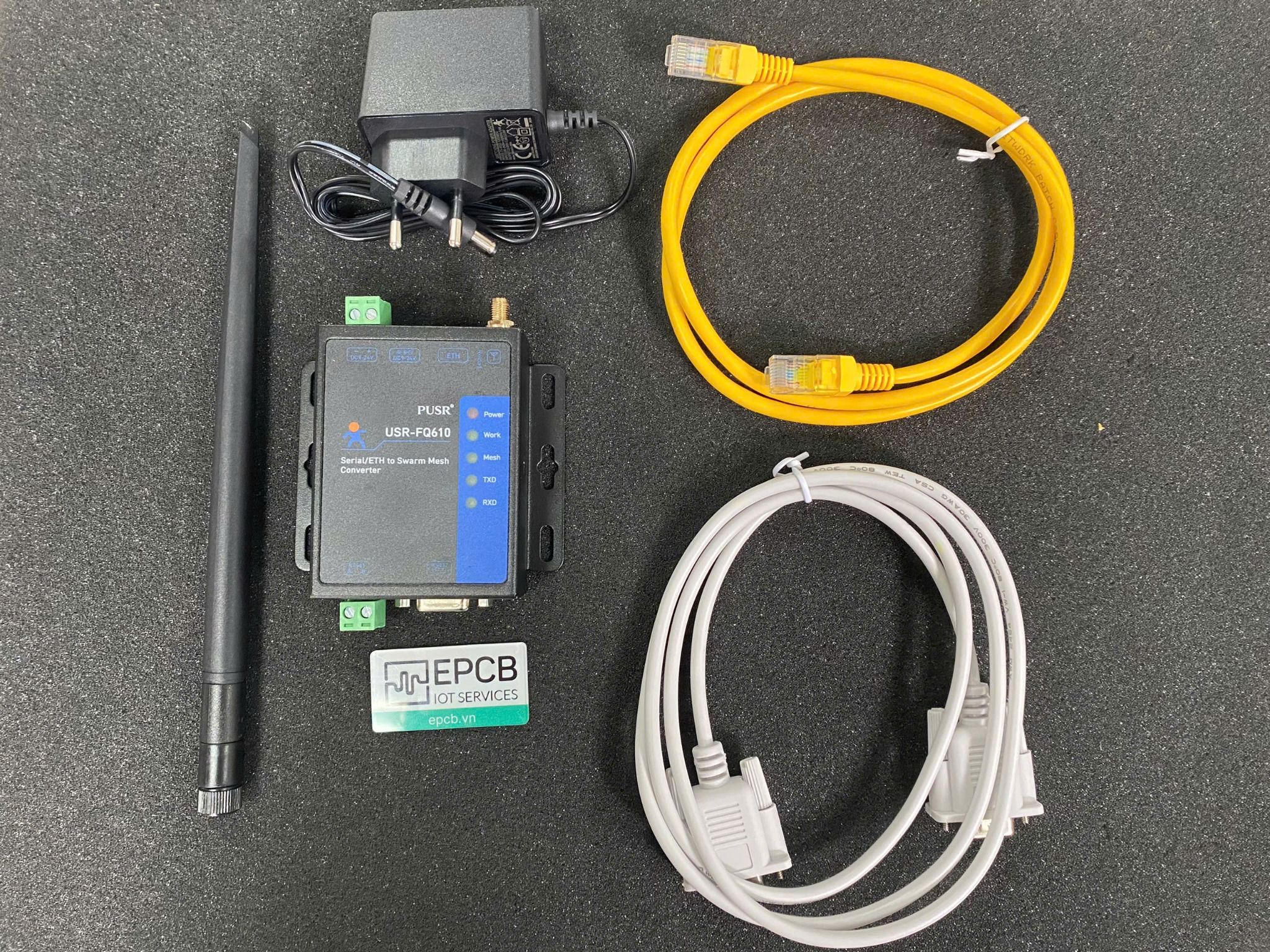

Chi tiết sản phẩm:
