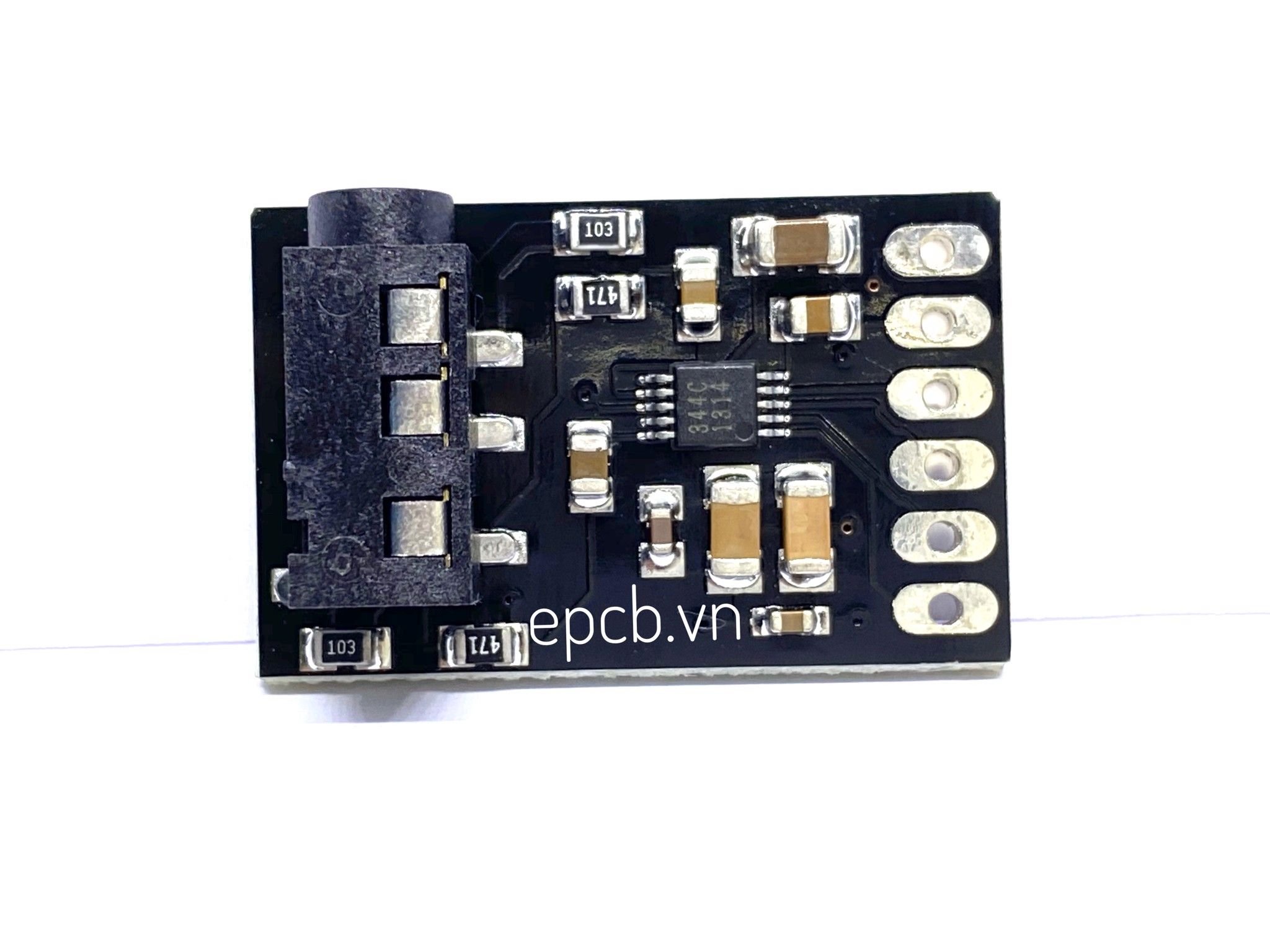

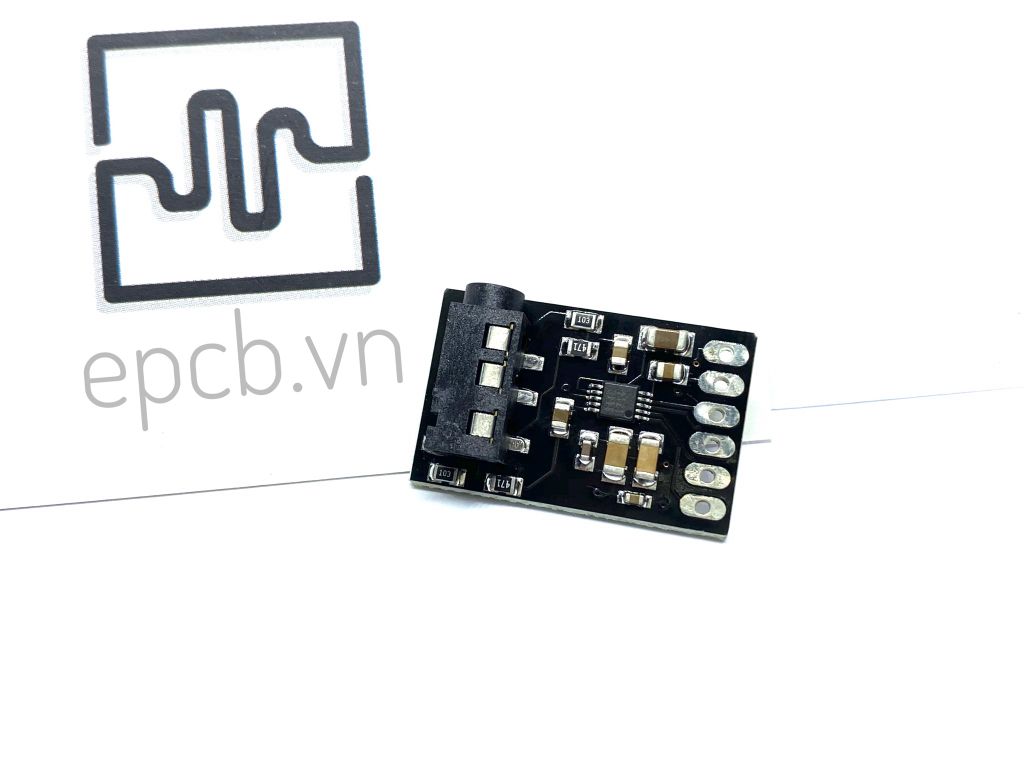

Bộ Chuyển Đổi Âm Thanh Qua Analog CJMCU-4344 là board chuyển đổi âm thanh kĩ thuật số sang stereo hoàn chỉnh. Board có ngõ ra tương tự (analog), hỗ trợ chuyển đổi Digital/Analog và thích hợp lọc ngõ ra tương tự. Ngõ vào MCLK sử dụng chuẩn giao tiếp I2S
Thông Số Kĩ Thuật
- Điện áp cung cấp: 5VDC
- Programme: PCM2706 + CS4344 + Dual TDA1308
- Thích hợp với headphone có trở kháng từ 16 - 120 Ohm
- Độ méo âm: THD + N < 0.008%
- SNR (Tỉ số tín hiệu cực đại trên nhiễu) > 90 dB
- Công suất ngõ ra: 30 mW
- Tần số lấy mẫu USB: 16bit/32 - 48 KHz
- Hỗ trợ: WINXP/WIN7/WIN8/WIN10, Apple MAC OS, Android 4.1 trở lên, hỗ trợ cáp OTG (on the go)
- Kích thước: 27 X 17 mm

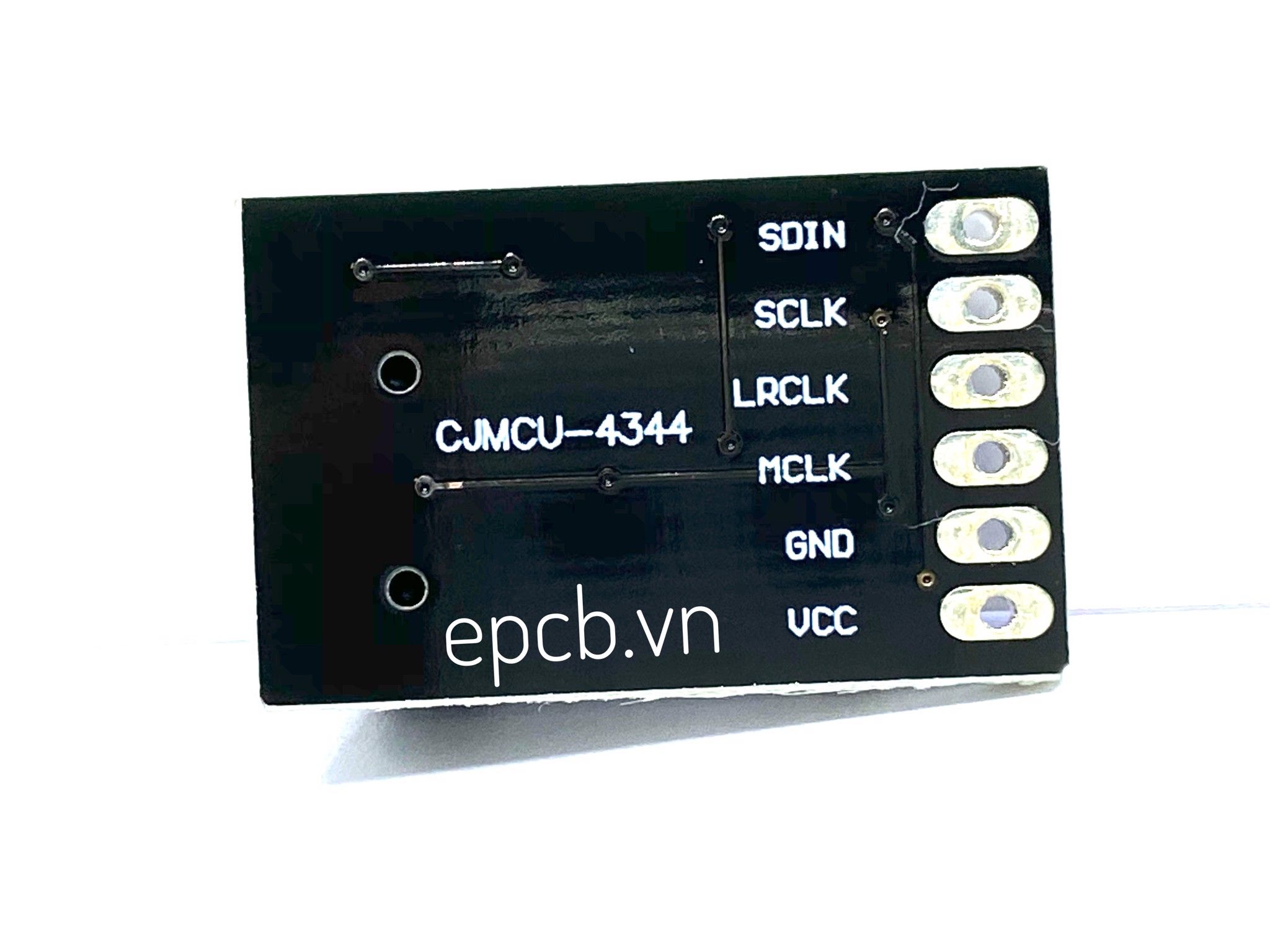

Sơ Đồ Ra Chân
- SDIN: Chân ngõ vào dữ liệu âm thanh
- SCLK: Chân xung clock
- LRCK: Chân xung clock Left - Right
- MCLK: Chân xung nguồn clock và bộ lọc kĩ thuật số
- GND: Ngõ vào điện áp âm GND
- VCC: Ngõ vào điện áp dương 5VDC
| Pin Name | # | Pin Description |
| SDIN | 1 | Serial Audio Data Input (input) |
| SCLK/DEM | 2 | De-Emphasis/External Serial Clock Input (input) |
| LRCLK | 3 | Left Right Clock (input) |
| MCLK | 4 | Master Clock (input) |
| VQ | 5 | Quiescent Clock (output) |
| FILT+ | 6 | Positive Voltage Reference (output) |
| AOUTL | 7 | Left Channel Analog Output (output) |
| GND | 8 | Ground (input) |
| VA | 9 | Analog Power (input) |
| AOUTR | 10 | Right Channel Analog Output (ouput) |
