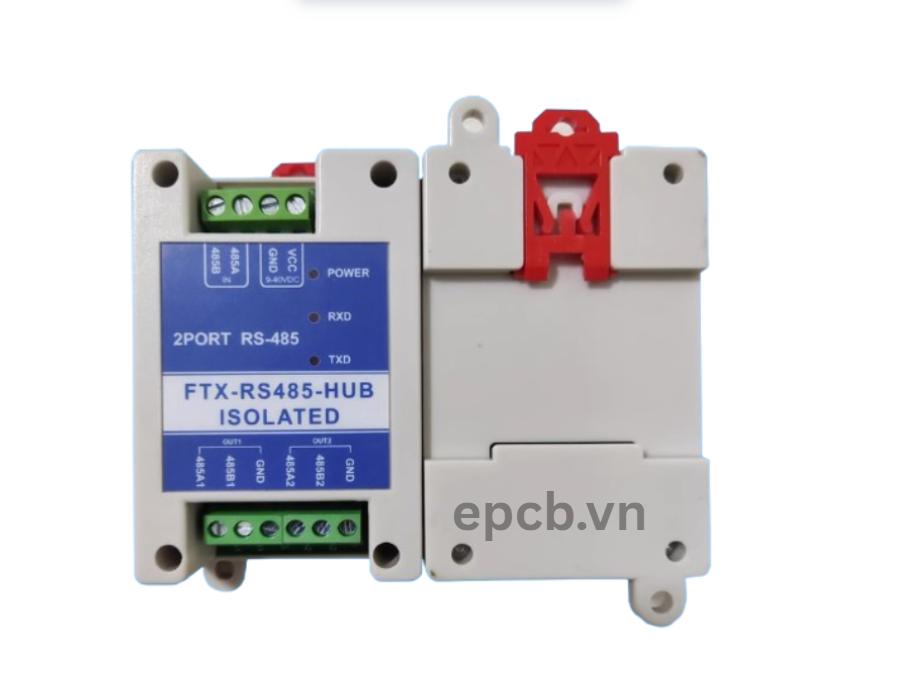

Bộ cách ly quang điện RS485 khuếch đại tín hiệu chống nhiễu là bộ chia RS-485 (HUB) chuyên dụng, thiết kế để sử dụng trong môi trường nhiễu điện từ phức tạp của hệ thống bus RS-485. Thiết bị hỗ trợ tốc độ truyền dữ liệu lên đến 115.2 kbps, đảm bảo an toàn và ổn định trong quá trình truyền thông.

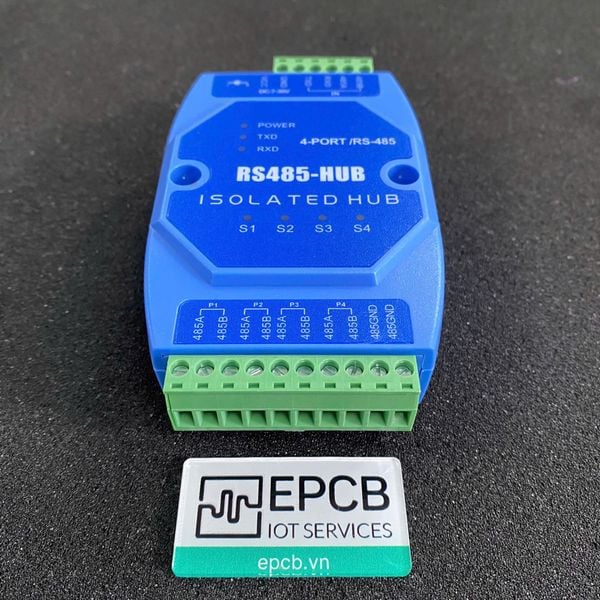

(Bộ cách ly quang điện 4 cổng RS485)
Giao diện RS-485 sử dụng công nghệ cách ly quang học, giúp ngăn ngừa nhiễu vòng lặp nối đất hoặc xung nhiễu cao áp gây hỏng thiết bị đầu cuối. Tích hợp khả năng chống sét lan truyền 600W và cách ly 2500V, giúp bảo vệ hiệu quả khỏi sét đánh và phóng tĩnh điện (ESD). Thiết bị hỗ trợ cấp nguồn ngoài và có độ an toàn cao, thích hợp cho cả ứng dụng dân dụng và công nghiệp.

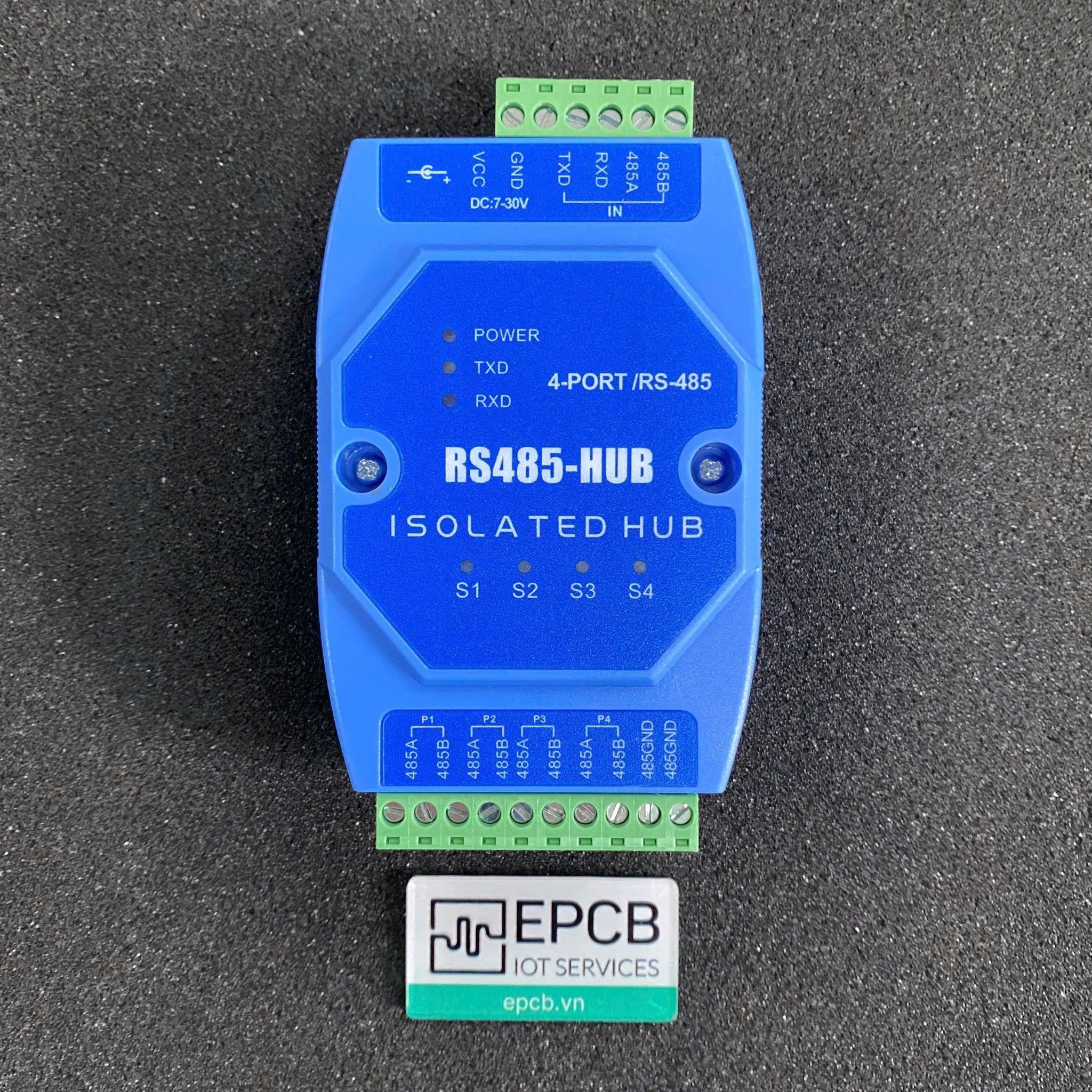

(Có cổng cấp nguồn riêng)
Khi hoạt động ở chế độ RS-485, thiết bị có khả năng tự động nhận diện và khuếch đại tín hiệu của bus, đồng thời loại bỏ nhiễu và khôi phục tín hiệu RS-485 gốc một cách hiệu quả. Thiết bị hỗ trợ kéo dài hệ thống bus RS-485 lên đến 1200 mét, đảm bảo chất lượng truyền thông không suy giảm.
Thông số kỹ thuật
- Giao tiếp tương thích chuẩn EIA/TIA RS-232 và RS-485
- RS-232 và RS-485 sử dụng đầu nối 6 chân
- Truyền dẫn song công có cách ly tín hiệu
- Làm việc ở chế độ bán song công không đồng bộ
- Nguồn cấp DC 7–30V, dòng tiêu thụ 500mA, hỗ trợ nguồn đôi
- Có đèn báo nguồn (POWER), truyền (TXD), nhận (RXD), trạng thái kênh
- Cách ly điện áp 2500Vrms, hỗ trợ điện áp DC/AC đến 500V
- Tốc độ truyền hỗ trợ từ 300bps đến 115.2Kbps
- Cổng RS-232 có bảo vệ chống tĩnh điện (ESD)
- Cổng RS-485 có bảo vệ chống sét lan truyền công suất 600W
- Khoảng cách truyền tối đa 1.2km (ở tốc độ thấp)
- Kích thước thiết bị: 122 × 72 × 26mm
- Nhiệt độ hoạt động: –40℃ đến 85℃
- Độ ẩm hoạt động: 5% đến 95% RH (không ngưng tụ)
Kích thước nhỏ gọn, có hỗ trợ lắp vào ray DIN 35, phù hợp cho các tủ điện, các hệ thống công nghiệp, nông nghiệp...

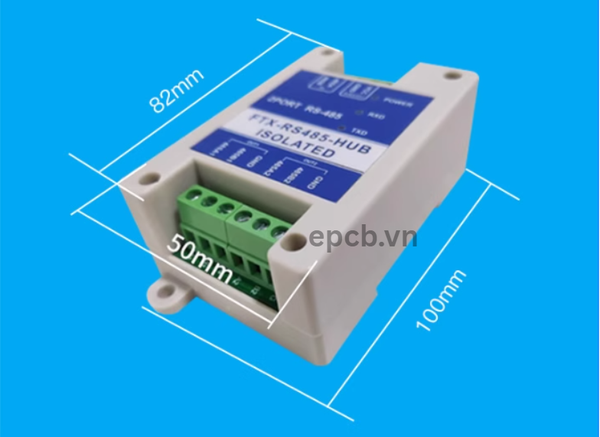

(Kích thước bộ cách ly quang điện 2 cổng)

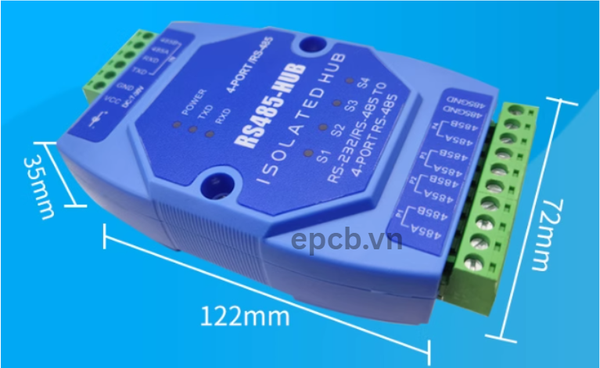

(Kích thước bộ cách ly quang điện 4/8 cổng)
Sơ đồ kết nối

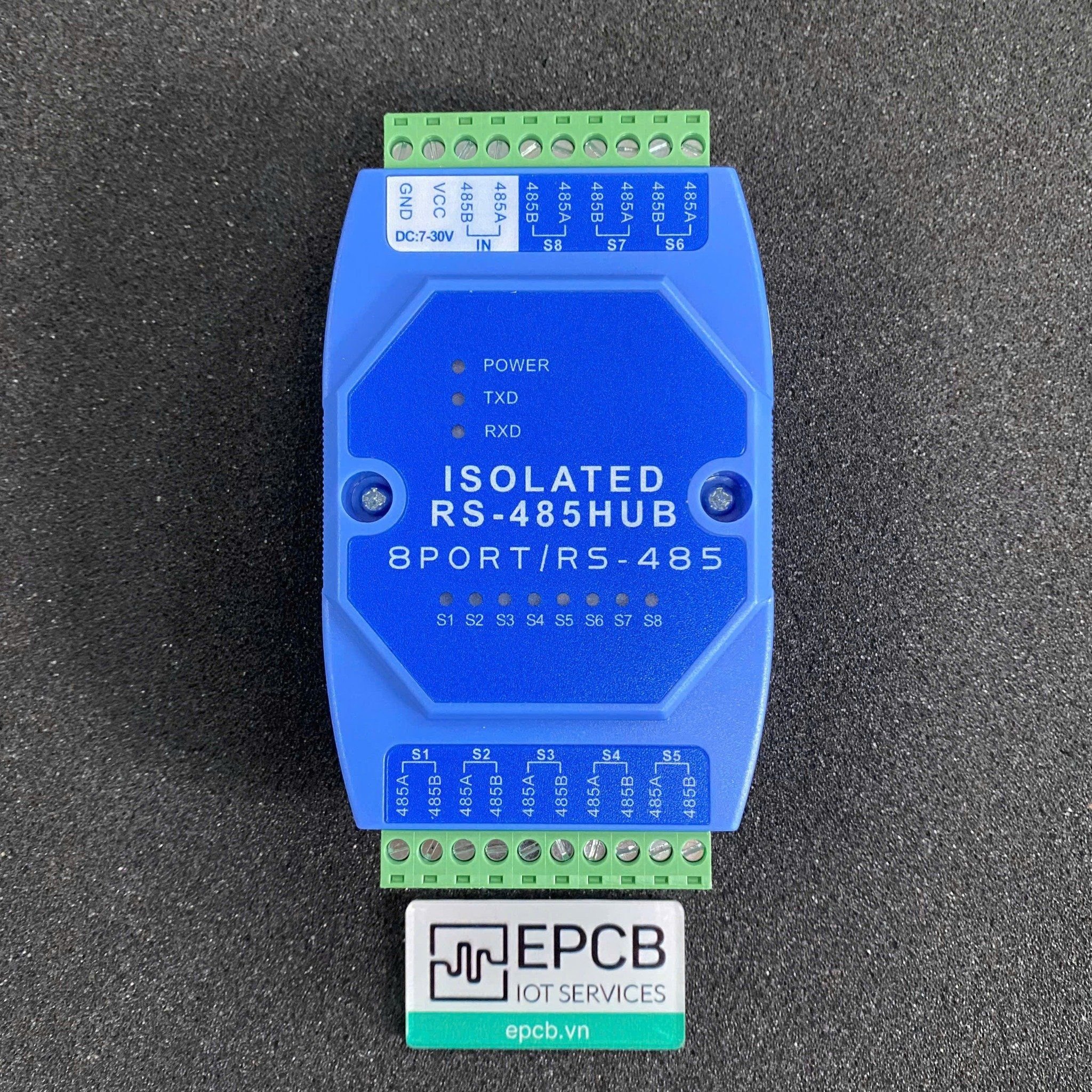

Nhiều biến thể với số lượng cổng RS485 khác nhau, phù hợp với các kịch bản lắp đặt khác nhau, mang lại tính linh hoạt cao, tối ưu chi phí theo quy mô hệ thống.

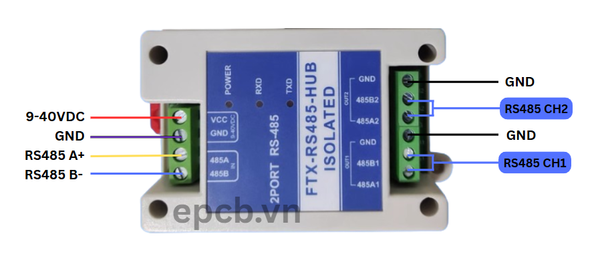

(Sơ đồ kết nối bộ cách ly quang điện 2 cổng)

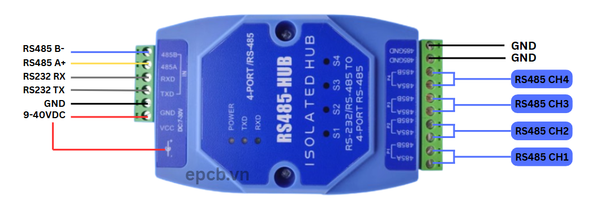

(Sơ đồ kết nối bộ cách ly quang điện 4 cổng)

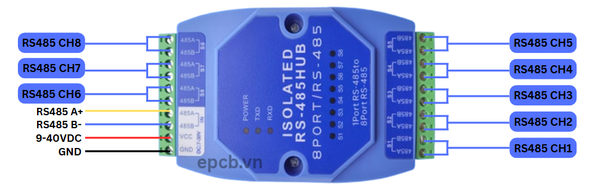

(Sơ đồ kết nối bộ cách ly quang điện 8 cổng)
Sơ đồ lắp đặt
Bộ cách ly quang điện đảm bảo các hệ thống hoạt động độc lập, không gây nhiễu chéo, đồng thời dễ dàng quản lý, bảo trì không gây ảnh hưởng tới toàn hệ thống.
(Sơ đồ ứng dụng thiết bị trong hệ thống)
Ứng dụng
Với tính linh hoạt và thân thiện với người dung, thiết bị được ứng dụng rông rãi trong nhiều ngành nghề, đặc biệt là các ngành nông nghiệp, công nghiệp nặng, các nhà máy, kho bãi cần hệ thống giám sát.

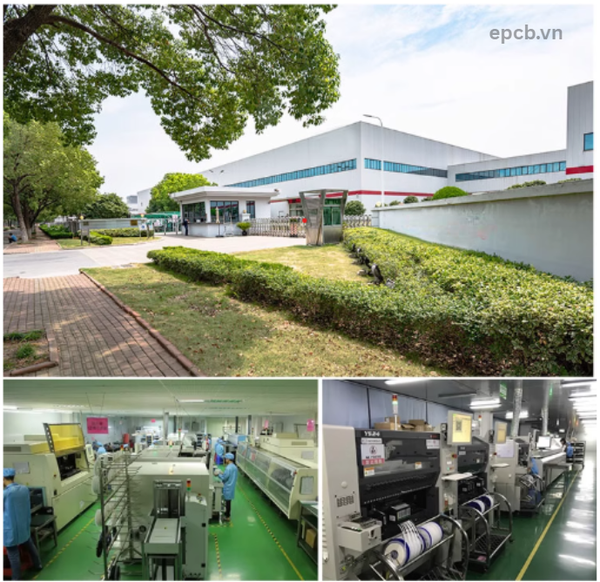

(Phạm vi hoạt động rộng rãi)
