So sánh các dòng cảm biến nhiệt độ độ ẩm RS485 Modbus RTU phổ biến

Dòng chip nhiệt độ độ ẩm SHT hoạt động như thế nào? Chọn cảm biến nhiệt độ độ ẩm phù hợp với yêu cầu sử dụng? Các thông số chi tiết về cảm biến nhiệt độ độ ẩm? Tất tần tật những thông tin về cảm biến nhiệt độ độ ẩm?

Tất cả các câu hỏi trên sẽ được giải đáp trong bài viết để giúp mọi người hiểu được những thông tin cần thiết loại thiết bị này cũng như chọn đúng loại cảm biến nhiệt độ độ ẩm tốt nhất, phù hợp nhu cầu.

Dòng chip SHT trên thị trường

Hiện nay các dòng cảm biến nhiệt độ độ ẩm phổ biến sử dụng dòng chip chính xác SHT của hãng sensirion (thông tin hãng: https://www.sensirion.com/en/)

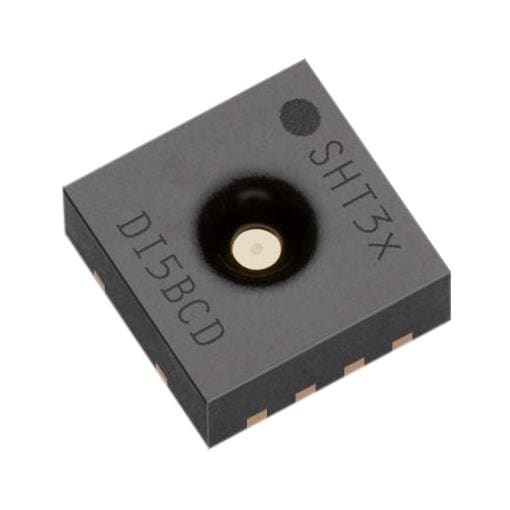

SHT30-DIS-B2.5kS Sensirion | Mouser Việt Nam

3 Dòng hiện tại đang sử dụng trên thị trường là SHT20, SHT30, SHT35.

Mình sẽ phân tích thông số chi tiết 3 dòng này để các bạn có thể nắm rõ thông tin.

Dòng Chip

Độ chính xác nhiệt độ

Độ chính xác độ ẩm

SHT20

±0.3 ° C

± 3-7%

SHT30

±0.3 ° C

± 2-4.5%

SHT35

±0.2 ° C

± 1.5-2%



Đồ thị nhiệt độ độ ẩm SHT20:

SHT20

Nhìn vào đồ thị nhiệt độ, SHT20 sai số tiêu biểu trong khoảng 5-60°C là ±0.3°C. Ở khoảng <0°C và >60°C sai số tăng dần.

Nhìn vào đồ thị độ ẩm, SHT20 sai số tiêu biểu trong khoảng 20-80%RH là ±3%. Ở khoảng <20% và >80% sai số tăng dần cao nhất khoảng +-7%RH.

Đồ thị nhiệt độ độ ẩm SHT30:

SHT30

Nhìn vào đồ thị nhiệt độ, SHT30 sai số tiêu biểu trong khoảng 0-60°C là ±0.3°C. Ở khoảng <0°C và >60°C sai số tăng dần.

Nhìn vào đồ thị độ ẩm, SHT30 sai số tiêu biểu trong khoảng 20-80%RH là ±3%. Ở khoảng <20% và >90% sai số tăng dần cao nhất khoảng +-4.5%RH.

Đồ thị nhiệt độ độ ẩm SHT35:

SHT35

Nhìn vào đồ thị nhiệt độ, SHT35 sai số tiêu biểu trong khoảng 20-60°C là +-0.1°C. Ở khoảng <0°C và 60°C-100°C sai số tăng dần trong khoảng +-0.2°C.

Cao nhất ở ngưỡng >100°C trong khoảng +-0.4°C.

Nhìn vào đồ thị độ ẩm, SHT35 sai số tiêu biểu trong khoảng 0-80%RH là +-1.5%. Ở khoảng 80% sai số tăng dần cao nhất +-2%.

Kết luận:

Đồ thị phẳng dần qua các dòng SHT.

SHT35 là phiên bản nâng cấp của SHT20, SHT30 nên các thông số đã được tối ưu tốt nhất.

So sánh các dòng cảm biến nhiệt độ độ ẩm rs485 modbus rtu phổ biến trên thị trường:

1. Cảm biến nhiệt độ, độ ẩm SHT20 RS485 (đầu dò)

Ưu điểm:

  • + Nhỏ gọn
  • + Hỗ trợ 3 tốc độ truyền Baudrate 9600, 14400, 19200.
  • + Giá thành rẻ.

Nhược điểm:

  • + Chỉ có thể cài đặt địa chỉ bằng phần mềm.
  • + Sử dụng dòng SHT20 độ chính xác không cao
  • + Trong môi trường Outdoor: môi trường bụi, mặn, độ ẩm cao -> Độ bền rất thấp, có thể nói khó hoạt động
  • + Vỏ hộp: chất liệu nhựa kém, độ bền thấp.
  • + Không có Calib nhà máy -> khó đảm bảo độ tuyến tính, chính xác khi hoạt động nhiều thiết bị.

Ứng dụng

Phù hợp với các ứng dụng trong phòng. Yêu cầu độ chính xác không quá cao.

Link tham khảo: Cảm biến nhiệt độ độ ẩm SHT20 RS485

2. Cảm biến nhiệt độ, độ ẩm SHT20 RS485 (Thanh ray)

Ưu điểm:

  • + Dễ dàng lắp đặt trên các thanh ray tủ
  • + Hỗ trợ 3 tốc độ truyền Baudrate 9600, 14400, 19200.
  • + Giá thành rẻ.

Nhược điểm:

  • + Chỉ có thể cài đặt địa chỉ bằng phần mềm.
  • + Sử dụng dòng SHT20 độ chính xác không cao.
  • + Trong môi trường Outdoor: môi trường bụi, mặn, độ ẩm cao -> Độ bền thấp, khó hoạt động lâu dài.

Ứng dụng

Phù hợp với các ứng dụng trong phòng, tủ điều khiển. Yêu cầu độ chính xác không quá cao.

Giám sát các tủ điện gắn thanh ray.

Link tham khảo: Cảm biến nhiệt độ độ ẩm SHT20 RS485

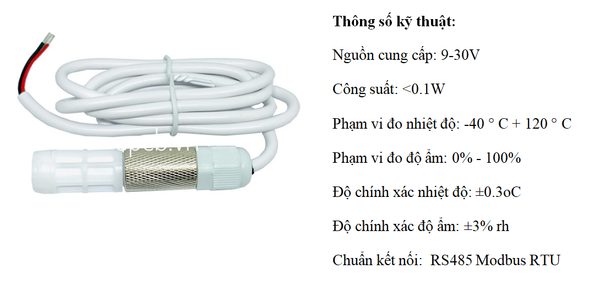

3. Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU TH10S-B-PE(SHT30)

Ưu điểm:

  • + Loại đầu dò bền. Dễ dàng lắp đặt ở nhiều vị trí.
  • + Sử dụng dòng SHT30 độ chính xác khá cao.
  • + Đa dạng về tốc độ truyền Baudrates: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps.
  • + Giá thành tốt.
  • + Phù hợp nhiều môi trường

Nhược điểm:

  • + Chỉ có thể cài đặt địa chỉ bằng phần mềm.
  • + Sử dụng nguồn tuyến tính rất dễ hư hỏng.
  • + Kết cấu vỏ khá hở, dễ hư ren nếu tháo lắp.

Ứng dụng

Phù hợp với các ứng dụng trong Indoor, Outdoor.

Cần độ chính xác tương đối.

Link tham khảo: Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU TH10S-B-PE (SHT30)

4. Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES35-SW(SHT35)

Ưu điểm:

  • + Sử dụng chip SHT35 độ chính xác cao, tăng tính ổn định cho cảm biến.

  • + Cảm biến sử dụng nguồn xung DC-DC và diode TVS bảo vệ tránh hư hỏng nguồn và sai số.

  • + Mạch cảm biến được phủ silicon cho đảm bảo hoạt động trong môi trường độ ẩm cao, hơi nước biển...

  • + Cài đặt địa cảm biến đơn giản sử dụng switch hoặc dùng phần mềm cho các cài đặt cấu hình nâng cao.

  • + Có sẵn switch gạt để cài đặt RS485 terminal node (không cần gắn trở 120 Ohm khi lắp đặt).

  • + Hỗ trợ đầy đủ các loại Baudrates.

Nhược điểm:

  • + Giá thành cao hơn các dòng ở trên.

Ứng dụng

Cảm biến thích hợp cho các ứng dụng giám sát điều khiển nhiệt độ, độ ẩm nhà kho, nhà máy, phòng thí nghiệm, nhà thuốc, kho lạnh, phòng   server, phòng datacenter...

Hầu hết các ứng dụng giám sát đặc biệt cần độ chính xác cao và lâu dài.

Link tham khảo: Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES35-SW (SHT35)



Kết luận:

Tùy vào các ứng dụng, dự án khác nhau mà các bạn chọn cho mình loại cảm biến nhiệt độ độ ẩm đáp ứng độ chính xác và các thông số tương ứng.

Trên đây là những chia sẻ về các dòng cảm biến nhiệt độ độ ẩm phổ biến trên thị trường và một số thông tin về các loại sản phẩm này. Để lựa chọn sản phẩm phù hợp với yêu cầu sử dụng, hãy liên hệ với chúng tôi:
